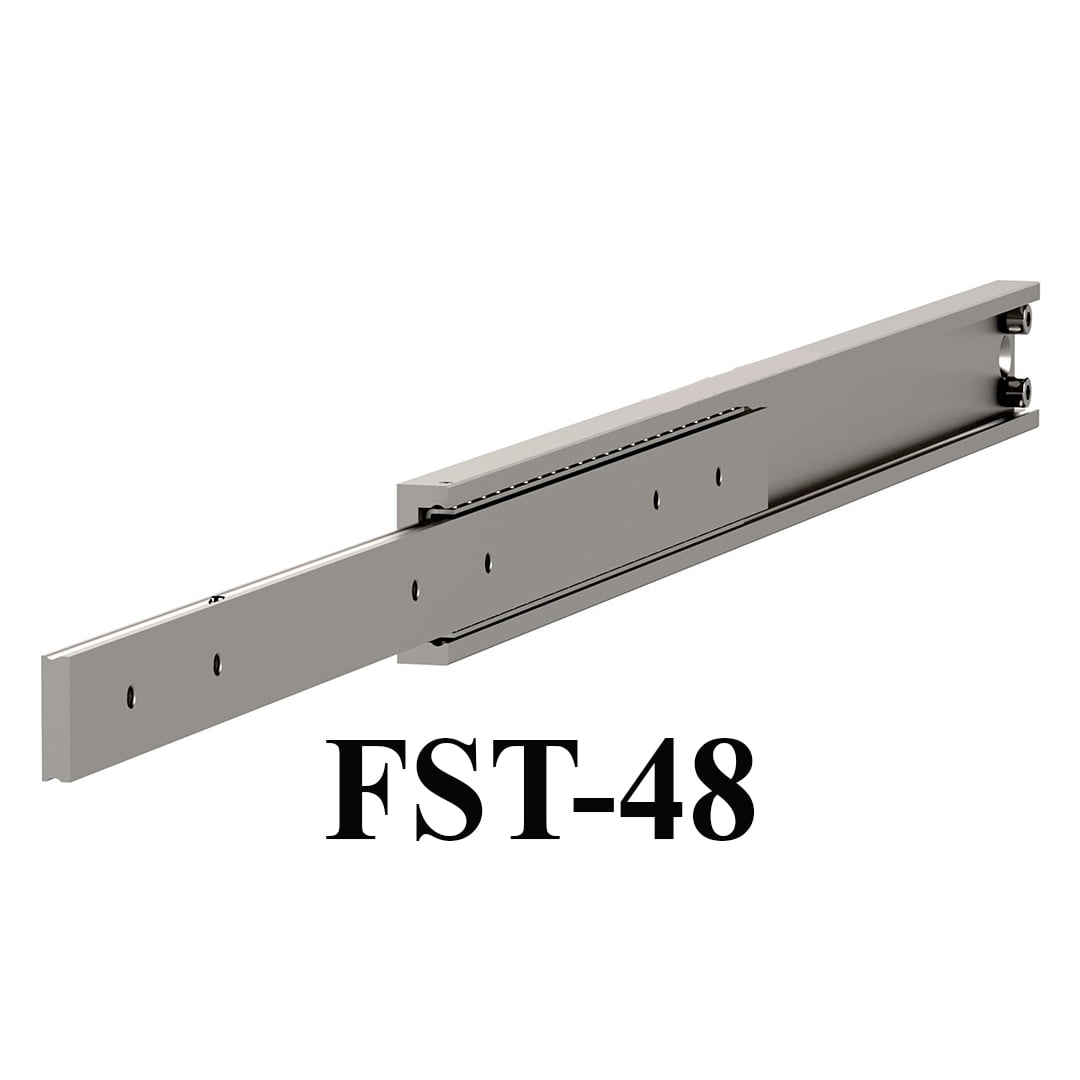

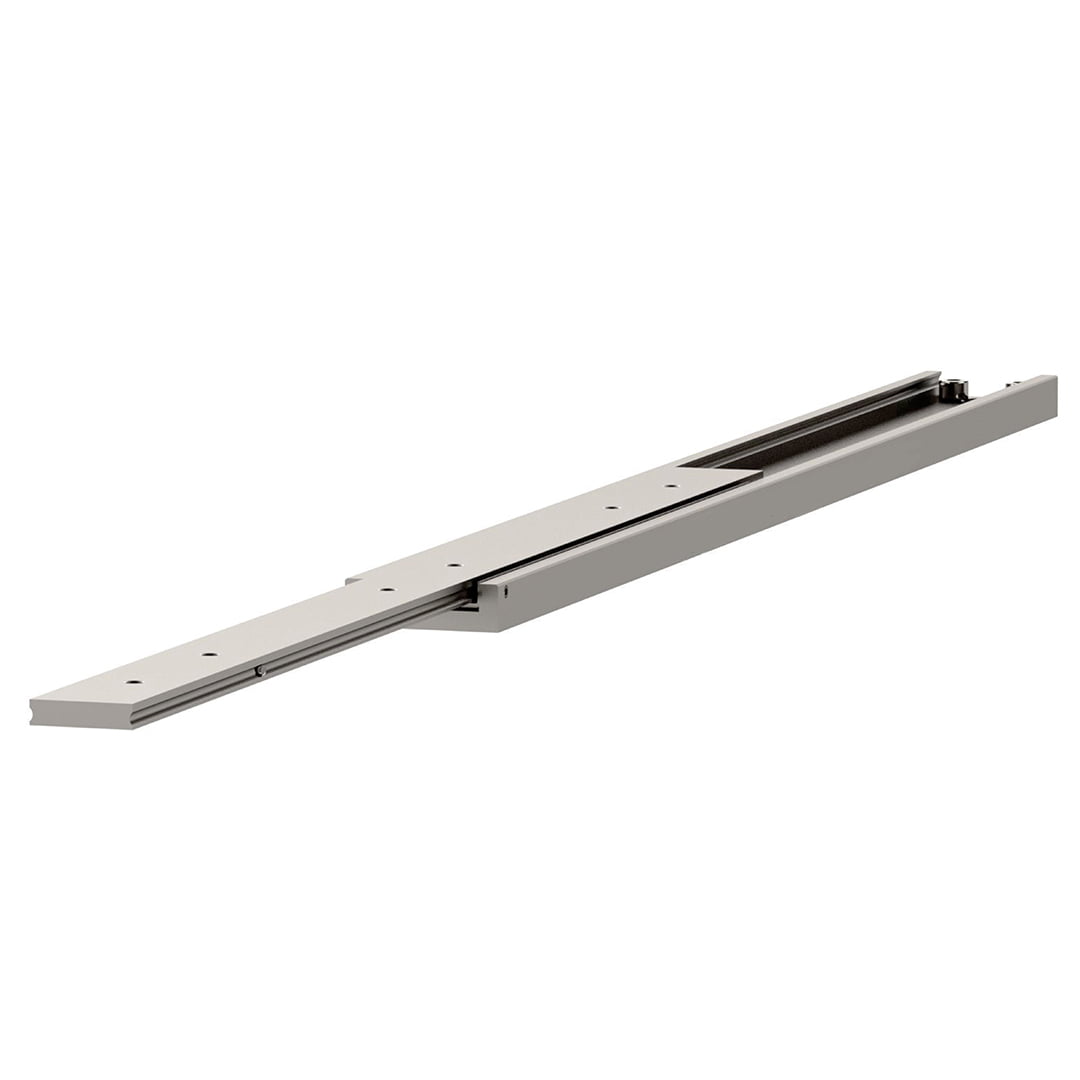

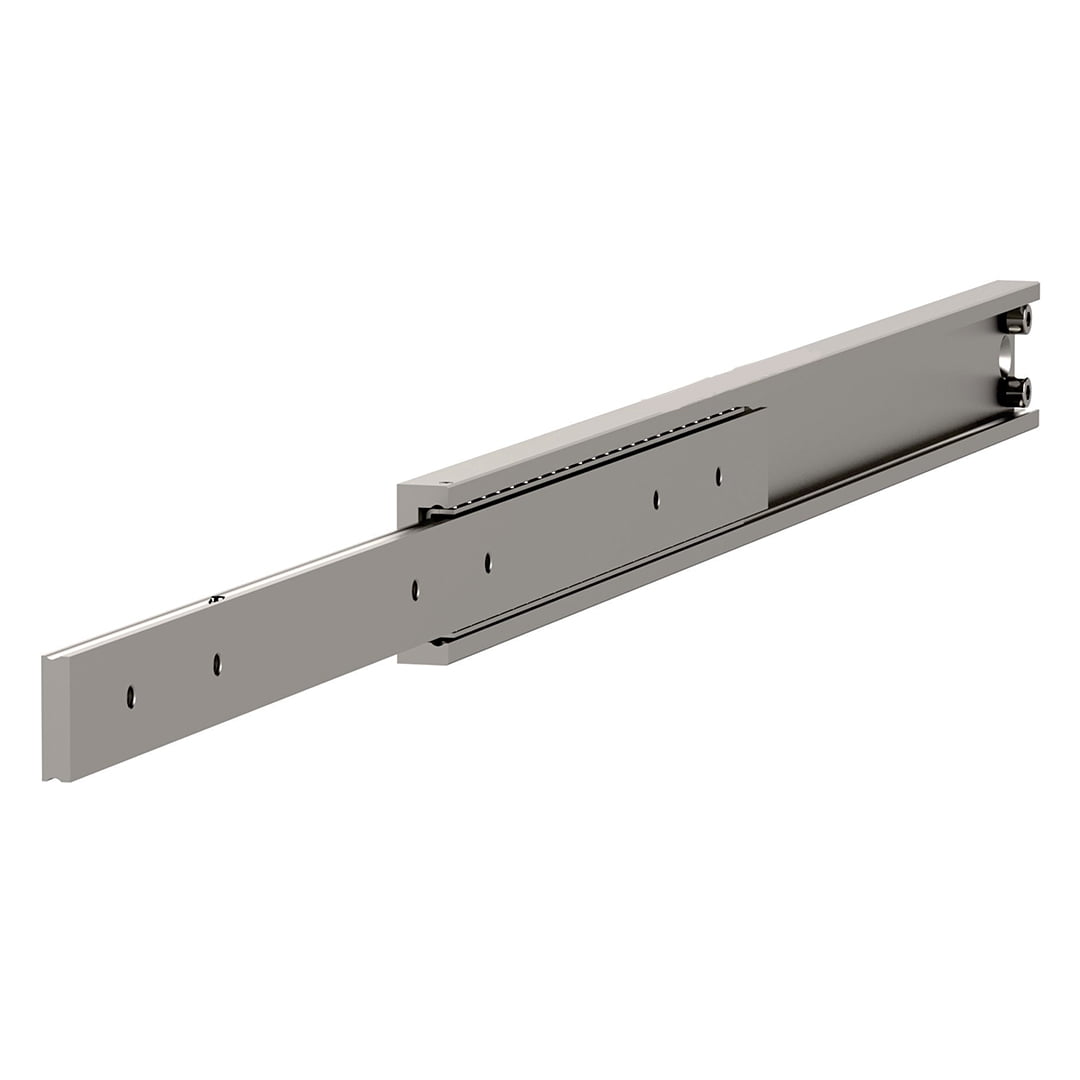

FST-48 Teleskopik Ray

FST-48, kısmi uzantıya sahip sağlam bir kızaktır| küçük bir alan zarfından yükü maksimize etmek için tasarlanmıştır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur | ayrıca burulma dayanımının çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/iş %50 uzatma kızağıdır (80–280 Kg/çift). 550 mm’de bir çift 275 mm hareket mesafesine ve 280 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FST-48 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi düzeyde bir dirence sahiptir. Buna göre| bu kızak, araçlara montaj için çok uygundur. Masif çelik profilden yapılmıştır | bu teleskopik kızak, yüksek yük kapasitesi için düşük bir toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FST-48 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. %70 uzatma ile temin edilebilir| bu da yük kapasitesini biraz azaltacaktır. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Bu kızağın FSTT versiyonu, ön ve arka uzantılar için takılmıştır| kapalı uzunluğa eşittir.

Kızaklar, EN 10277’ye uygun olarak soğuk çekilmiş C45E C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir| ve bilyalı yataklar, DIN 5401’e uygun karbon çeliği C85 G100’dür. Tek bir FST-48, metre başına 3,38 kg ağırlığındadır.

Yükseklik40 MM
Genişlik13 MM
Yükleme kapasitesi80-280 KG
Montaj Uzunluğu150 – 1200 MM
Uzatma Uzunluğu75-600 MM
Slayt Tipi%50 Açılır
Malzeme TürüÇelik C45 E+C

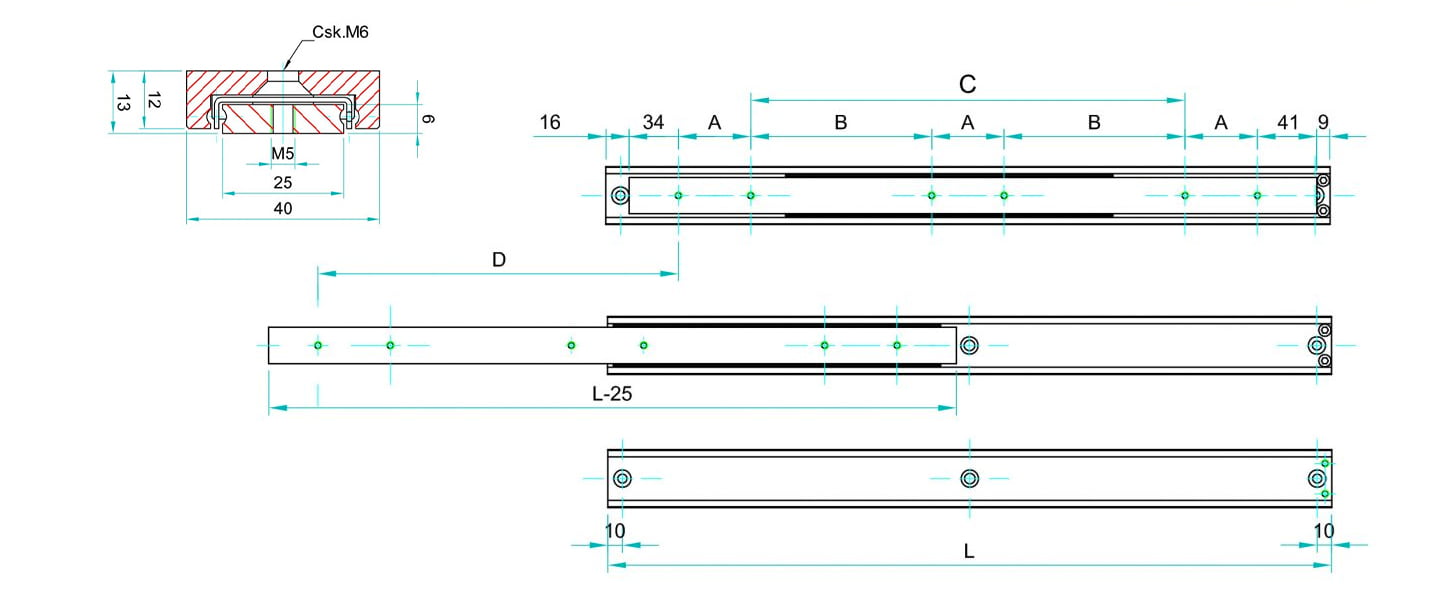

FST-48Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
150758050
2001009050
2501251105050
30015013050100
35017515050150
40020018050200
45022524050250
50025026050300
55027528050150
60030027050175
65032526050200
70035025050225
75037524050250
80040023050275
85042522050300
90045021050325
95047520050350
100050019050375
105052517050400
110055015050425
115057213050450
120060011050475

FST-48, kısmi uzantıya sahip sağlam bir kızaktır| küçük bir alan zarfından yükü maksimize etmek için tasarlanmıştır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur | ayrıca burulma dayanımının çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/iş %50 uzatma kızağıdır (80–280 Kg/çift). 550 mm’de bir çift 275 mm hareket mesafesine ve 280 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FST-48 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi düzeyde bir dirence sahiptir. Buna göre| bu kızak, araçlara montaj için çok uygundur. Masif çelik profilden yapılmıştır | bu teleskopik kızak, yüksek yük kapasitesi için düşük bir toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FST-48 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. %70 uzatma ile temin edilebilir| bu da yük kapasitesini biraz azaltacaktır. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Bu kızağın FSTT versiyonu, ön ve arka uzantılar için takılmıştır| kapalı uzunluğa eşittir.

Kızaklar, EN 10277’ye uygun olarak soğuk çekilmiş C45E C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir| ve bilyalı yataklar, DIN 5401’e uygun karbon çeliği C85 G100’dür. Tek bir FST-48, metre başına 3,38 kg ağırlığındadır.
