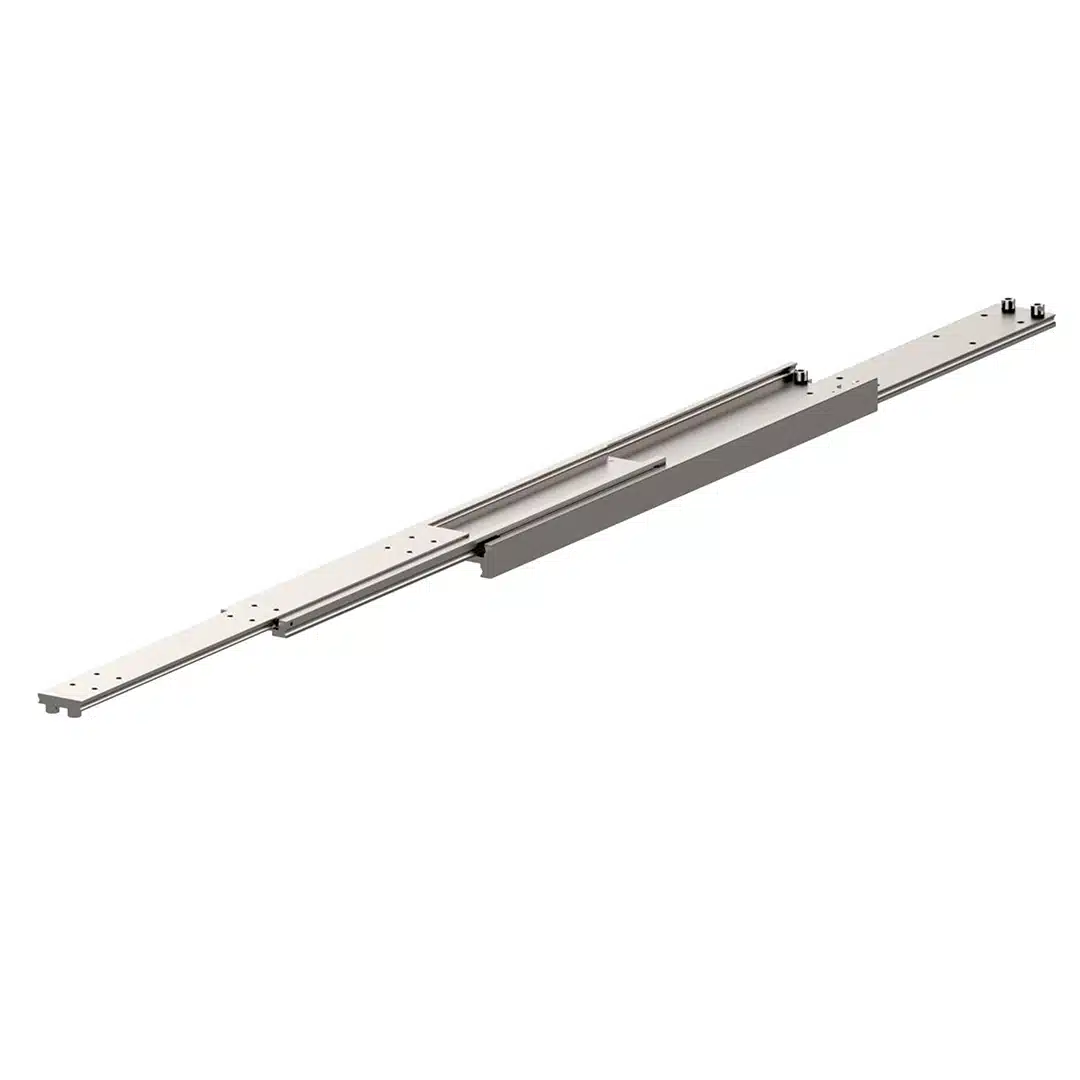

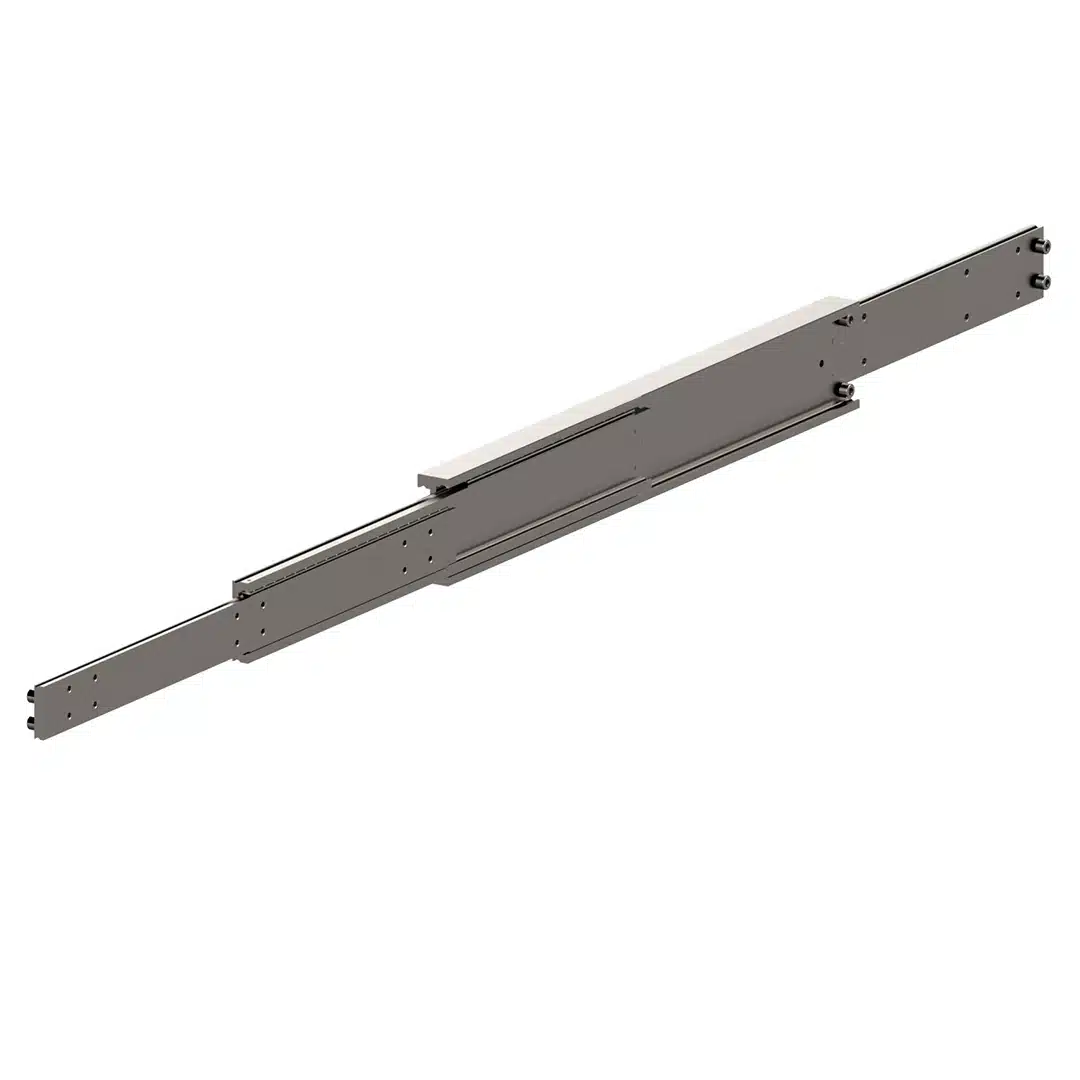

Dört kirişli teleskopik sürgü, çekmecenin sürgü kapalı uzunluğunun %150’si kadar uzatılmasını sağlar.
QSRT-120, çok çeşitli uygulamalar için uygun, aşırı yük/görev %150 uzatmalı teleskopik kızaktır (200–640Kg/çift). 800 mm’de 1 çift, 640Kg tam uzatma yük kapasitesine sahiptir.
Hassasiyet için işlenmiş bilye paletleri ile soğuk çekilmiş çelik profillerden yapılmış olup, mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aracı tamamen terk etmesi ve arkadan erişime izin vermesi gereken jeneratörleri ve aküleri desteklemek için çok uygundur.
Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar.
Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir ve bilyeler DIN 5401’e göre C85 G100 karbon çeliğidir. Tek bir QSRT-120 ağırlığı 36,67’dir. metre başına kg.
| Yükseklik | 120 MM |
|---|---|
| Genişlik | 52 MM |
| Yükleme kapasitesi | 240 – 680 KG |
| Montaj Uzunluğu | 300 – 2000 MM |
| Uzatma Uzunluğu | 450 – 3000 MM |
| Slayt Tipi | %100 + Açılır |
| Malzeme Türü | Çelik C45 E+C |
| QSRT-120 | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 300 | 450 | 500 | 50 | – | 100 |
| 350 | 525 | 520 | 50 | – | 150 |
| 400 | 600 | 540 | 50 | – | 200 |
| 450 | 675 | 560 | 50 | – | 250 |
| 500 | 750 | 580 | 50 | – | 300 |
| 550 | 825 | 590 | 50 | 150 | – |
| 600 | 900 | 600 | 50 | 175 | – |
| 650 | 975 | 610 | 50 | 200 | – |
| 700 | 1050 | 620 | 50 | 225 | – |
| 750 | 1125 | 630 | 50 | 250 | – |
| 800 | 1200 | 640 | 50 | 275 | – |
| 850 | 1275 | 625 | 50 | 300 | – |
| 900 | 1350 | 610 | 50 | 325 | – |
| 950 | 1425 | 595 | 50 | 350 | – |
| 1000 | 1500 | 570 | 50 | 375 | – |
| 1050 | 1575 | 545 | 50 | 400 | – |
| 1100 | 1650 | 520 | 50 | 425 | – |
| 1150 | 1725 | 495 | 50 | 450 | – |
| 1200 | 1800 | 470 | 50 | 475 | – |
| 1250 | 1875 | 445 | 50 | 500 | – |
| 1300 | 1950 | 400 | 50 | 525 | – |
| 1350 | 2025 | 420 | 50 | 550 | – |
| 1400 | 2100 | 395 | 50 | 575 | – |
| 1450 | 2175 | 370 | 50 | 600 | – |
| 1500 | 2250 | 350 | 50 | 625 | – |
| 1550 | 2325 | 310 | 50 | 650 | – |
| 1600 | 2400 | 295 | 50 | 675 | – |
| 1650 | 2475 | 280 | 50 | 700 | – |
| 1700 | 2550 | 270 | 100 | 650 | – |
| 1750 | 2625 | 260 | 100 | 675 | – |
| 1800 | 2700 | 255 | 100 | 700 | – |
| 1850 | 2775 | 240 | 100 | 725 | – |
| 1900 | 2850 | 230 | 100 | 750 | – |
| 1950 | 2925 | 215 | 100 | 775 | – |
| 2000 | 3000 | 200 | 100 | 800 | – |
