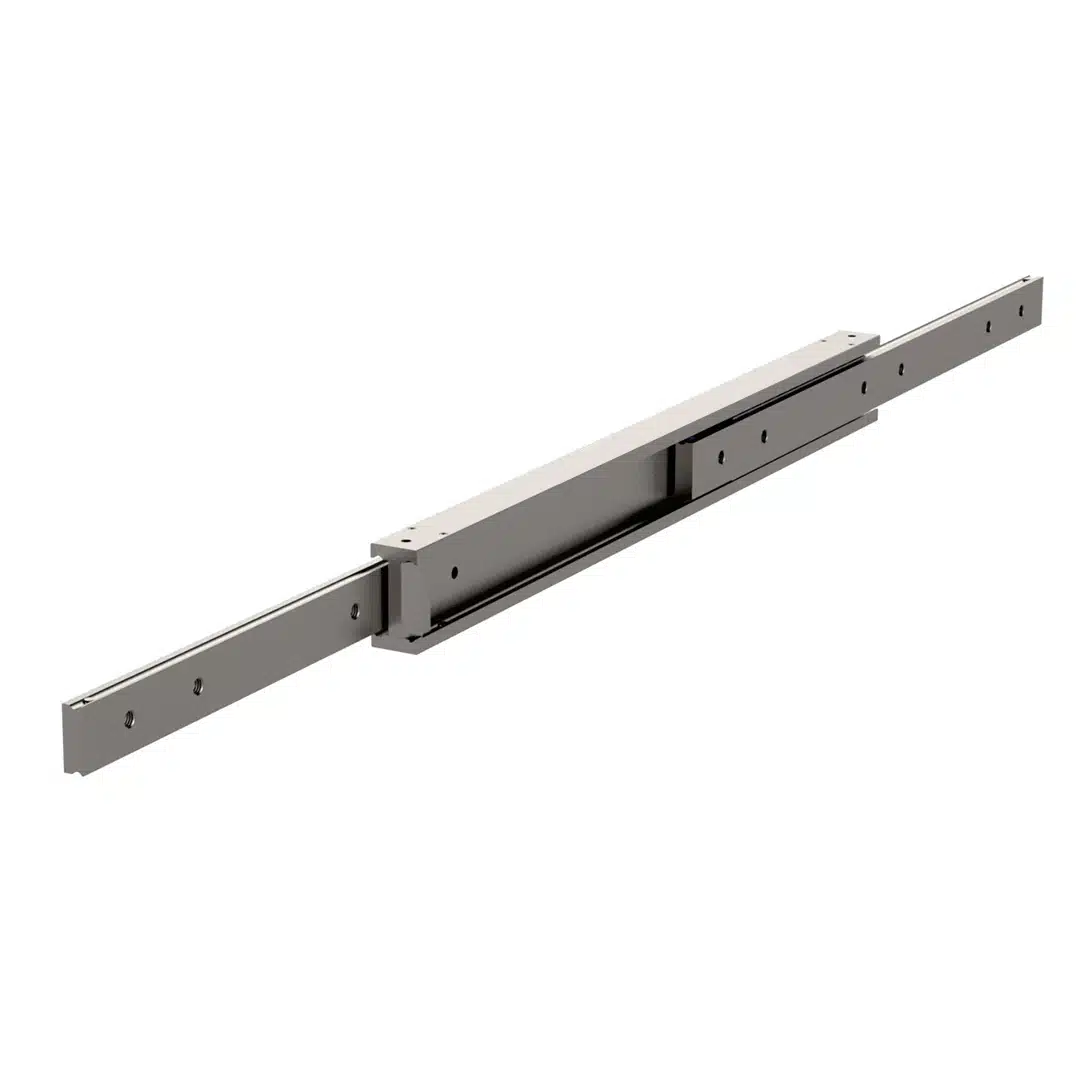

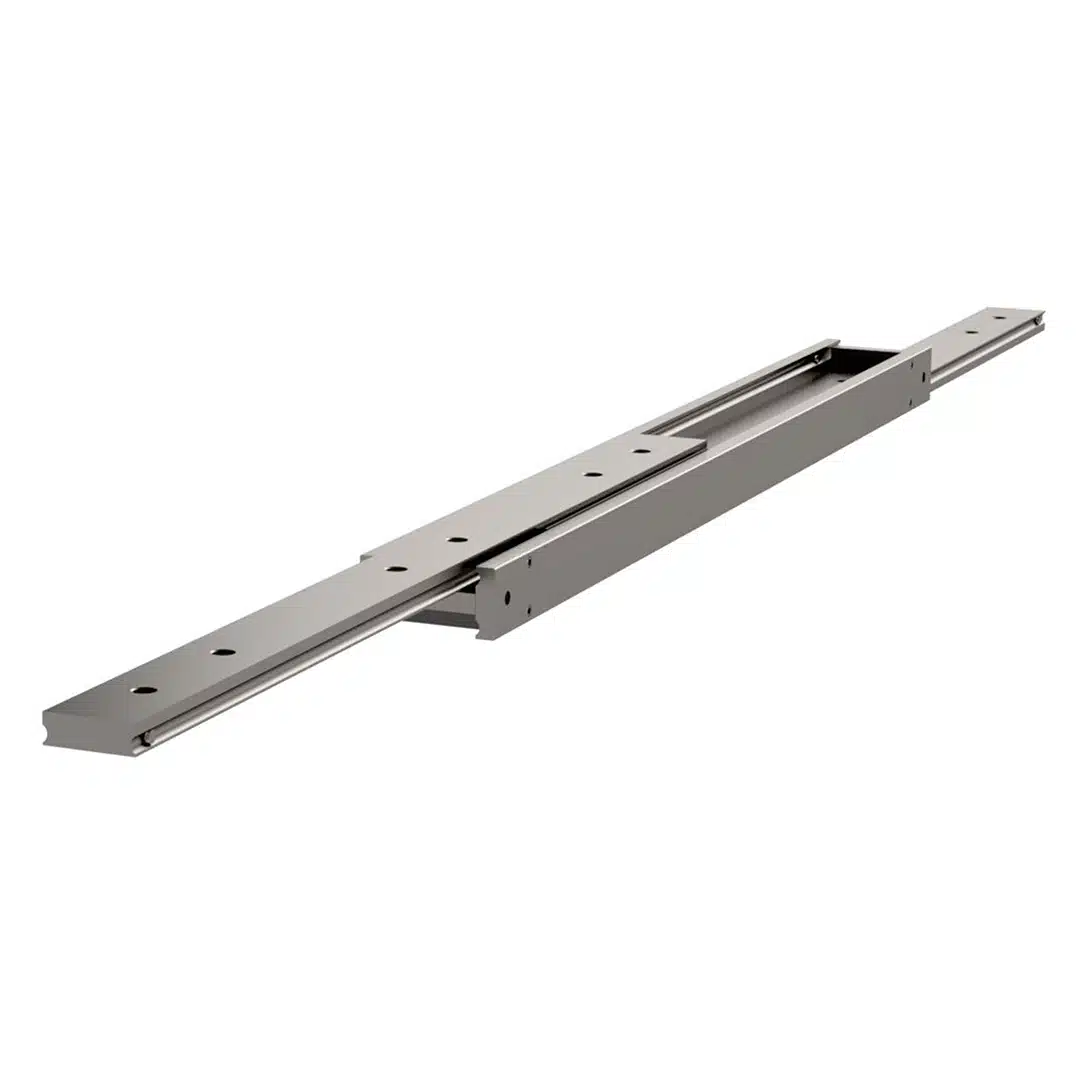

SDTSB-50 Teleskopik Ray

SDTSB-50, önde ve arkada toplam uzatma sunar. Bu, sırayla her ışını serbest bırakan dahili bir sallanan cihaz tarafından mümkün kılınmıştır. Her iki taraftan erişimin sınırlı olabileceği araç içi çekmeceler için idealdir.

Bu, çok çeşitli uygulamalar için uygun ağır yük/iş tam uzatmalı teleskopik kızaktır (120–280 kg/çift). 500 mm’de 1 çift, 280 Kg tam uzatma yük kapasitesine sahiptir.

Öğütülmüş paslanmaz çelik 316L bölümlerden yapılmış, hassaslık için işlenmiş bilya paletleri ile mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aşındırıcı ortamlarda çalışan akü kutularını, jeneratörleri ve harici bölmeleri desteklemek için çok uygundur. Kirişler ve bilyalı yataklar, östenitik kalite 316L’den üretilmiştir. Uç durdurma cıvataları, tam korozyon koruması için ferritik kalite 430 paslanmazdan yapılmış kafeslerle birlikte 304 kalitedir.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, aşırı sıcaklıklarda kullanım için idealdir.

Üretime geçmeden önce fabrika uyarlaması ve müşteri yerinde testi yapılmadan hassas robotik alma ve yerleştirme veya yüksek hızlı mekiklerde standart SDTSB kızaklarını önermiyoruz. Kaydıraklar, <0,3 m/s çalışma hızlarıyla sınırlıdır.

Kızaklar öğütülmüş paslanmaz çelik (inox) 316L’den üretilmiştir. Standart bilya kafesleri 316 paslanmaz çelikten imal edilmiştir ve bilyalı rulmanlar 316L paslanmaz çeliktir. 316L kalite, çok düşük elektromanyetik imzaya sahip östenitik bir paslanmaz çeliktir, bu nedenle savunma uygulamaları için idealdir. Tek bir SDTSB-50, metre başına 8,74 kg ağırlığındadır.

Yükseklik50 MM
Genişlik30 MM
Yükleme kapasitesi120 – 280 KG
Montaj Uzunluğu200 – 1600 MM
Uzatma Uzunluğu200 – 1600 MM
Slayt Tipi%100 Açılır Çift Yönlü
Malzeme TürüPaslanmaz Çelik 316L

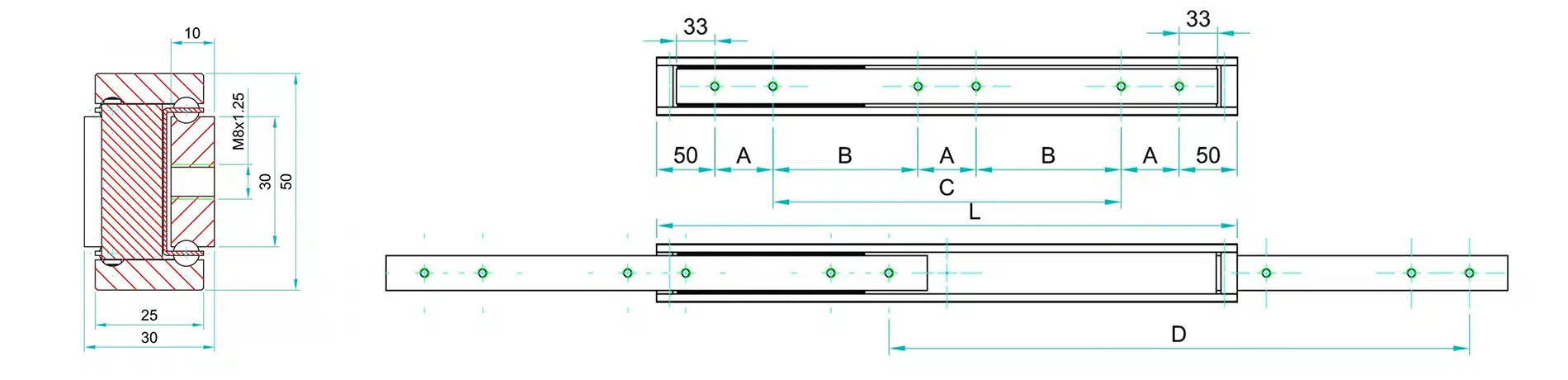

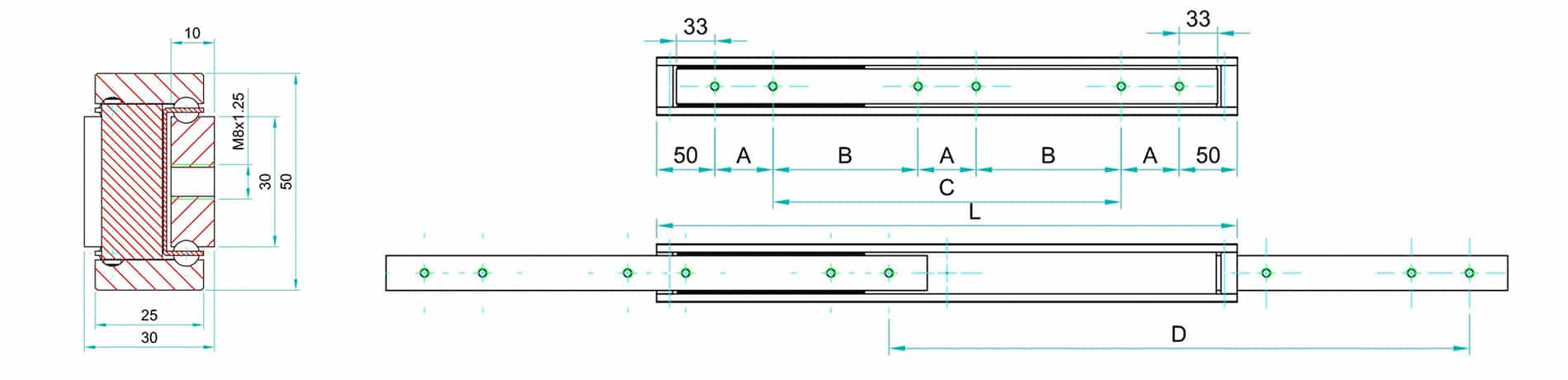

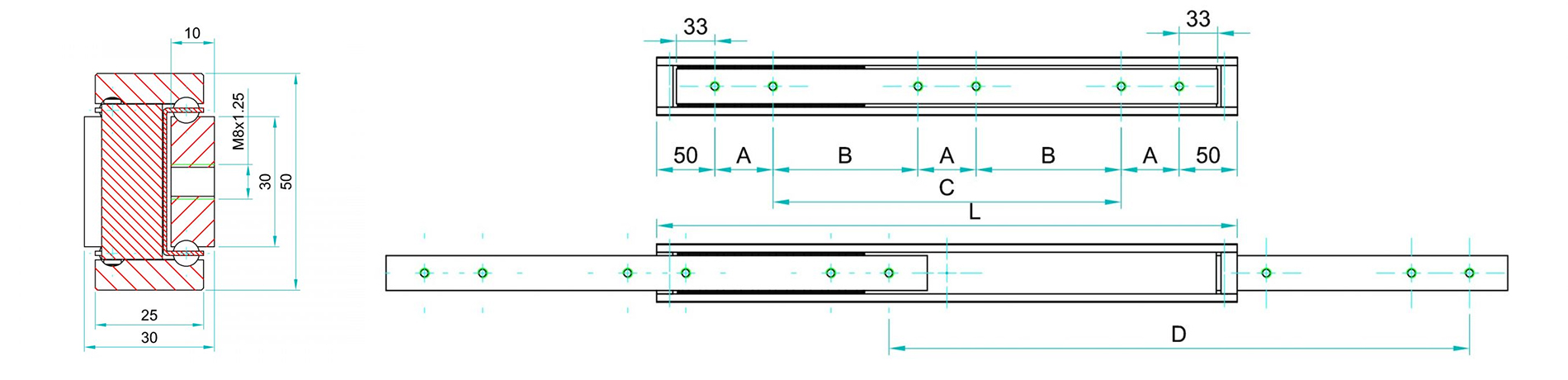

SDTSB-50Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20020022050
2502502305050
30030024050100
35035025050150
40040026050200
45045027050250
50050028050300
55055027050150
60060026050175
65065025050200
70070024050225
75075023050250
80080022050275
85085021050300
90090020050325
95095019050350
1000100018050375
1050105017550400
1100110017050425
1150115016550450
1200120016050475
1250125015550500
1300130015050525
1350135014550550
1400140014050575
1450145013550600
1500150013050625
1550155012550650
1600160012050675
