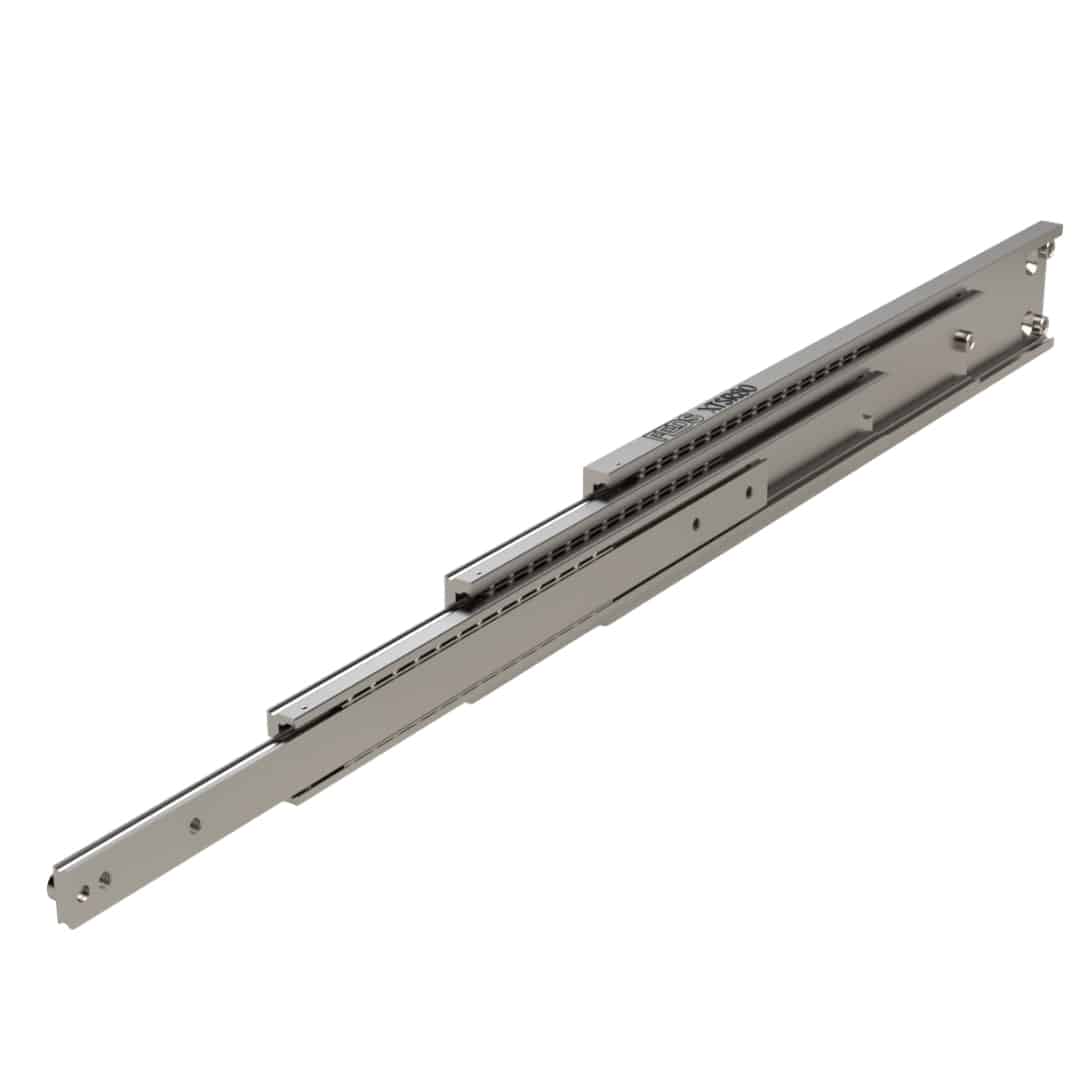

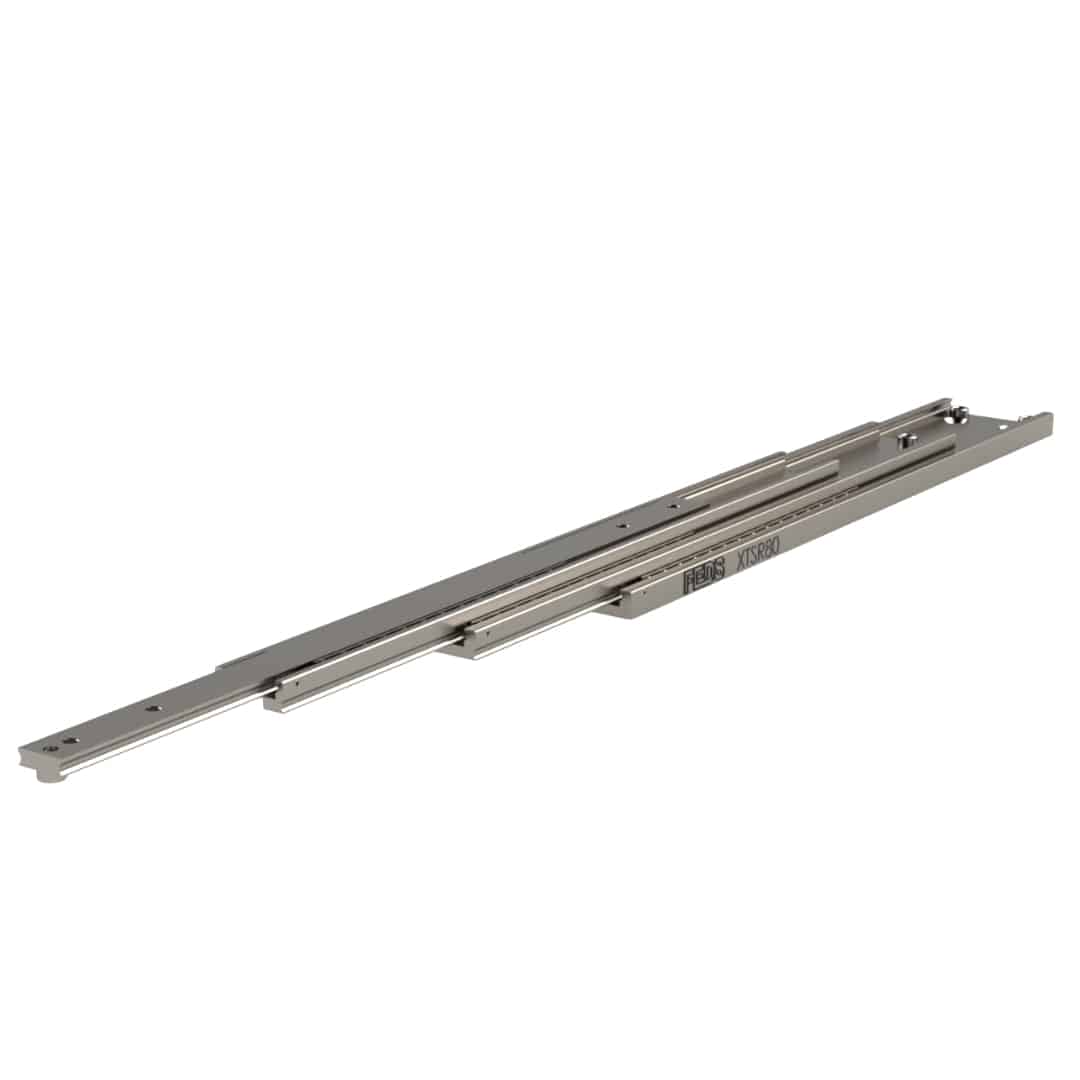

XTSR-80 Dört Kirişli Süper Uzatmalı Teleskopik Kızak
XTSR-80 teleskopik kızak, dört kirişli yapısı sayesinde çekmecenin kapalı konumundan %150 oranında dışarıya açılmasını sağlar.
Bu sayede 1.000 mm kapalı uzunlukta 1.500 mm hareket mesafesi (tam açıkken toplam 2.500 mm) elde edilir.
Montaj alanının sınırlı olduğu araç uygulamaları için ideal bir çözüm sunar.
Dar alanlarda yüksek dayanım gerektiren savunma sanayisi, askeri araçlar ve özel donanımlı mobil sistemlerde yaygın olarak tercih edilir.
İnce ve yüksek açılı ray yapısı, hem kompakt tasarım hem de maksimum taşıma kapasitesi sağlar.
Üstün Performans ve Dayanıklılık
XTSR-80, ağır hizmet tipi süper uzatmalı teleskopik kızak serisinin en güçlü modellerindendir.
Çift başına 150–340 kg yük taşıma kapasitesi sunar.
600 mm uzunluğundaki bir çift, 340 kg tam uzatma kapasitesiyle yüksek performans gerektiren endüstriyel ve araç içi uygulamalarda güvenle kullanılabilir.
Soğuk çekilmiş çelik profillerden üretilen XTSR-80, kafes bilyalı rulmanlarla donatılmıştır.
Bu sayede kapalı konumdayken bile dinamik yükleri destekler, titreşim ve darbeye karşı üstün direnç sağlar.
Yapısı, dış kirişi araç şasisine sabitlemek için gömme başlı vida yuvaları içerir.
İç kirişte yer alan dişli montaj delikleri, dışarıdan somun görünmeden temiz ve profesyonel bir montaj yapılmasına olanak tanır.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Malzeme | EN 10277 standardına uygun C45E+C soğuk çekilmiş çelik |
| Yük Kapasitesi (çift başına) | 150 – 340 kg |
| Uzatma Oranı | %150 süper uzatma |
| Profil Yapısı | 4 kirişli, iç içe geçmiş güçlü çelik profiller |
| Bilyalı Rulmanlar | DIN 5401 C85 G100 karbon çeliği |
| Kafes Malzemesi | Lazer kesimli, çinko kaplı sac |
| Korozyon Koruması | 1.000+ saat kırmızı pas direnci (DIN EN ISO 9227) |
| Kaplama | RoHS & REACH sertifikalı elektrolitik alkali çinko, 10–12 mikron |
| Ağırlık | 11,6 kg/m |
| Kalite Standardı | ISO 9001:2015 akreditasyonlu üretim süreci |
Korozyon Dayanımı
XTSR-80 teleskopik kızaklar, kırmızı pas oluşumuna kadar 1.000 saatten fazla koruma sağlayacak şekilde işlenmiştir.
DIN EN ISO 9227 nötr tuz püskürtme testine göre:
120 saat boyunca beyaz pas oluşmaz
1.032 saat boyunca kırmızı pas gözlenmez
Bu performans, Fastenfix’in kendi elektrolitik çinko kaplama tesisinde uygulanan alkali çinko işlemi sayesinde elde edilir.
Böylece ürün, zorlu çevre koşullarında dahi uzun ömürlü kullanım sağlar.
Montaj ve Kullanım Tavsiyeleri
XTSR-80 kızakları, araç içi sistemlerde, endüstriyel modüllerde ve savunma sanayisinde kullanıma uygundur.
Yan eksene (düz) montaj önerilmez; bu durum yük kapasitesinde ciddi azalmaya yol açabilir.
Gerektiğinde özel uzunluklar, yüzey işlemleri, paslanmaz rulman veya alternatif kaplamalar üretilebilir.
XTSR-80 dört kirişli teleskopik kızak, yüksek taşıma kapasitesi, %150 uzatma oranı ve mükemmel korozyon direnci ile ağır hizmet ve araç uygulamaları için profesyonel bir çözüm sunar.
Sağlam çelik gövdesi, sessiz çalışması ve uzun ömürlü yapısıyla, savunma ve endüstriyel sektörlerde güvenle tercih edilmektedir.
| Yükseklik | 80 MM |
|---|---|
| Genişlik | 32 MM |
| Yükleme kapasitesi | 150 - 340 KG |
| Montaj Uzunluğu | 300 - 1400 MM |
| Uzatma Uzunluğu | 450 - 2400 MM |
| Slayt Tipi | %100+ Açılır |
| Malzeme Türü | Çelik C45 E+C |

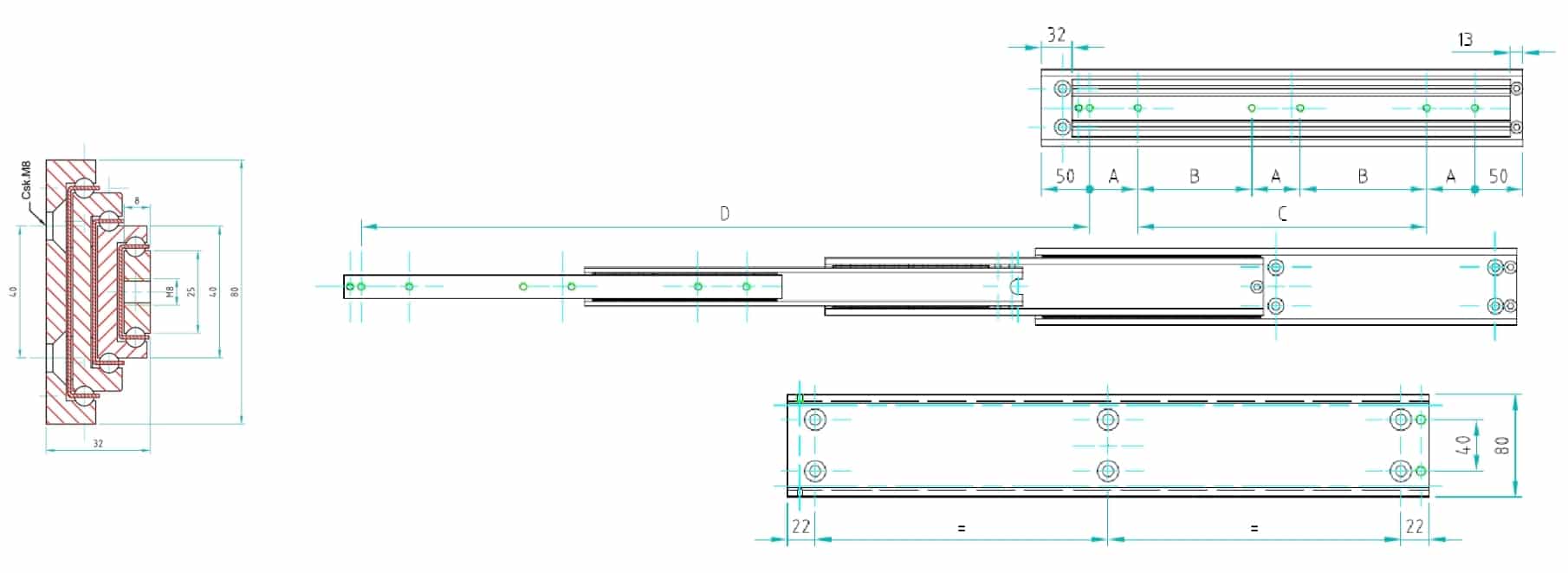

| XTSR-80 | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 300 | 450 | 310 | 50 | – | 100 |
| 350 | 525 | 315 | 50 | – | 150 |
| 400 | 600 | 320 | 50 | – | 200 |
| 450 | 675 | 325 | 50 | – | 250 |
| 500 | 750 | 330 | 50 | – | 300 |
| 550 | 825 | 335 | 50 | 150 | – |
| 600 | 900 | 340 | 50 | 175 | – |
| 650 | 975 | 320 | 50 | 200 | – |
| 700 | 1050 | 300 | 50 | 225 | – |
| 750 | 1125 | 280 | 50 | 250 | – |
| 800 | 1200 | 260 | 50 | 275 | – |
| 850 | 1275 | 240 | 50 | 300 | – |
| 900 | 1350 | 230 | 50 | 325 | – |
| 950 | 1425 | 220 | 50 | 350 | – |
| 1000 | 1500 | 210 | 50 | 375 | – |
| 1050 | 1575 | 205 | 50 | 400 | – |
| 1100 | 1650 | 200 | 50 | 425 | – |
| 1150 | 1725 | 195 | 50 | 450 | – |
| 1200 | 1800 | 190 | 50 | 475 | – |
| 1250 | 1875 | 185 | 50 | 500 | – |
| 1300 | 1950 | 180 | 50 | 525 | – |
| 1350 | 2025 | 175 | 50 | 550 | – |
| 1400 | 2100 | 170 | 50 | 575 | – |
| 1450 | 2175 | 165 | 50 | 600 | – |
| 1300 | 2250 | 160 | 50 | 625 | – |
| 1350 | 2325 | 155 | 50 | 650 | – |
| 1400 | 2400 | 150 | 50 | 675 | – |
