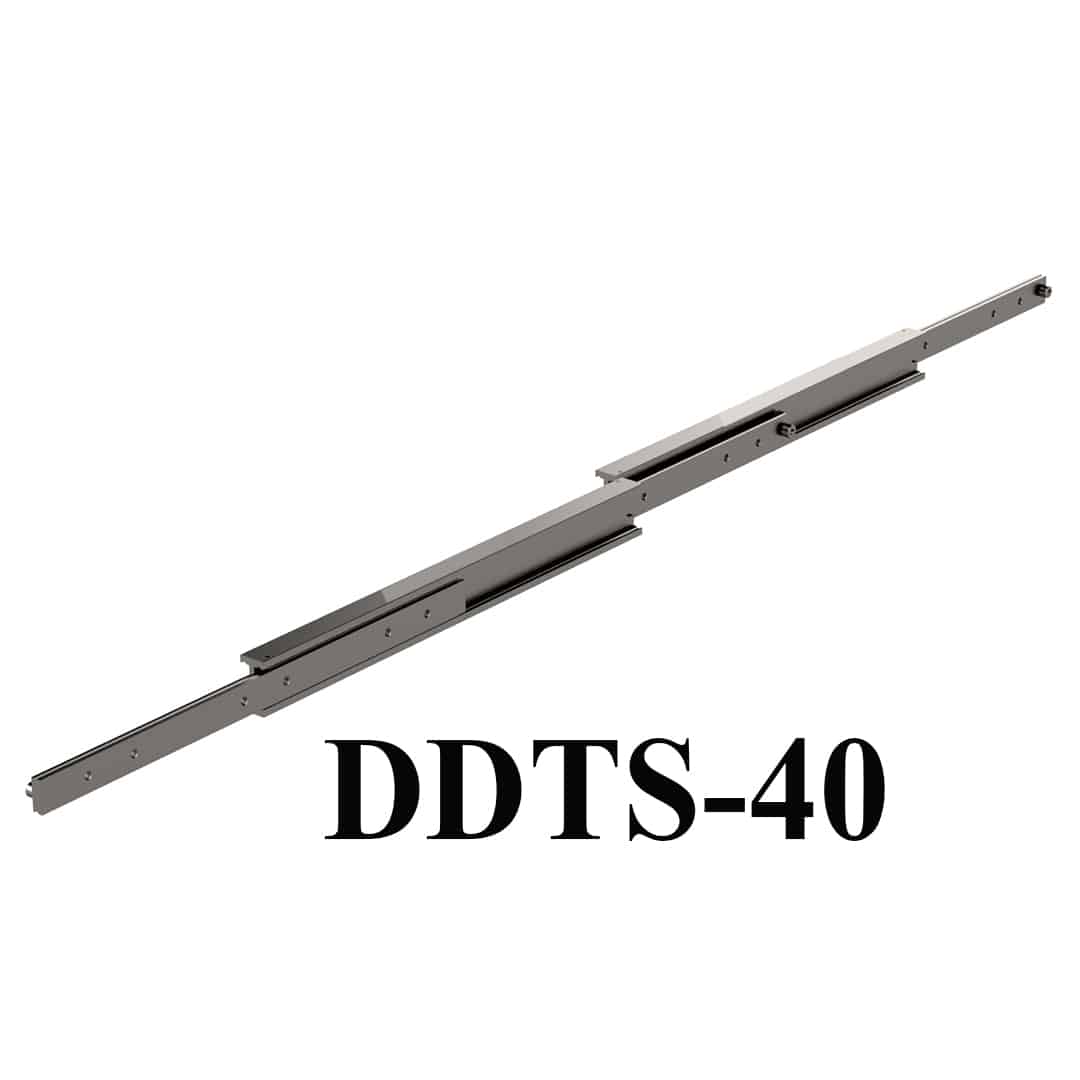

DDTS-40 Teleskopik Ray

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

400 mm kapalı uzunluğa sahip DDTS-40 sürgüsü 800 mm hareket mesafesine sahiptir (toplamda 1200 mm), çift başına 160 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-40 11,34 ağırlığındadır. metre başına kg.

Yükseklik40 MM
Genişlik48 MM
Yükleme kapasitesi80 – 160 KG
Montaj Uzunluğu200 – 1200 MM
Uzatma Uzunluğu400 – 2400 MM
Slayt Tipi%100 + Açılır
Malzeme TürüÇelik C45 E+C

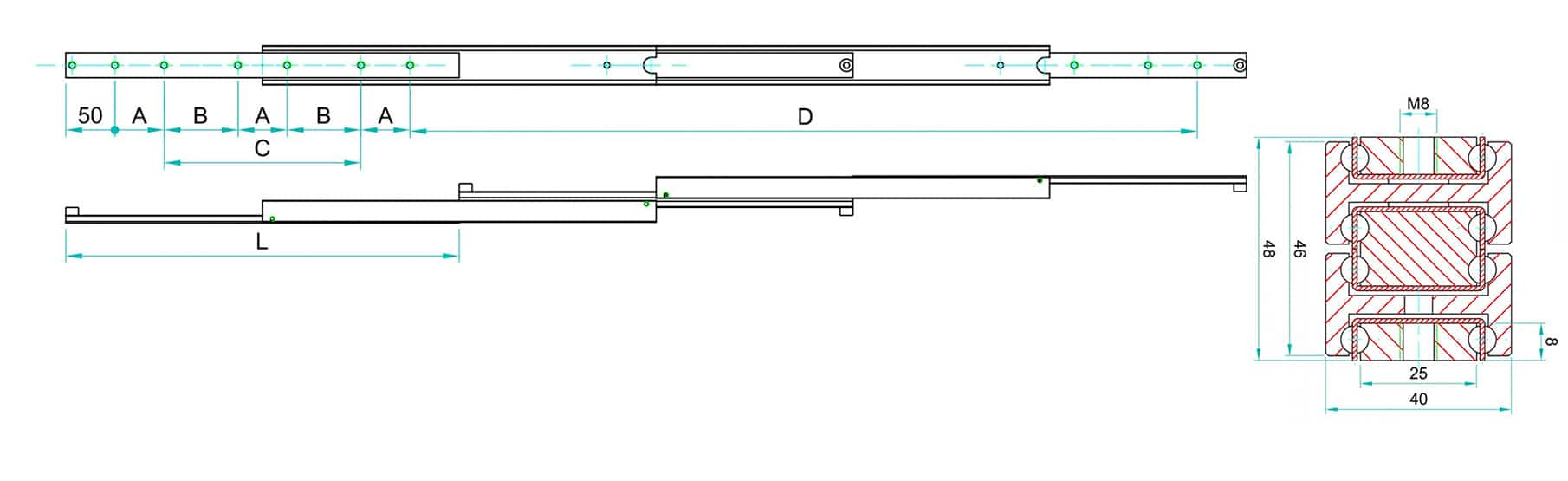

DDTS-40Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20040013050
2505001385050
30060014550100
35070015250150
40080016050200
45090015550250
500100015050300
550110014550150
600120014050175
650130013550200
700140013050225
750150012550250
800160012050275
850170011550300
900180011050325
950190010550350
1000200010050375
105021009550400
110022009050425
115023008550450
120024008050475
