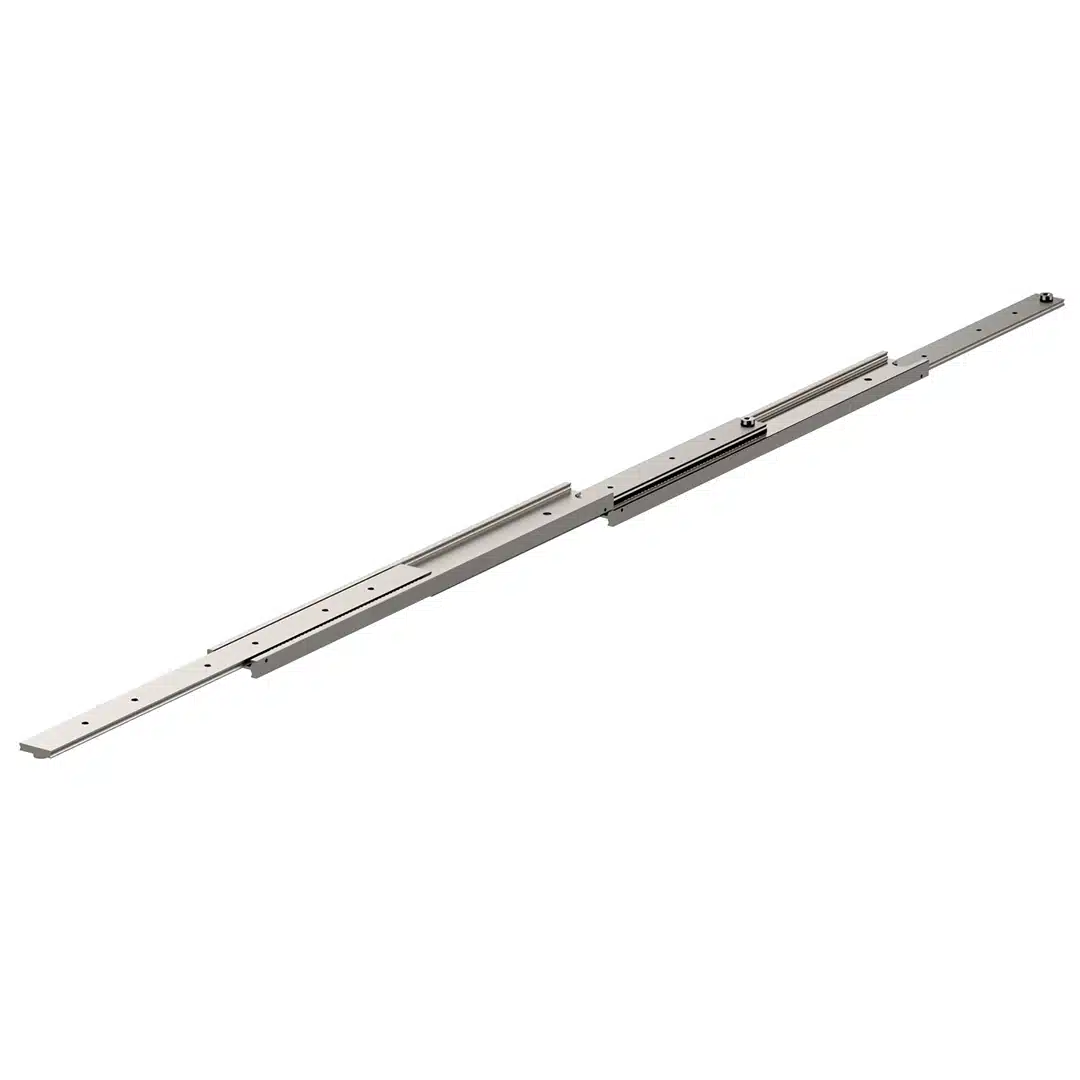

DDTS-45 Teleskopik Ray

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

350 mm kapalı uzunluğa sahip DDTS-45 kızağı 700 mm hareket mesafesine sahiptir (toplam 1050 mm), çift başına 80 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-45’in ağırlığı 6,47’dir. metre başına kg.

Yükseklik40 MM
Genişlik26 MM
Yükleme kapasitesi15 – 80 KG
Montaj Uzunluğu150 – 1000 MM
Uzatma Uzunluğu300 – 2400 MM
Slayt Tipi%100 + Açılır
Malzeme TürüÇelik C45 E+C

DDTS-45Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
1503006050
2004006550
250500705050
3006007550100
3507008050150
4008007550200
4509007050250
50010006550300
55011006050150
60012005550175
65013005050200
70014004550225
75015004050250
80016003550275
85017003050300
90018002550325
95019002050350
100020001550375

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

350 mm kapalı uzunluğa sahip DDTS-45 kızağı 700 mm hareket mesafesine sahiptir (toplam 1050 mm), çift başına 80 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-45’in ağırlığı 6,47’dir. metre başına kg.
