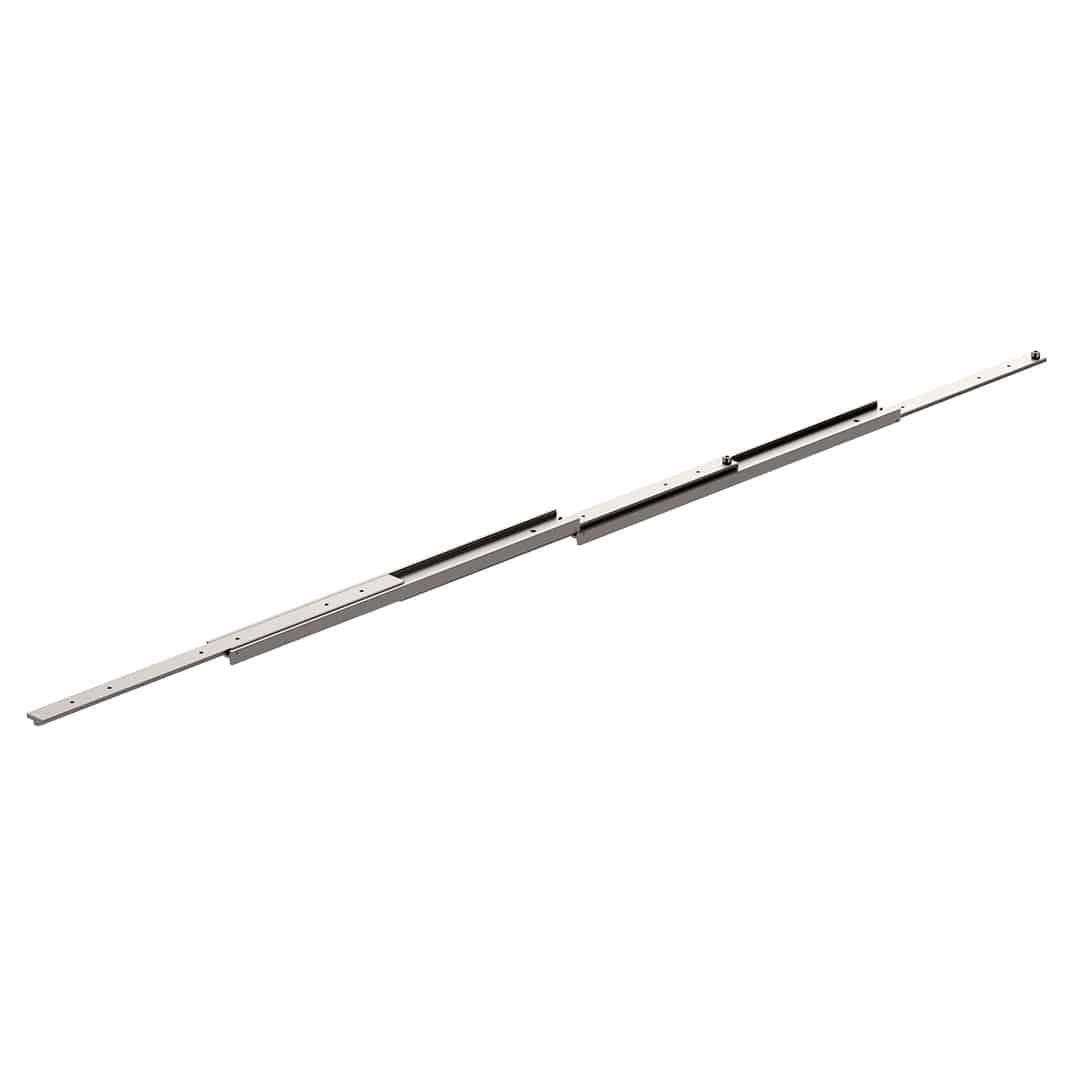

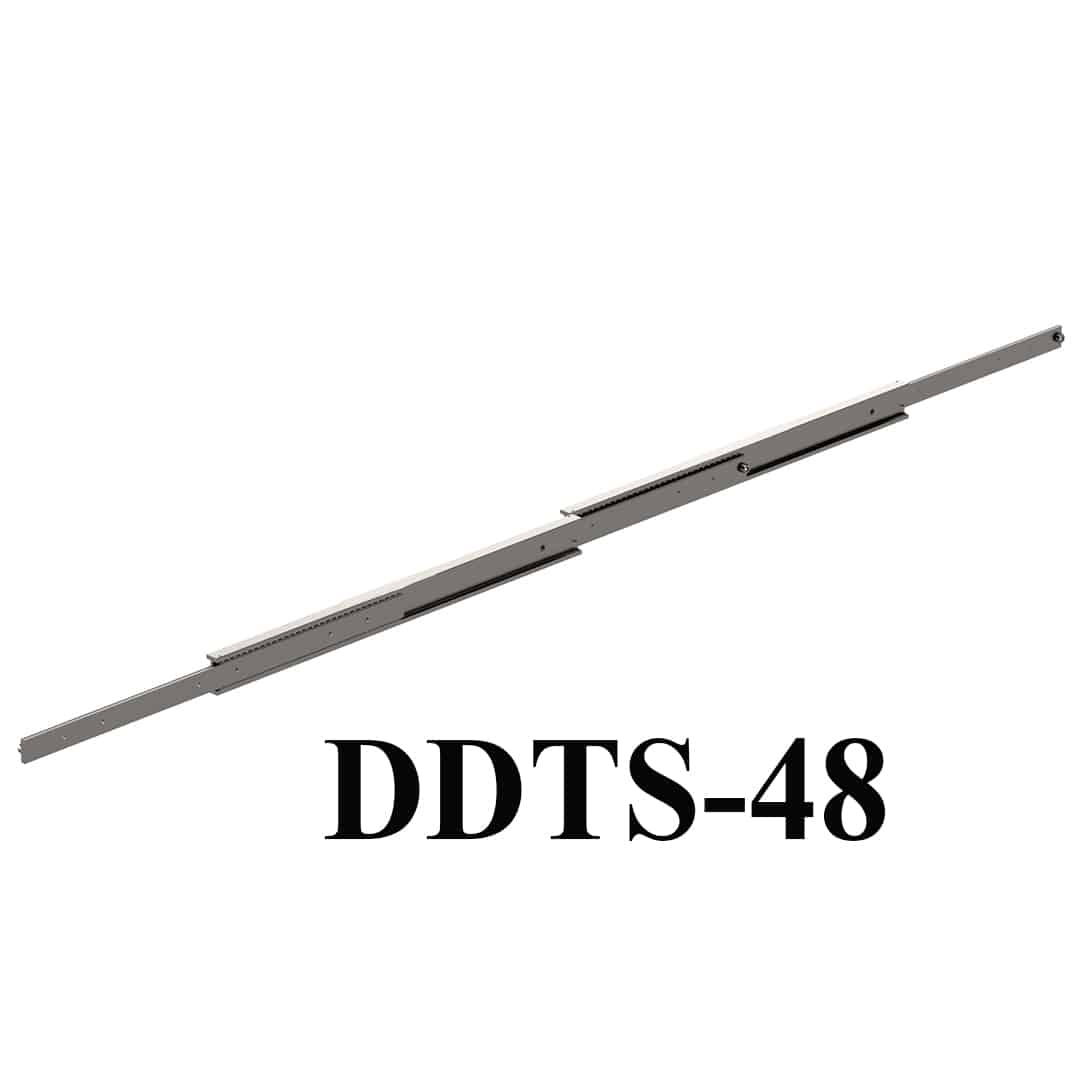

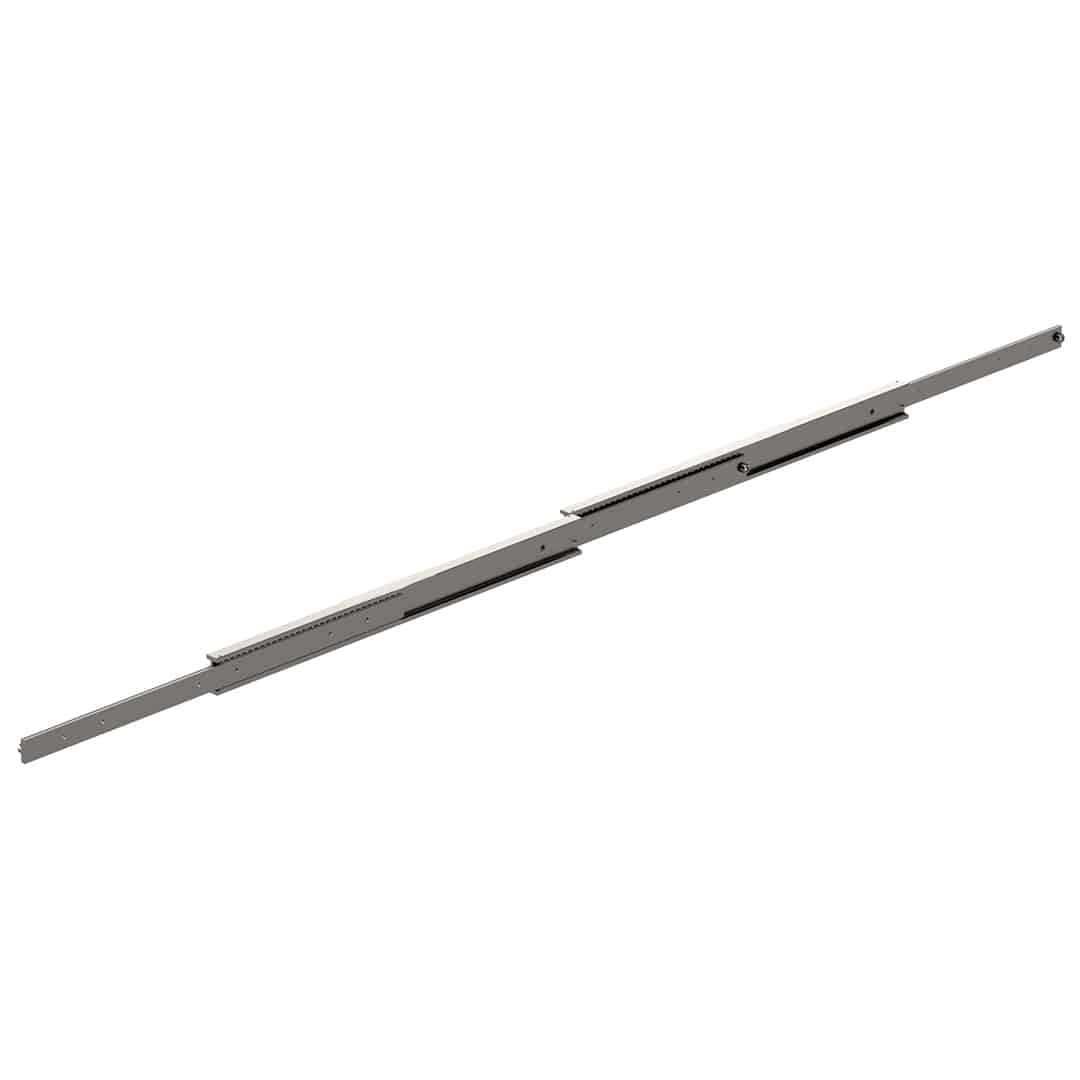

DDTS-48 Teleskopik Ray

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

350 mm kapalı uzunluğa sahip DDTS-48 sürgüsü 700 mm hareket mesafesine sahiptir (toplam 1050 mm), çift başına 90 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-48 ağırlığı 7,93’tür. metre başına kg.

Yükseklik40 MM
Genişlik34 MM
Yükleme kapasitesi20 – 90 KG
Montaj Uzunluğu150 – 1000 MM
Uzatma Uzunluğu300 – 2400 MM
Slayt Tipi%100 + Açılır
Malzeme TürüÇelik C45 E+C

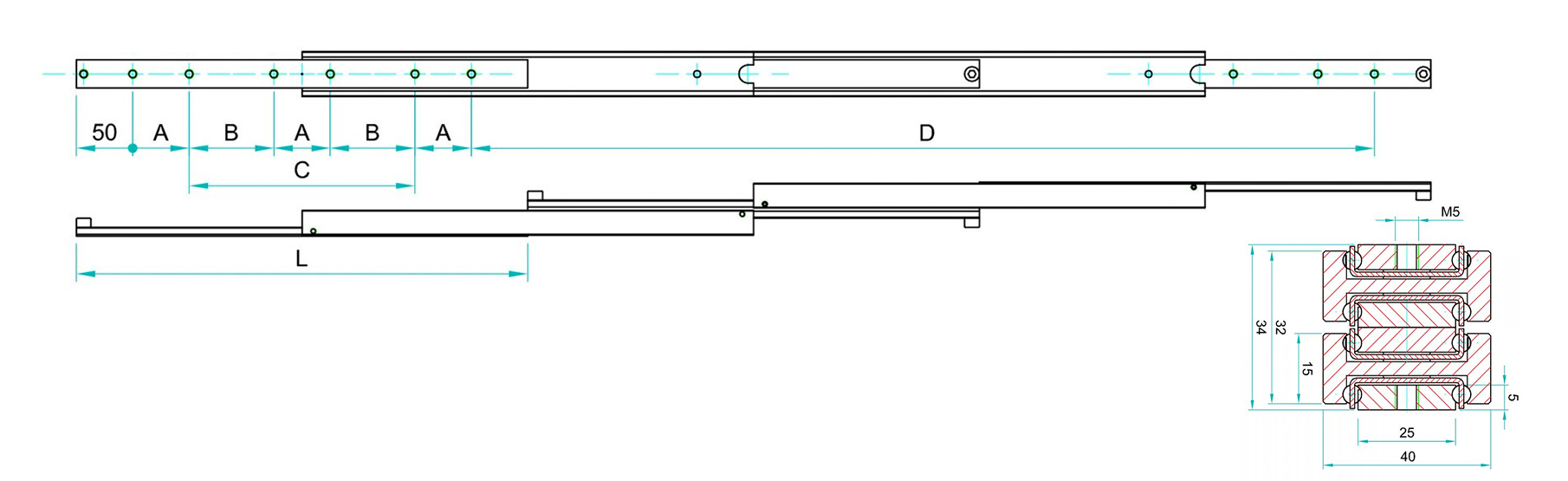

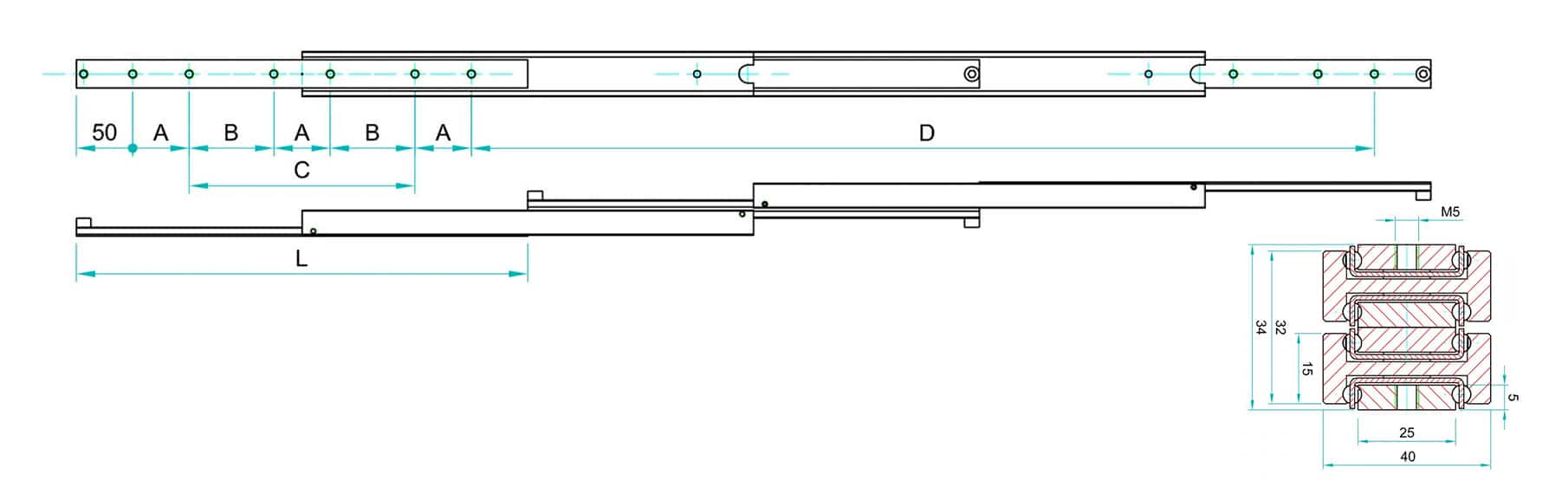

DDTS-48 Delik Modeli
Montaj Uzunluğu: L Uzatma Uzunluğu: D Taşıma Kapasitesi: KG “A” “B” “C”
150 300 70 50
200 400 75 50
250 500 80 50 50
300 600 85 50 100
350 700 90 50 150
400 800 85 50 200
450 900 80 50 250
500 1000 75 50 300
550 1100 70 50 150
600 1200 65 50 175
650 1300 60 50 200
700 1400 55 50 225
750 1500 50 50 250
800 1600 45 50 275
850 1700 40 50 300
900 1800 35 50 325
950 1900 30 50 350
1000 2000 20 50 375

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

350 mm kapalı uzunluğa sahip DDTS-48 sürgüsü 700 mm hareket mesafesine sahiptir (toplam 1050 mm), çift başına 90 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-48 ağırlığı 7,93’tür. metre başına kg.
