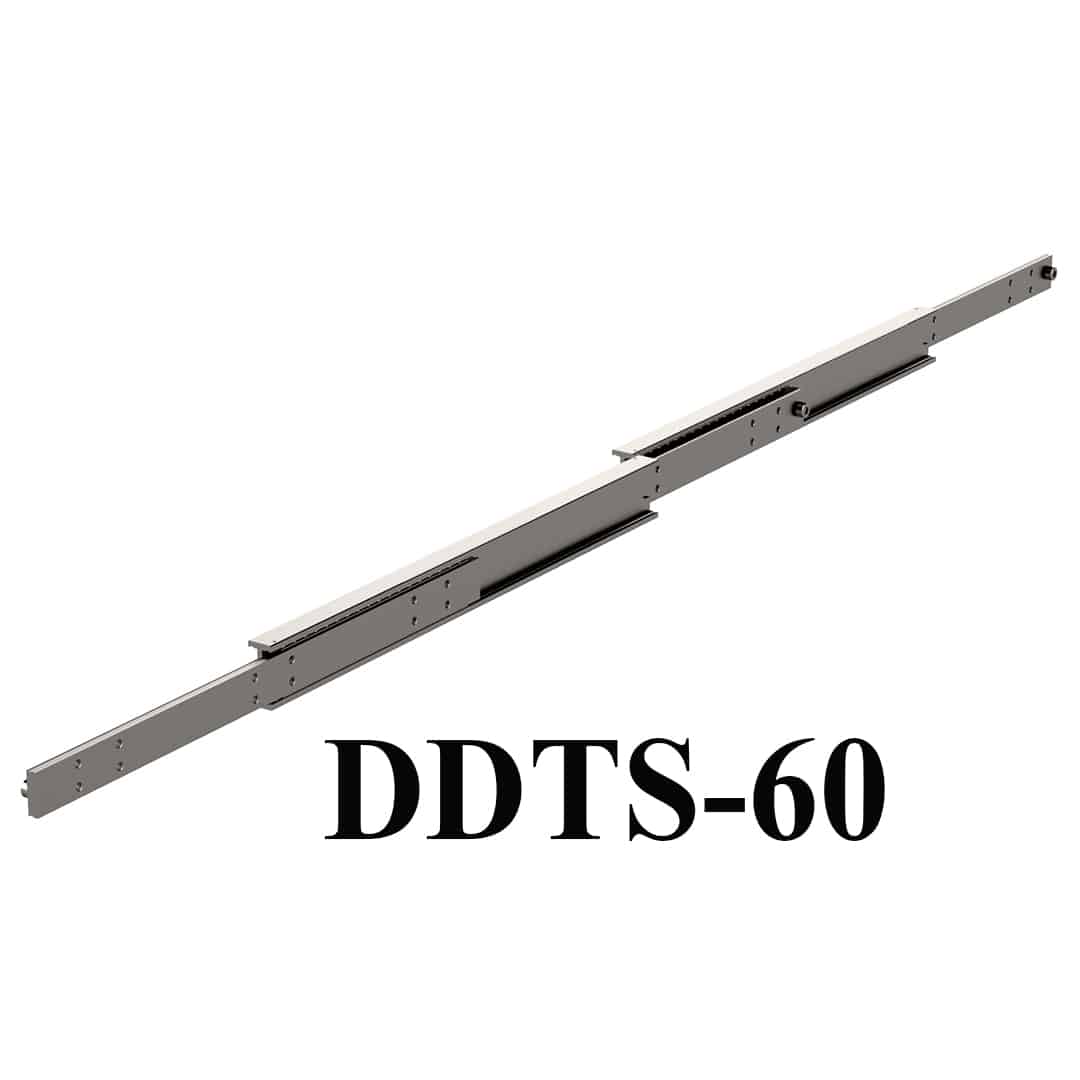

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.
600 mm kapalı uzunluğa sahip DDTS-60 sürgüsü 1200 mm hareket mesafesine sahiptir (toplamda 1800 mm), çift başına 320 kg yüke sahiptir.
5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.
Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.
Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-60 21,26 ağırlığındadır. metre başına kg.
| Yükseklik | 60 MM |
|---|---|
| Genişlik | 60 MM |
| Yükleme kapasitesi | 35 – 120 KG |
| Montaj Uzunluğu | 300 – 1400 MM |
| Uzatma Uzunluğu | 600 – 2800 MM |
| Slayt Tipi | %100 Açılır + |
| Malzeme Türü | Paslanmaz Çelik 316L |

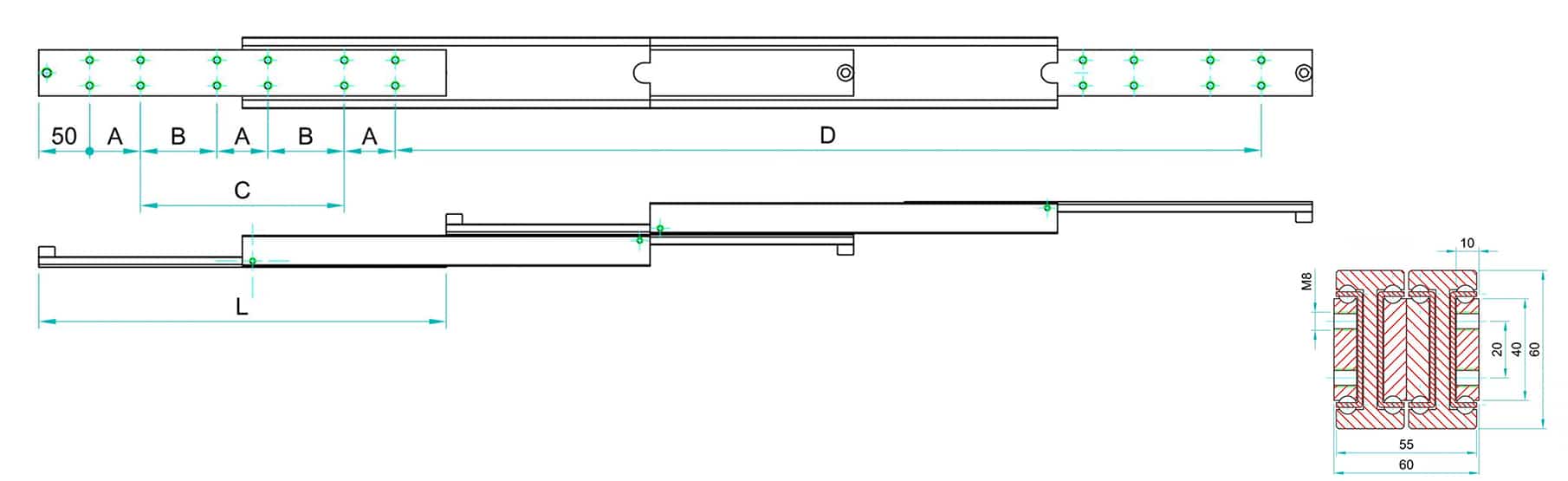

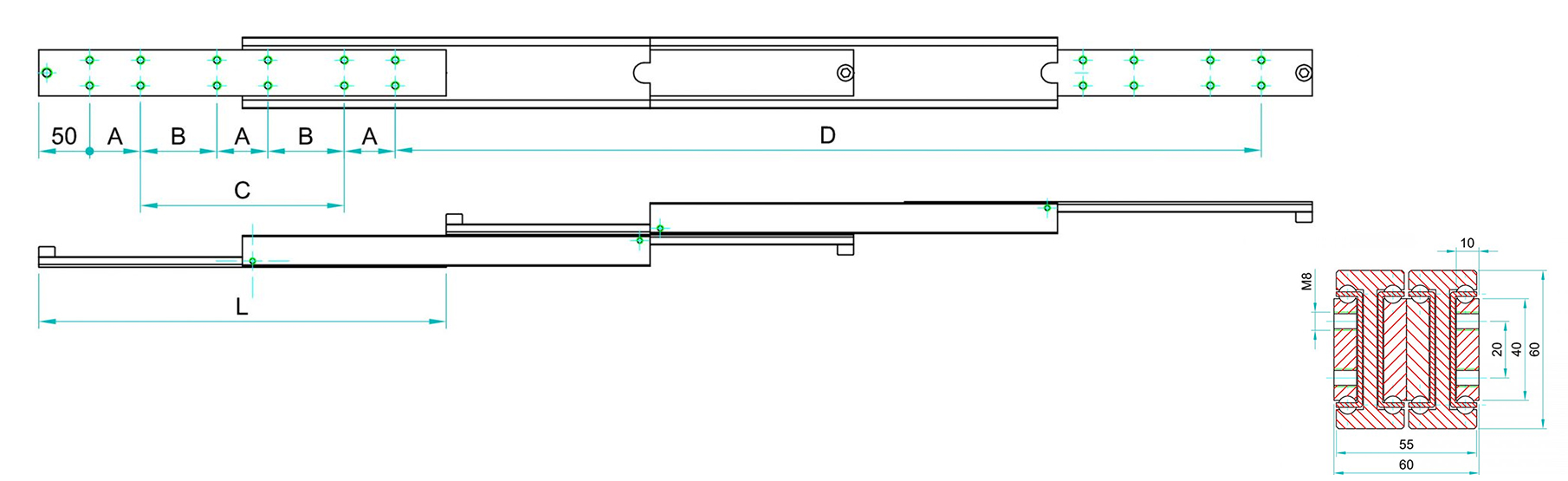

| SDDTS-60 | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 300 | 600 | 110 | 50 | – | 100 |
| 350 | 700 | 112 | 50 | – | 150 |
| 400 | 800 | 114 | 50 | – | 200 |
| 450 | 900 | 116 | 50 | – | 250 |
| 500 | 1000 | 118 | 50 | – | 300 |
| 550 | 1100 | 120 | 50 | – | 350 |
| 600 | 1200 | 115 | 50 | – | 400 |
| 650 | 1300 | 110 | 50 | 200 | – |
| 700 | 1400 | 105 | 50 | 225 | – |
| 750 | 1500 | 100 | 50 | 250 | – |
| 800 | 1600 | 95 | 50 | 275 | – |
| 850 | 1700 | 90 | 50 | 300 | – |
| 900 | 1800 | 85 | 50 | 325 | – |
| 950 | 1900 | 80 | 50 | 350 | – |
| 1000 | 2000 | 75 | 50 | 375 | – |
| 1050 | 2100 | 70 | 50 | 400 | – |
| 1100 | 2200 | 65 | 50 | 425 | – |
| 1150 | 2300 | 60 | 50 | 450 | – |
| 1200 | 2400 | 55 | 50 | 475 | – |
| 1250 | 2500 | 50 | 50 | 500 | |
| 1300 | 2600 | 45 | 50 | 525 | |
| 1350 | 2700 | 40 | 50 | 550 | |
| 1400 | 2800 | 35 | 50 | 575 | |
DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.
600 mm kapalı uzunluğa sahip DDTS-60 sürgüsü 1200 mm hareket mesafesine sahiptir (toplamda 1800 mm), çift başına 320 kg yüke sahiptir.
5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.
Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.
Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-60 21,26 ağırlığındadır. metre başına kg.
