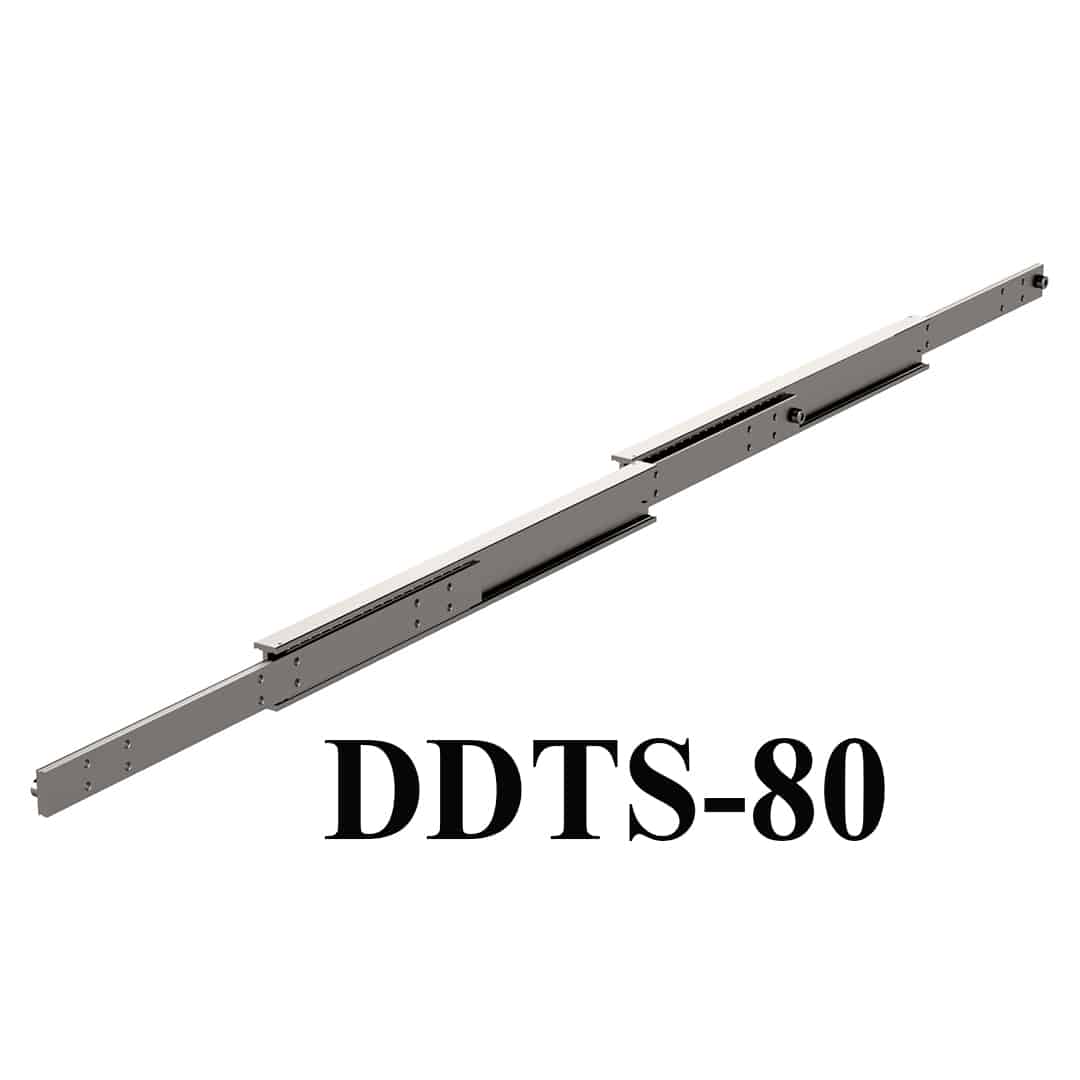

DDTS-80 Teleskopik Ray

DDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

750 mm kapalı uzunluğa sahip DDTS-80 sürgüsü 1500 mm hareket mesafesine sahiptir (toplam 2250 mm), çift başına 510 kg yüke sahiptir.

5 soğuk çekilmiş çelik bölümden yapılmış bu tam hareketli bilyeli yataklı kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir DDTS-80 ağırlığı 30,67’dir. metre başına kg.

Yükseklik80 MM
Genişlik60 MM
Yükleme kapasitesi140 – 510 KG
Montaj Uzunluğu300 – 2000 MM
Uzatma Uzunluğu600 – 4000 MM
Slayt Tipi%100 + Açılır
Malzeme TürüÇelik C45 E+C

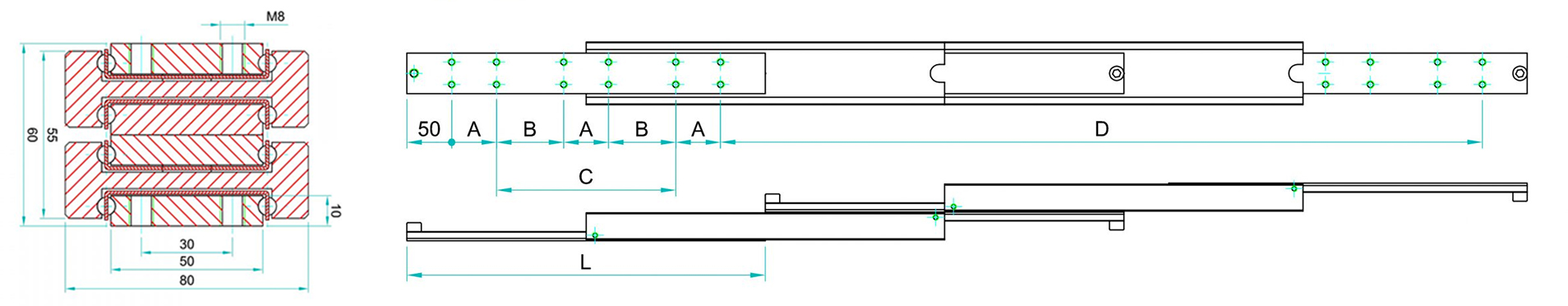

DDTS-80Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30060042050100
35070043050150
40080044050200
45090045050250
500100046050300
550110047050350
600120048050400
650130049050200
700140050050225
750150051050250
800160050050275
850170049550300
900180049050325
950190047550350
1000200046050375
1050210044050400
1100220042050425
1150230040050450
1200240038050475
1250250036050500
1300260034050525
1350270032050550
1400280030050575
1450290028050600
1500300026050625
1550310025050650
1600320024050675
1650330023050700
17003400220100650
17503500200100675
18003600180100700
18503700170100725
19003800160100750
19503900150100775
20004000140100800
