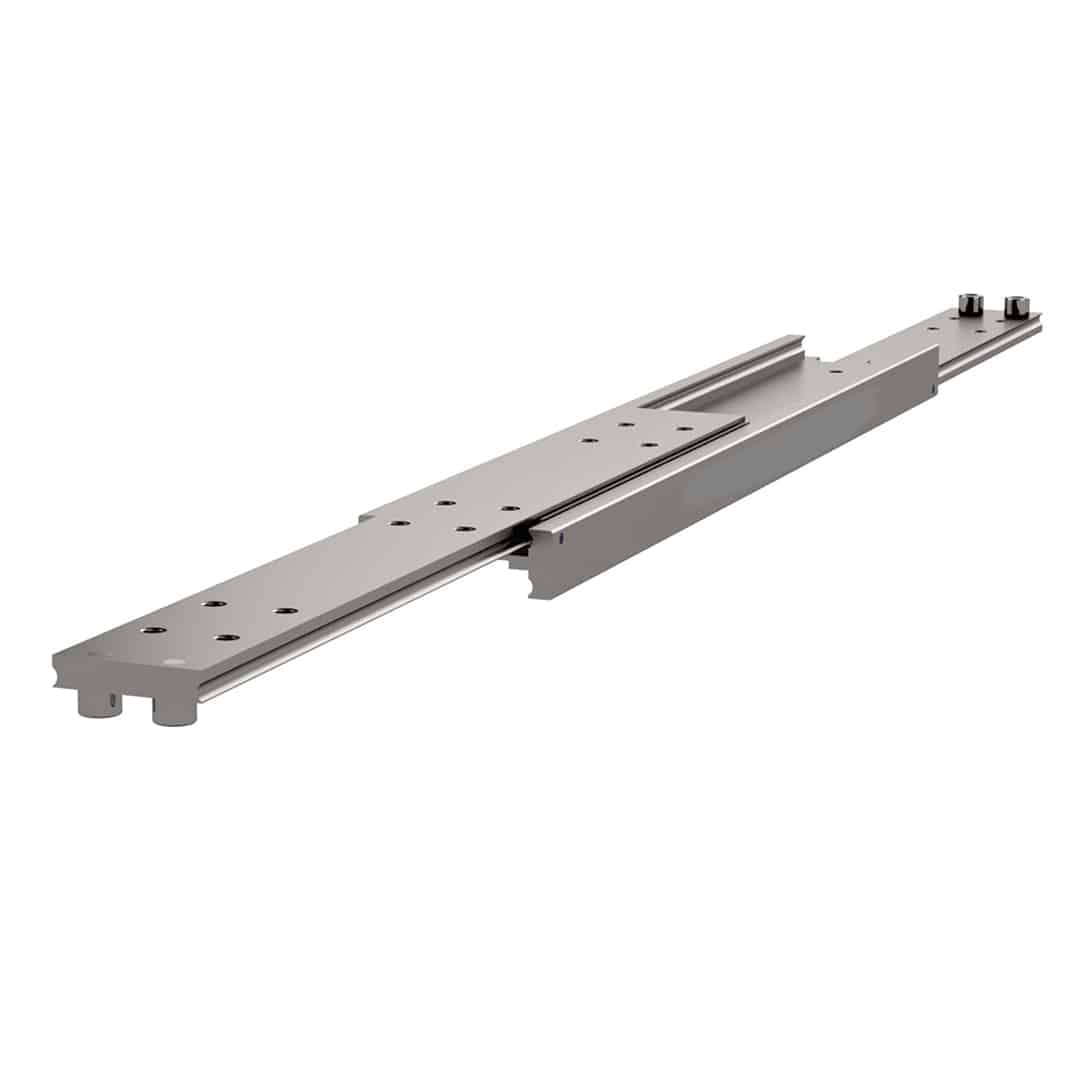

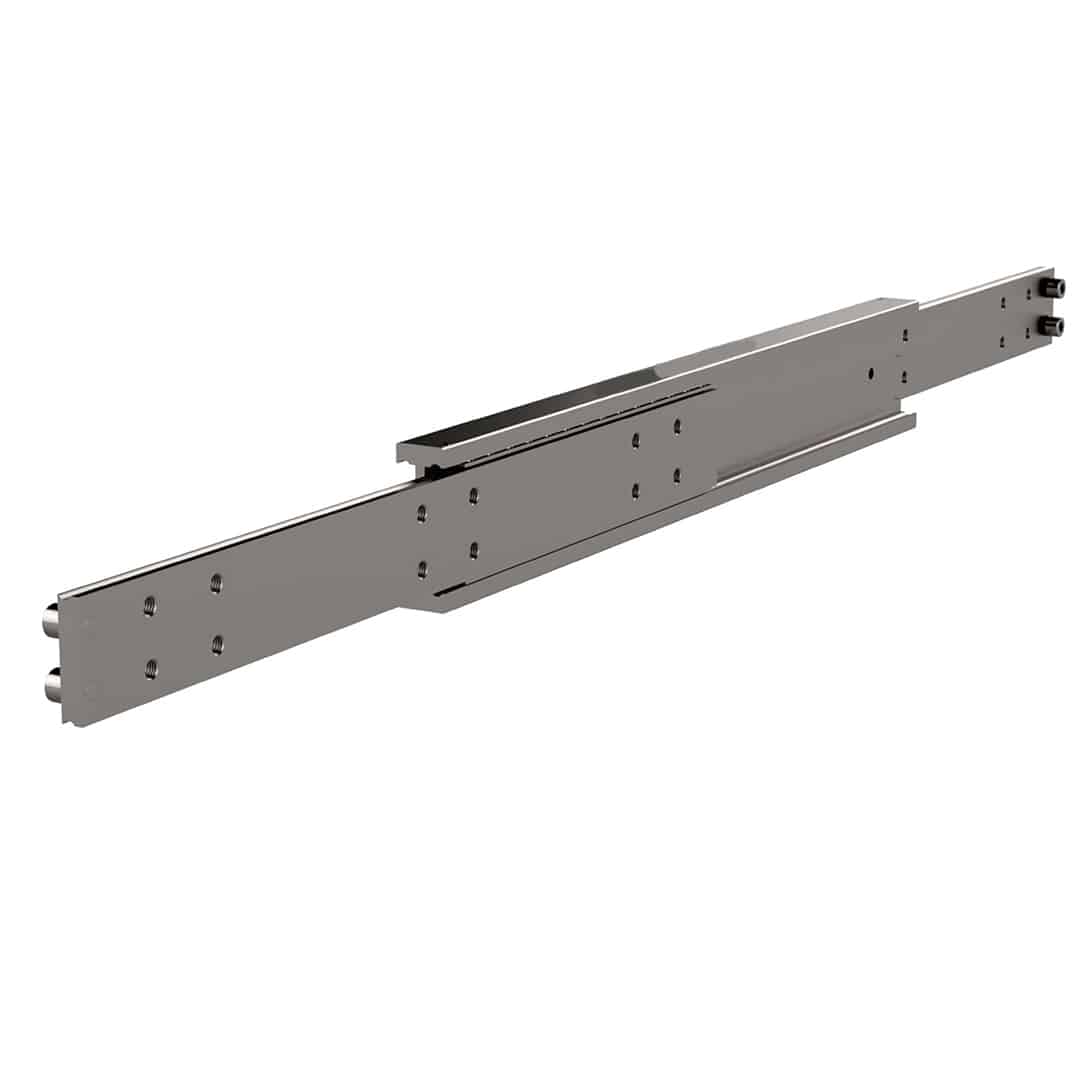

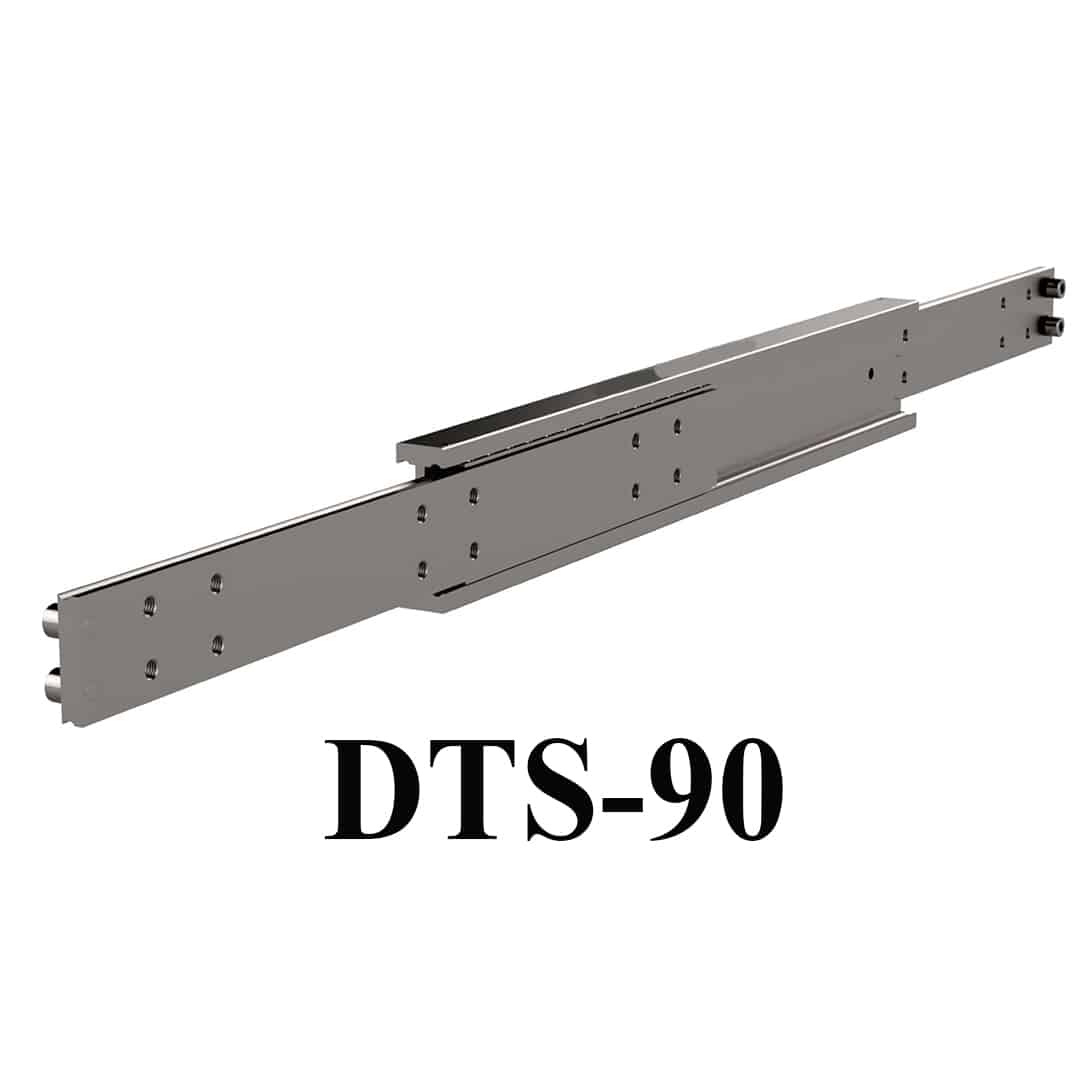

DTS-90 Teleskopik Ray

DTS-90, çok çeşitli uygulamalar için uygun aşırı yük/görev tam uzatmalı bir teleskopik kızaktır (230–1050Kg/çift). 800 mm’de 1 çift, 1050 Kg tam uzatma yük kapasitesine sahiptir. Jeneratörler ve araç bölmesi uzantıları gibi askeri uygulamalar, bu slayt için tipik kullanımlardır.

Soğuk çekilmiş çelik bölümlerden yapılan bu bilyeli aşırı hizmet kızağı, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar. Bu sürgü ayrıca uzatılmış konumdayken uygulanan yüklere karşı mükemmel bir dirence sahiptir ve bu da onu yüksek tork seviyelerine sahip dinamik uygulamalar için ideal bir seçim haline getirir.

Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek kızak varyasyonları üretilebilir. DTS-90 sürgü yan eksende (düz) de kullanılabilir ancak sapmadaki artışla yük kapasitesi yaklaşık %60’a (kızak uzunluğuna bağlı olarak) düşecektir. Tek bir DTS-90, metre başına 19,78 kg ağırlığındadır.

Bu kızağın DTSB versiyonu, kapalı uzunluğa eşit bir ön ve arka uzantı için takılmıştır. Daha fazla bilgi için lütfen mühendislerimize danışın.

Kızaklar EN 10277’ye uygun soğuk çekme C45E+C çelikten imal edilmektedir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e uygun karbon çeliği C85 G100’den imal edilmektedir. Bu kızakların yapısı, bu nedenle yüksek sıcaklıkta montaj için tavsiye edilir.

Yükseklik90 MM
Genişlik36 MM
Yükleme kapasitesi230 – 1050 KG
Montaj Uzunluğu200 – 3000 MM
Uzatma Uzunluğu200 – 3000 MM
Slayt Tipi%100 Açılır
Malzeme TürüÇelik C45 E+C

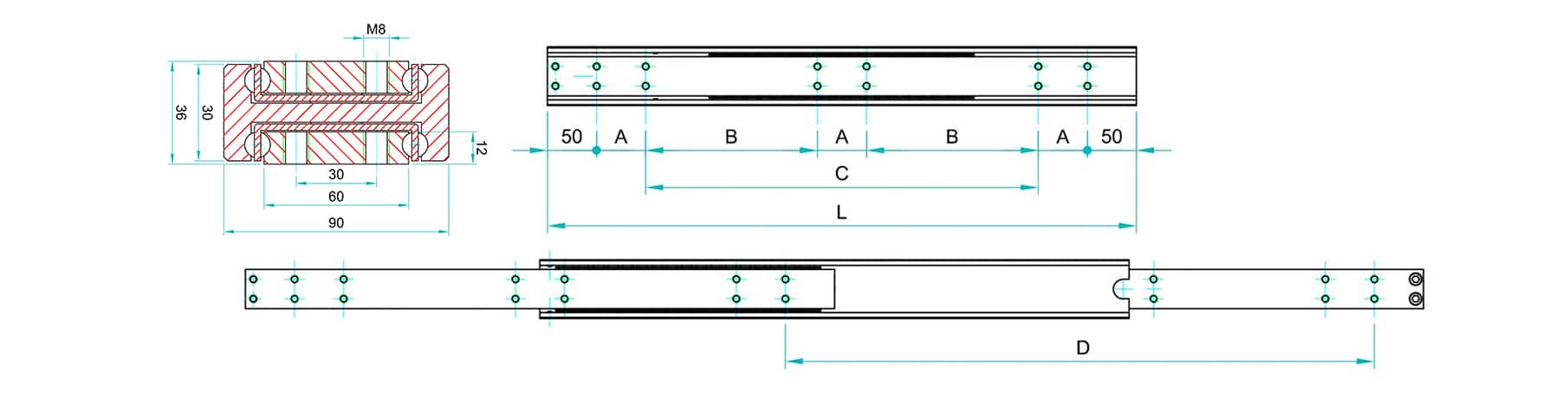

DTS-90Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20020065050
2502507205050
30030078050100
35035083050150
40040086050200
45045089050250
50050094050300
55055096050350
60060098050400
650650100050200
700700103050225
750750104050250
800800105050275
850850104550300
900900103050325
950950101550350
1000100099550375
1050105098050400
1100110095050425
1150115092050450
1200120090050475
1250125088050500
1300130085050525
1350135082050550
1400140079050575
1450145074050600
1500150071050625
1550155069050650
1600160066050675
1650165064050700
17001700620100650
17501750580100675
18001800540100700
18501850500100725
19001900470100750
19501950440100775
20002000420100800
20502050400100825
21002100380100850
21502150360100875
22002200340100900
22502250320100925
23002300300100950
23502350280100975
240024002601001000
245024502401001025
250025002201001050
255025502001001075
260026001801001100
265026501601001125
270027001401001150
275027501201001175
280028001001001200
285028503401001225
290029002901001250
295029502601001275
300030002301001300

DTS-90, çok çeşitli uygulamalar için uygun aşırı yük/görev tam uzatmalı bir teleskopik kızaktır (230–1050Kg/çift). 800 mm’de 1 çift, 1050 Kg tam uzatma yük kapasitesine sahiptir. Jeneratörler ve araç bölmesi uzantıları gibi askeri uygulamalar, bu slayt için tipik kullanımlardır.

Soğuk çekilmiş çelik bölümlerden yapılan bu bilyeli aşırı hizmet kızağı, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyet ve mükemmel düzeyde dirence sahiptir. Buna göre kızak, araçlara ve trenlere monte edilmek için çok uygundur. Denenmiş ve test edilmiş I kiriş formatında inşa edilen bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar. Bu sürgü ayrıca uzatılmış konumdayken uygulanan yüklere karşı mükemmel bir dirence sahiptir ve bu da onu yüksek tork seviyelerine sahip dinamik uygulamalar için ideal bir seçim haline getirir.

Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek kızak varyasyonları üretilebilir. DTS-90 sürgü yan eksende (düz) de kullanılabilir ancak sapmadaki artışla yük kapasitesi yaklaşık %60’a (kızak uzunluğuna bağlı olarak) düşecektir. Tek bir DTS-90, metre başına 19,78 kg ağırlığındadır.

Bu kızağın DTSB versiyonu, kapalı uzunluğa eşit bir ön ve arka uzantı için takılmıştır. Daha fazla bilgi için lütfen mühendislerimize danışın.

Kızaklar EN 10277’ye uygun soğuk çekme C45E+C çelikten imal edilmektedir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e uygun karbon çeliği C85 G100’den imal edilmektedir. Bu kızakların yapısı, bu nedenle yüksek sıcaklıkta montaj için tavsiye edilir.
