DTSB-70 Teleskopik Ray

DTSB-70, önde ve arkada toplam uzatma sunar. Bu, sırayla her ışını serbest bırakan dahili bir sallanan cihaz ile mümkün olmaktadır. Her iki taraftan erişimin sınırlı olabileceği araç içi çekmeceleri veya tren akü kutuları için idealdir.

Bu, çok çeşitli uygulamalar için uygun, aşırı yük/görev tam uzatmalı teleskopik kızaktır (220-700kg/çift). 800 mm’de 1 çift, 700Kg tam uzatma yük kapasitesine sahiptir.

Hassasiyet için işlenmiş bilye paletleri ile soğuk çekilmiş çelik profillerden yapılmış olup, mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, acil durum kamyon pompalarını, tren akü kutularını ve çift yönlü makine korumalarını desteklemek için çok uygundur.

Kiriş serbest bırakma mekanizması, bir kirişin hareket ederken diğerinin sağlam tutulmasını garanti eder. Yükün, bilya kafesinin yanlış hizalanması ve ardından sıkışma ile sürgüden çekildiği bazı sistemlerin aksine.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar. Tek bir DTSB-70, metre başına 13,26 kg ağırlığındadır.

Yükseklik70 MM
Genişlik32 MM
Yükleme kapasitesi220 – 700 KG
Montaj Uzunluğu200 – 2000 MM
Uzatma Uzunluğu200 – 2000 MM
Slayt Tipi%100 Açılır Çift Yönlü
Malzeme TürüÇelik C45 E+C

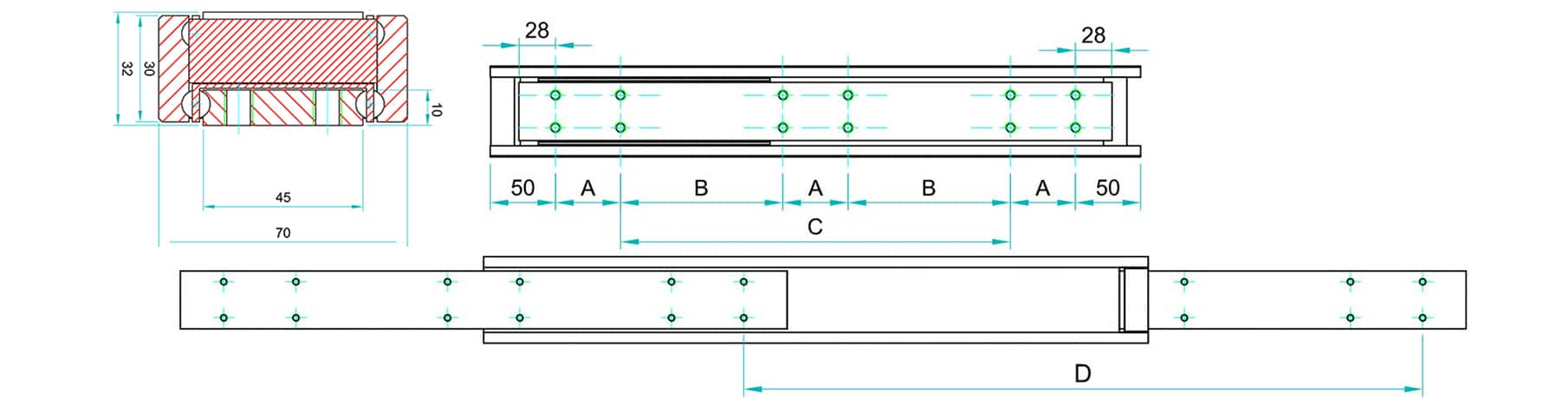

DTSB-70Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20020054050
2502505605050
30030058050100
35035060050150
40040062050200
45045064050250
50050065050300
55055066050350
60060067050400
65065068050200
70070069050225
75075069550250
80080070050275
85085069550300
90090069050325
95095068550350
1000100068050375
1050105066050400
1100110065050425
1150115063050450
1200120061050475
1250125060050500
1300130058050525
1350135055050550
1400140052050575
1450145049050600
1500150046050625
1550155042050650
1600160038050675
1650165035050700
17001700340100650
17501750315100675
18001800300100700
18501850280100725
19001900255100750
19501950240100775
20002000220100800

DTSB-70, önde ve arkada toplam uzatma sunar. Bu, sırayla her ışını serbest bırakan dahili bir sallanan cihaz ile mümkün olmaktadır. Her iki taraftan erişimin sınırlı olabileceği araç içi çekmeceleri veya tren akü kutuları için idealdir.

Bu, çok çeşitli uygulamalar için uygun, aşırı yük/görev tam uzatmalı teleskopik kızaktır (220-700kg/çift). 800 mm’de 1 çift, 700Kg tam uzatma yük kapasitesine sahiptir.

Hassasiyet için işlenmiş bilye paletleri ile soğuk çekilmiş çelik profillerden yapılmış olup, mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, acil durum kamyon pompalarını, tren akü kutularını ve çift yönlü makine korumalarını desteklemek için çok uygundur.

Kiriş serbest bırakma mekanizması, bir kirişin hareket ederken diğerinin sağlam tutulmasını garanti eder. Yükün, bilya kafesinin yanlış hizalanması ve ardından sıkışma ile sürgüden çekildiği bazı sistemlerin aksine.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar. Tek bir DTSB-70, metre başına 13,26 kg ağırlığındadır.
