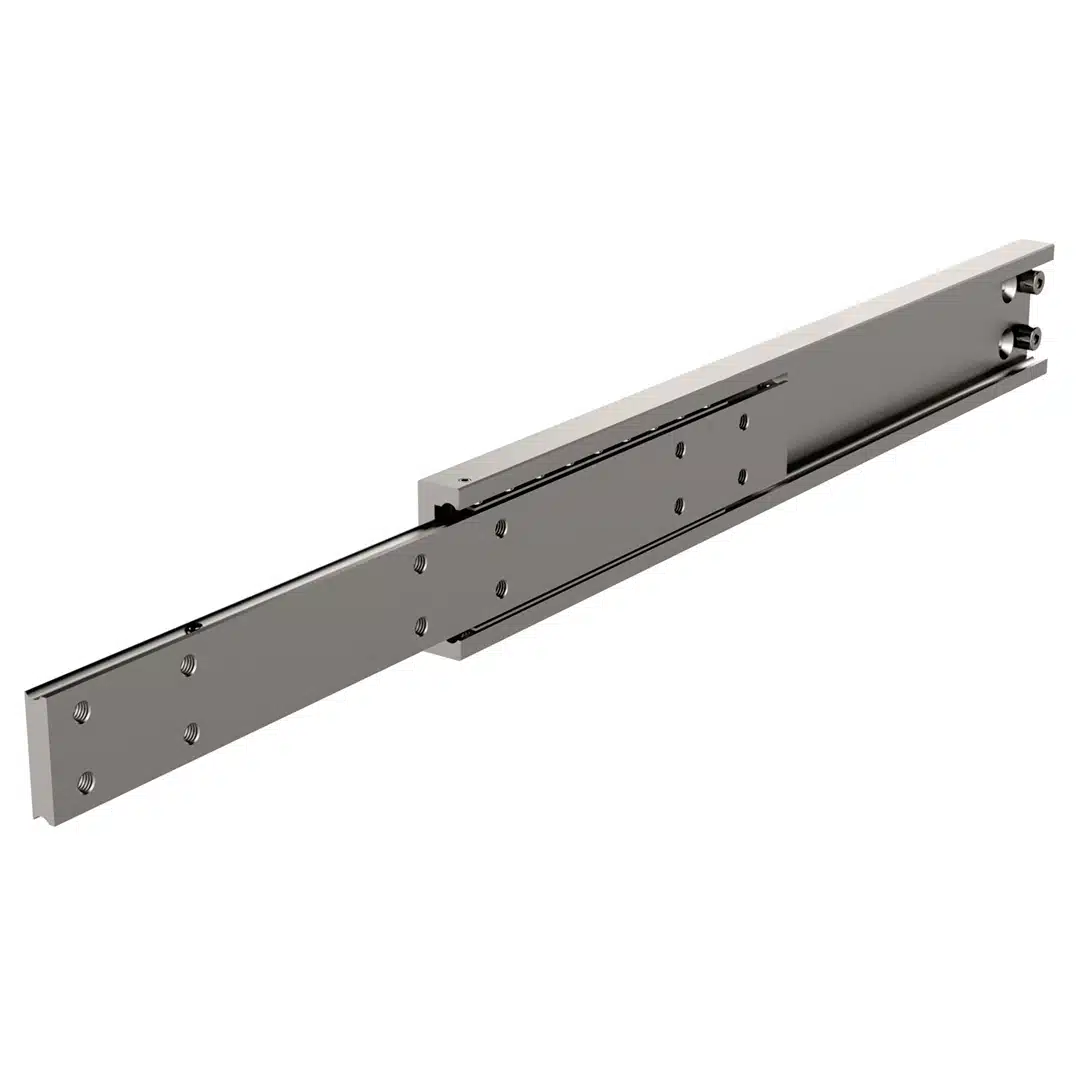

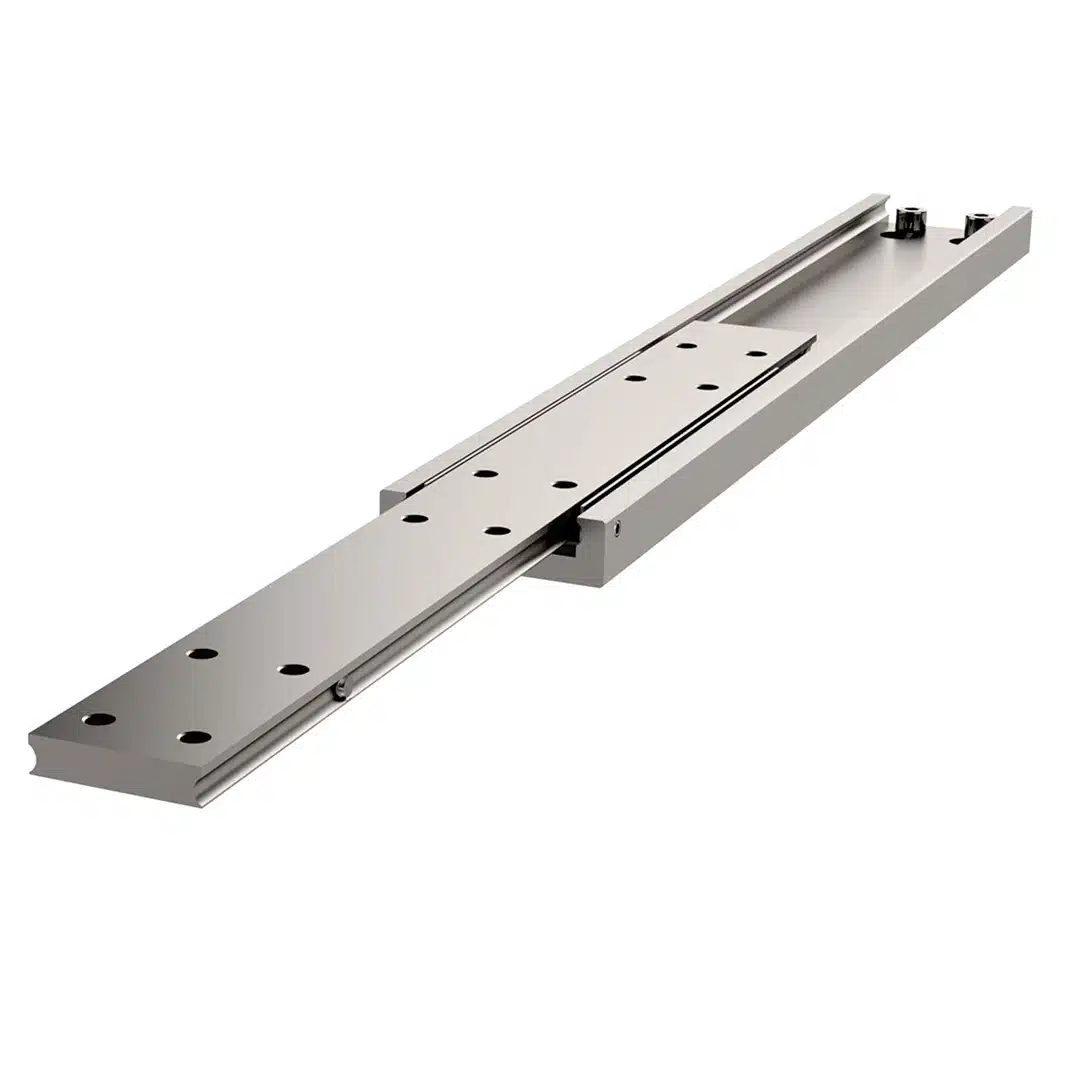

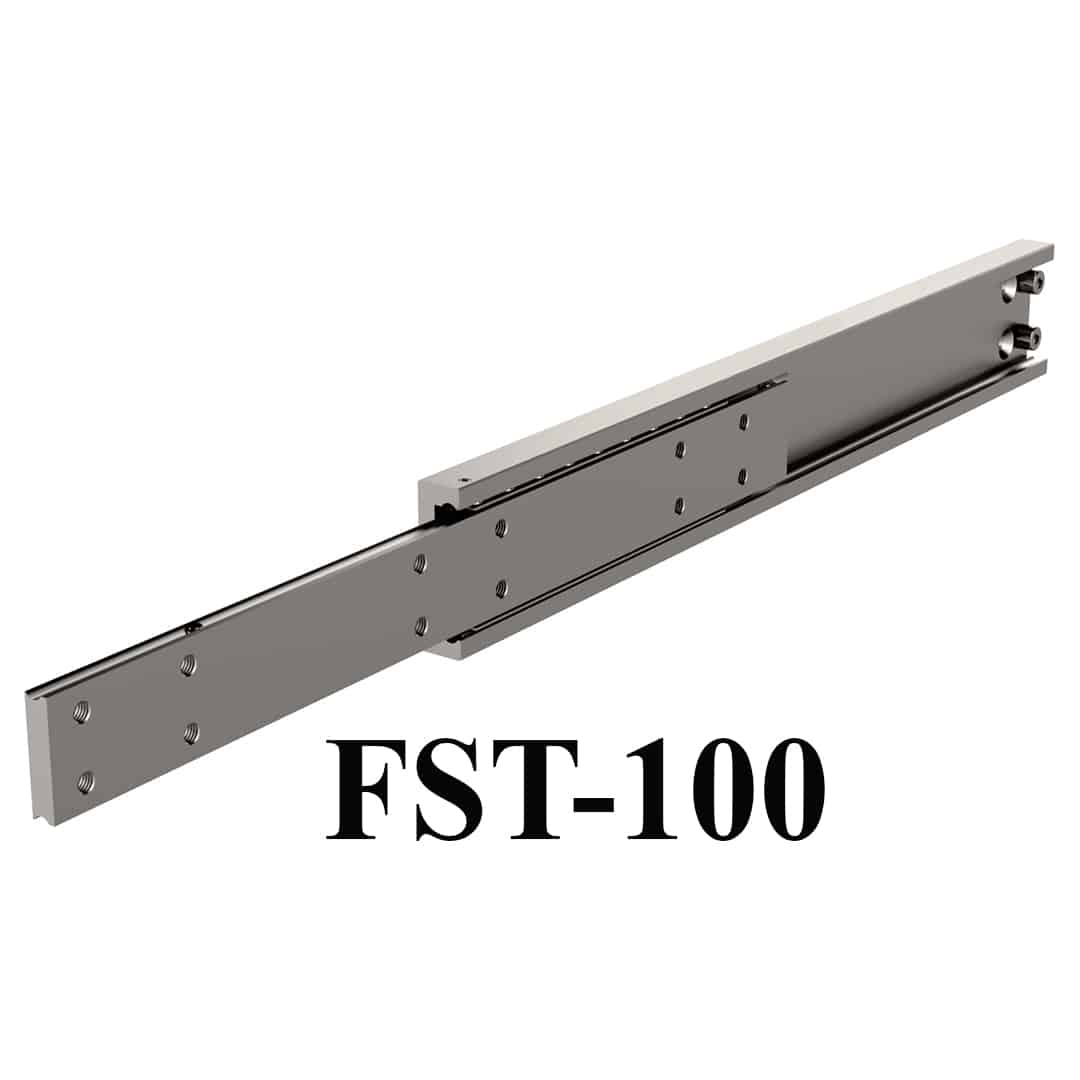

FST-100 Teleskopik Ray

FST-100, kısmi uzantıya sahip dayanıklı bir kızaktır| küçük bir alan zarfından yükü maksimize etmek için tasarlanmıştır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur | ayrıca burulma dayanımının çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/iş %50 uzatma kızağıdır (670–1750 Kg/çift). 700 mm’de bir çift 350 mm hareket mesafesine ve 1750 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FST-100 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi bir direnç seviyesine sahiptir. Buna göre| bu kızak, araçlara montaj için çok uygundur. Masif çelik profilden yapılmıştır | bu teleskopik kızak, yüksek yük kapasitesi için düşük bir toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FST-100 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. %70 uzatma ile temin edilebilir| bu da yük kapasitesini biraz azaltacaktır. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Bu kızağın FSTT versiyonu, ön ve arka uzantılar için takılmıştır| kapalı uzunluğa eşittir.

Kızaklar, EN 10277’ye uygun olarak soğuk çekilmiş C45E C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir| ve bilyalı yataklar, DIN 5401’e uygun karbon çeliği C85 G100’dür. Tek bir FST-100, metre başına 16,76 kg ağırlığındadır.

Yükseklik30 MM
Genişlik11 MM
Yükleme kapasitesi670-1750 KG
Montaj Uzunluğu300 – 2000 MM
Uzatma Uzunluğu150-1000 MM
Slayt Tipi%50 Açılır
Malzeme TürüÇelik C45 E+C

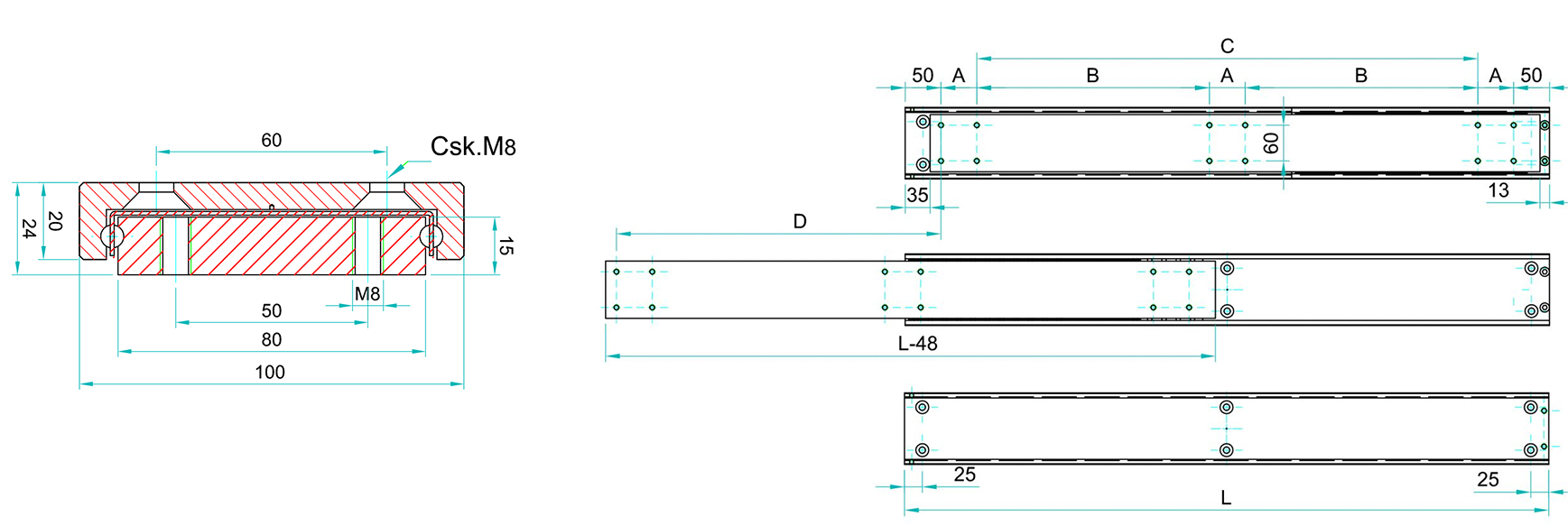

FST-100 Delik Modeli
Montaj Uzunluğu: L Uzatma Uzunluğu: D Taşıma Kapasitesi: KG “A” “B” “C”
300 150 1410 50 100
350 175 1450 50 150
400 200 1510 50 200
450 225 1570 50 250
500 250 1630 50 300
550 275 1670 50 350
600 300 1700 50 400
650 325 1730 50 200
700 350 1750 50 225
750 375 1690 50 250
800 400 1630 50 275
850 425 1550 50 300
900 450 1450 50 325
950 475 1400 50 350
1000 500 1320 50 375
1050 525 1260 50 400
1100 550 1210 50 425
1150 575 1160 50 450
1200 600 1100 50 475

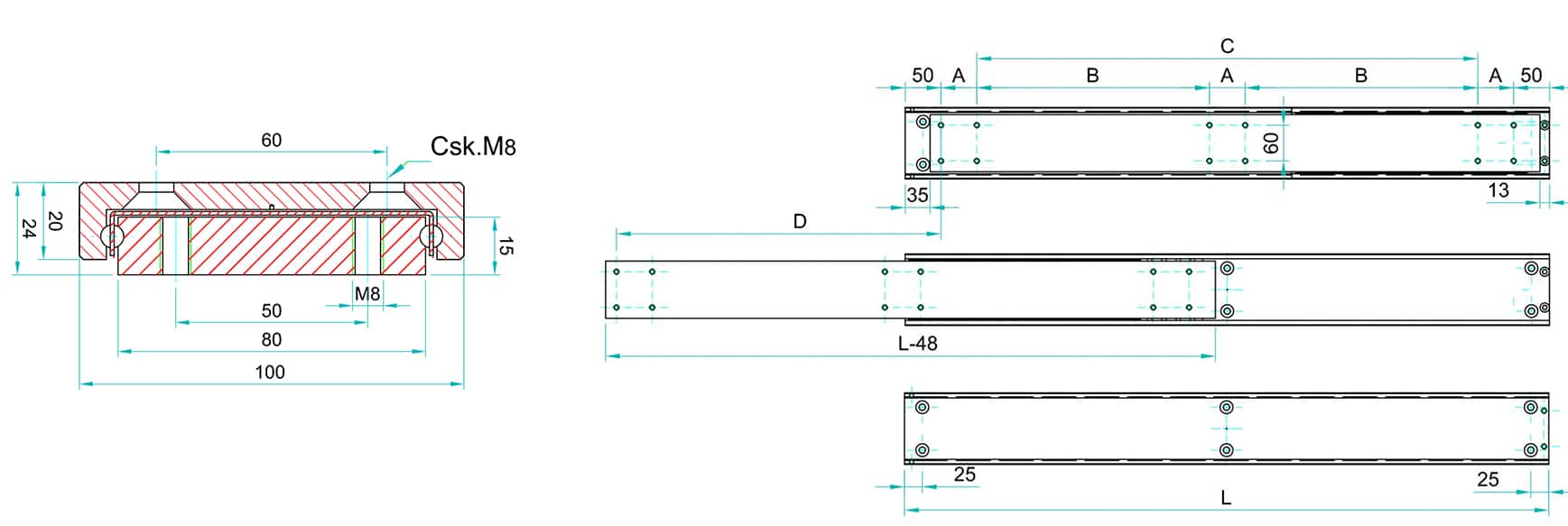

FST-100 Delik Modeli
Montaj Uzunluğu: L Uzatma Uzunluğu: D Taşıma Kapasitesi: KG “A” “B” “C”
1250 625 1070 50 500
1300 650 1030 50 525
1350 675 970 50 550
1400 700 940 50 575
1450 725 900 50 600
1500 750 860 50 625
1550 775 830 50 650
1600 800 790 50 675
1650 825 760 50 700
1700 850 740 100 650
1750 875 730 100 675
1800 900 710 100 700
1850 925 700 100 725
1900 950 690 100 750
1950 975 680 100 775
2000 1000 670 100 800

FST-100, kısmi uzantıya sahip dayanıklı bir kızaktır| küçük bir alan zarfından yükü maksimize etmek için tasarlanmıştır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur | ayrıca burulma dayanımının çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/iş %50 uzatma kızağıdır (670–1750 Kg/çift). 700 mm’de bir çift 350 mm hareket mesafesine ve 1750 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FST-100 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi bir direnç seviyesine sahiptir. Buna göre| bu kızak, araçlara montaj için çok uygundur. Masif çelik profilden yapılmıştır | bu teleskopik kızak, yüksek yük kapasitesi için düşük bir toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FST-100 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. %70 uzatma ile temin edilebilir| bu da yük kapasitesini biraz azaltacaktır. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Bu kızağın FSTT versiyonu, ön ve arka uzantılar için takılmıştır| kapalı uzunluğa eşittir.

Kızaklar, EN 10277’ye uygun olarak soğuk çekilmiş C45E C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir| ve bilyalı yataklar, DIN 5401’e uygun karbon çeliği C85 G100’dür. Tek bir FST-100, metre başına 16,76 kg ağırlığındadır.
