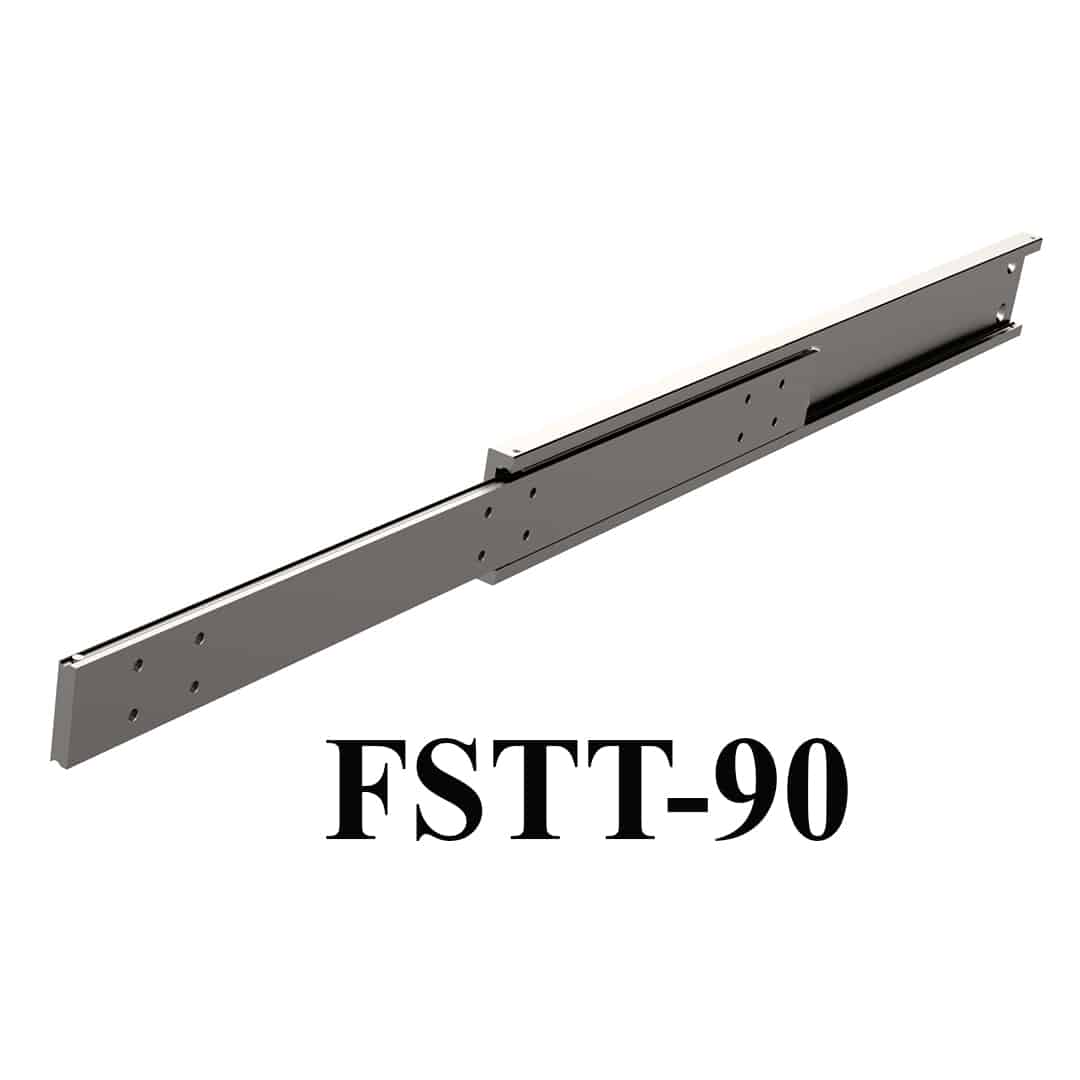

FSTT-90 Teleskopik Ray

FSTT-90, küçük bir alan zarfından yükü maksimize etmek için tasarlanmış, kapalı uzunluğa eşit ön ve arka uzantıya sahip sağlam bir kızaktır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur, ayrıca burulma mukavemetinin çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/görev uzantısı ön ve arka sürgüdür (510–1600 Kg/çift). 700 mm’de bir çift 700 mm hareket mesafesine ve 1600 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FSTT-90 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi düzeyde bir dirence sahiptir. Buna göre, bu kızak araçlara montaj için çok uygundur. Masif çelik profilden yapılan bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FSTT-90 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. Yük kapasitesini biraz azaltacak şekilde %70 uzatma ile tedarik edilebilir. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir ve bilyeler DIN 5401’e göre C85 G100 karbon çeliğidir. Tek bir FSTT-90 13,59 ağırlığındadır. metre başına kg.

Yükseklik90 MM
Genişlik23 MM
Yükleme kapasitesi510-1600 KG
Montaj Uzunluğu300 – 2000 MM
Uzatma Uzunluğu300-2000 MM
Slayt Tipi%50 Açılır Çift Yönlü
Malzeme TürüÇelik C45 E+C

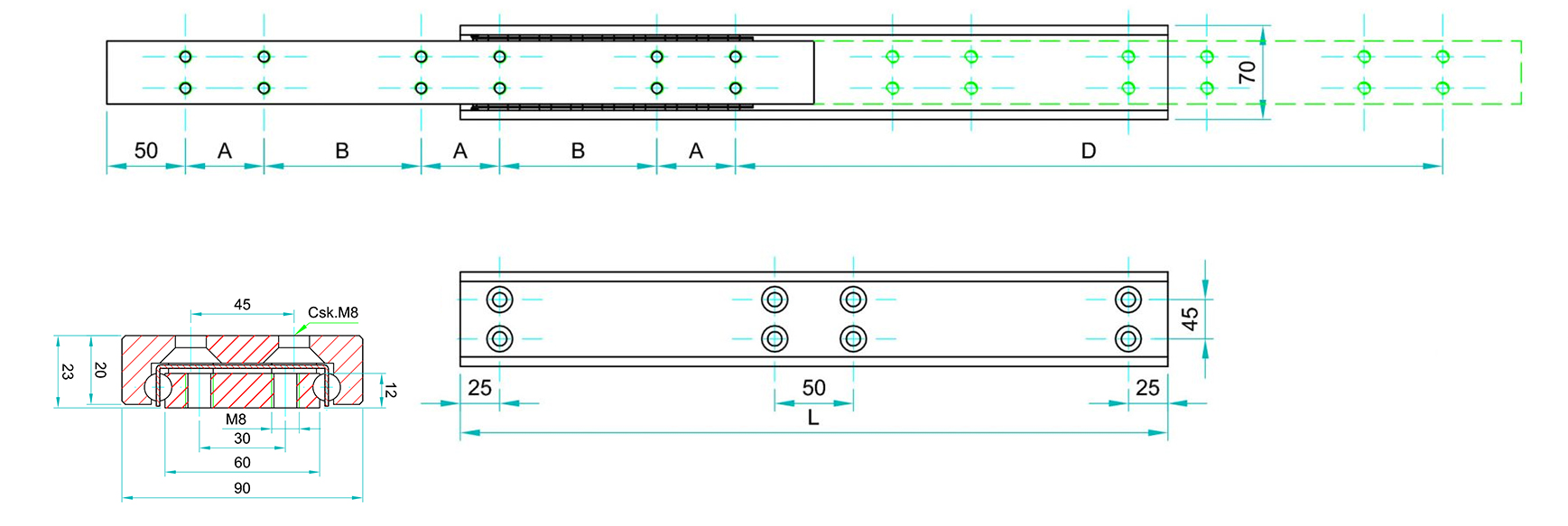

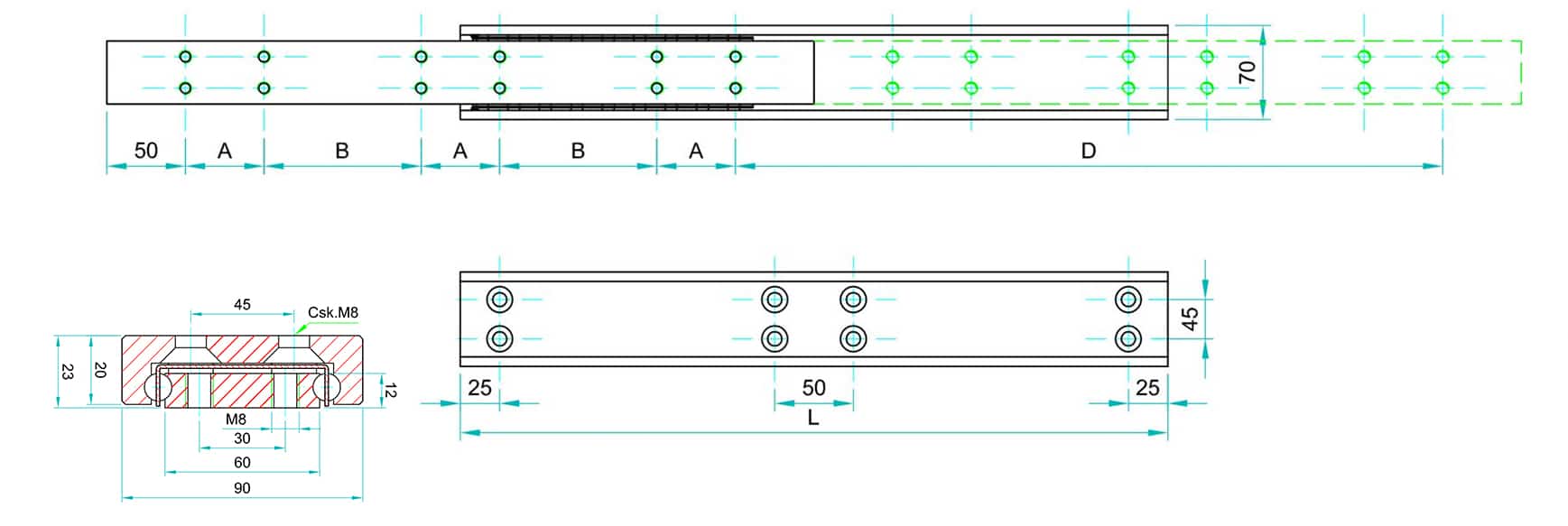

FSTT-90Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
300300126050100
350350130050150
400400138050200
450450144050250
500500148050300
550550152050350
600600155050400
650650158050200
700700160050225
750750156050250
800800150050275
850850144050300
900900136050325
950950132050350
10001000124050375
10501050118050400
11001100110050425
11501150101050450
1200120095050475
1250125090050500
1300130085050525
1350135081050550
1400140078050575
1450145073050600
1500150069050625
1550155065050650
1600160063050675
1650165061050700
17001700600100650
17501750590100675
18001800580100700
18501850565100725
19001900545100750
19501950525100775
20002000510100800

FSTT-90, küçük bir alan zarfından yükü maksimize etmek için tasarlanmış, kapalı uzunluğa eşit ön ve arka uzantıya sahip sağlam bir kızaktır. Özellikle trenler ve askeriye için ağır hizmet koltukları için uygundur, ayrıca burulma mukavemetinin çok önemli olduğu geniş bir uygulama yelpazesine sahiptir.

Bu, ağır yük/görev uzantısı ön ve arka sürgüdür (510–1600 Kg/çift). 700 mm’de bir çift 700 mm hareket mesafesine ve 1600 Kg yük kapasitesine sahiptir. Soğuk çekilmiş çelik profillerden ve hassas frezelenmiş bilyalı raylardan yapılan FSTT-90 teleskopik kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi düzeyde bir dirence sahiptir. Buna göre, bu kızak araçlara montaj için çok uygundur. Masif çelik profilden yapılan bu teleskopik kızak, yüksek yük kapasitesi için düşük toplam kızak yüksekliği sunar. Kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu dinamik uygulamalar ve manuel olarak çalıştırılan sistemler için mükemmel bir seçim haline getirir.

FSTT-90 çekmece kızağı yan ekseninde de kullanılabilir ancak yük kapasitesi, ana ekseninde bizim için belirtilen yükün %60’ına düşürülecektir. Yük kapasitesini biraz azaltacak şekilde %70 uzatma ile tedarik edilebilir. Bu ücretsiz seçenek için lütfen satış mühendislerimize danışın.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan imal edilmiştir ve bilyeler DIN 5401’e göre C85 G100 karbon çeliğidir. Tek bir FSTT-90 13,59 ağırlığındadır. metre başına kg.
