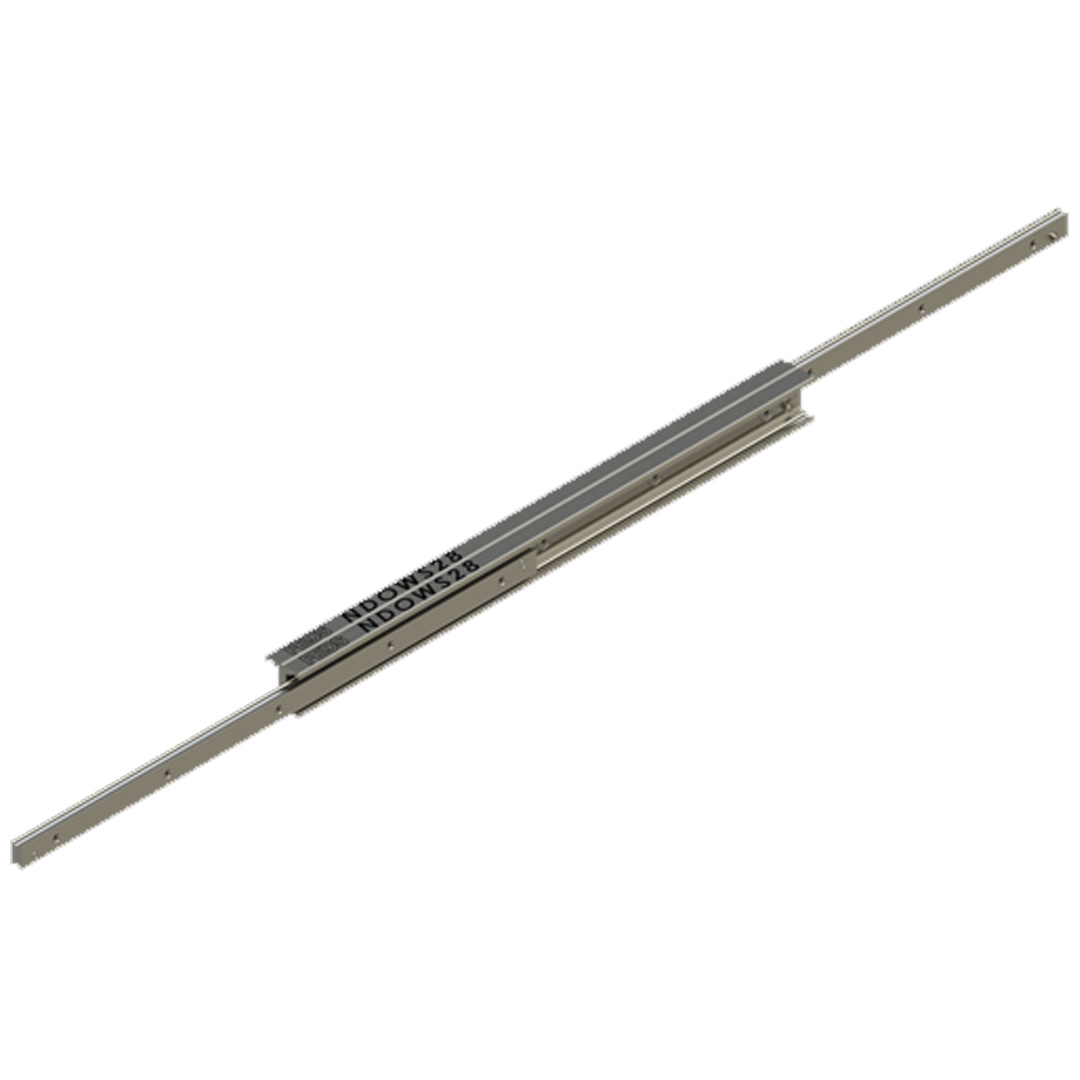

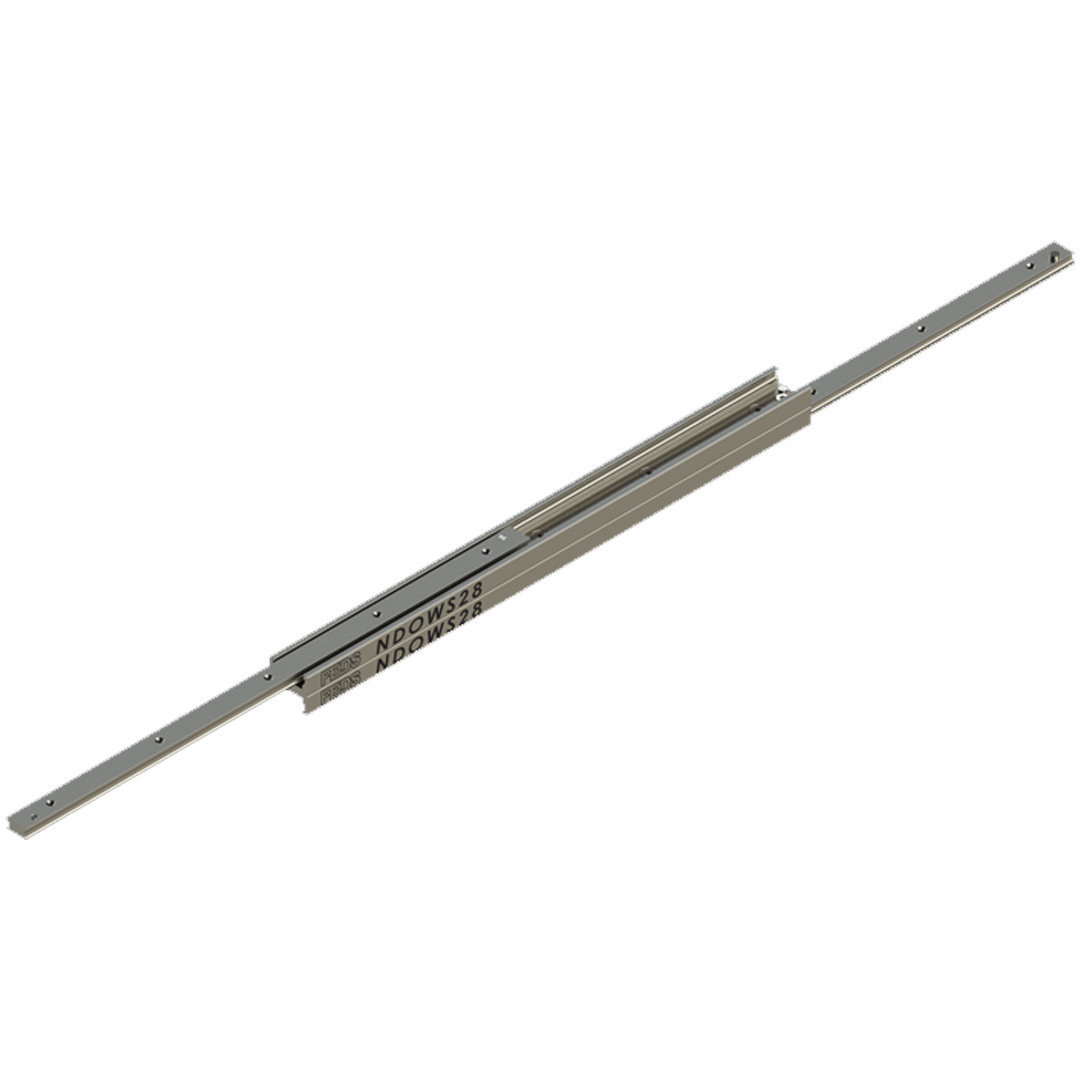

NDOWS2826-A Ekstrem Yük Kapasiteli Teleskopik Ray (50kg – 175kg)
Endüstriyel projelerinizde yüksek performans ve güvenilirlik arıyorsanız, NDOWS2826-A ağır hizmet tipi tam açılım teleskopik ray tam size göre. Havacılık, savunma sanayii ve ağır lojistik uygulamaları için optimize edilen bu model, en zorlu dinamik yüklerde bile kusursuz çalışır.
Dayanıklılık ve Yüksek Mühendislik
Soğuk çekme C45E+C çelikten (EN 10277) üretilen bu bilyalı ray sistemi, kapalı konumda statik yük taşırken darbe ve titreşime karşı üstün direnç gösterir. Bu özelliği sayesinde askeri araç montajları ve mobil bakım platformları için ideal bir çözüm sunar.
Öne Çıkan Avantajlar
Yüksek Taşıma Gücü: 550mm boyundaki bir çift ray, tam açılımda 175 kg yükü yüksek güvenlik marjıyla taşır.
I-Kiriş (I-Beam) Tasarımı: Klasik I-kiriş formatı, düşük profil yüksekliğine rağmen maksimum yük kapasitesi sağlar.
Dinamik Yük Direnci: Uzun açılımlarda yüksek tork direnci göstererek manuel sistemlerde ve hareketli mekanizmalarda esnemeyi minimize eder.
Esnek Kullanım: Yatay (flat) montaj imkanı sunar. Yatay montajda taşıma kapasitesi yaklaşık %60 oranında değişmektedir.
Uygulama Alanları
NDOWS2826-A, farklı uzunluk, yüzey işlemi ve montaj seçenekleriyle özelleştirilebilir:
Askeri Araçlar: Mühimmat ve ekipman çekmeceleri.
Havacılık: Uçak kanat bakım yolları ve platformlar.
Özel Araç Tasarımı: Teşhir ve sergi araçlarının genişletilebilir bölümleri.
Endüstriyel Çözümler: Manuel torkun yüksek olduğu raylı sistemler.
Fastenfix Güvencesi: Projenize özel uzunluk ve teknik modifikasyonlar için bizimle iletişime geçin. Ağır yüklerinize profesyonel çözümler sunuyoruz.
| Yükseklik | 28 MM |
|---|---|
| Genişlik | 26 MM |
| Yükleme kapasitesi | 50 - 175 KG |
| Montaj Uzunluğu | 200 - 1200 MM |
| Uzatma Uzunluğu | 200 - 1200 MM |
| Slayt Tipi | %100 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NDOWS2826-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 200 | 200 | 50 | 50 | – | – |
| 250 | 250 | 60 | 50 | – | 50 |
| 300 | 300 | 70 | 50 | – | 100 |
| 350 | 350 | 80 | 50 | – | 150 |
| 400 | 400 | 90 | 50 | – | 200 |
| 450 | 450 | 120 | 50 | – | 250 |
| 500 | 500 | 150 | 50 | – | 300 |
| 550 | 550 | 175 | 50 | 150 | – |
| 600 | 600 | 170 | 50 | 175 | – |
| 650 | 650 | 165 | 50 | 200 | – |
| 700 | 700 | 140 | 50 | 225 | – |
| 750 | 750 | 135 | 50 | 250 | – |
| 800 | 800 | 120 | 50 | 275 | – |
| 850 | 850 | 110 | 50 | 300 | – |
| 900 | 900 | 100 | 50 | 325 | – |
| 950 | 950 | 95 | 50 | 350 | – |
| 1000 | 1000 | 90 | 50 | 375 | – |
| 1050 | 1050 | 80 | 50 | 400 | – |
| 1100 | 1100 | 70 | 50 | 425 | – |
| 1150 | 1150 | 60 | 50 | 450 | – |
| 1200 | 1200 | 50 | 50 | 475 | – |
