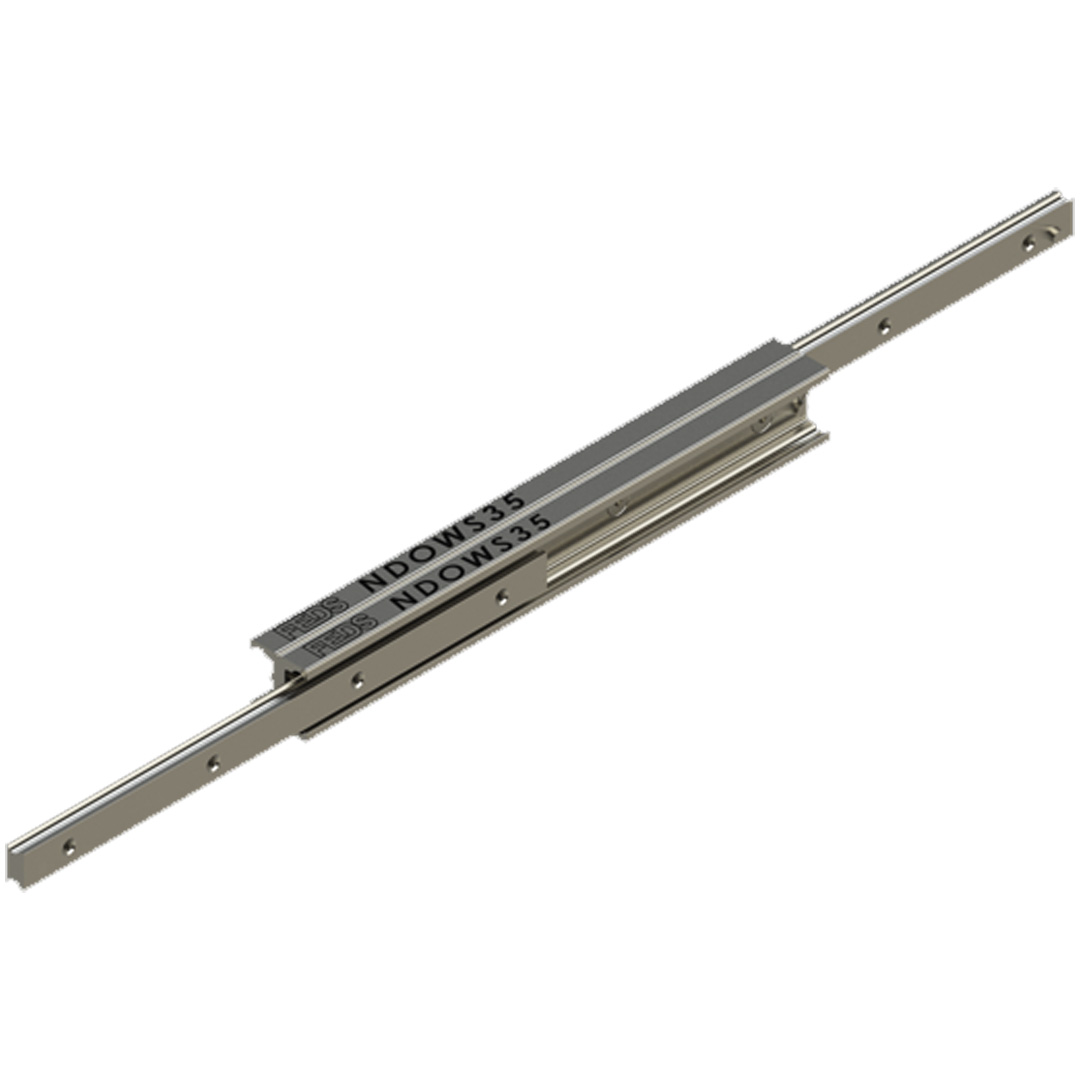

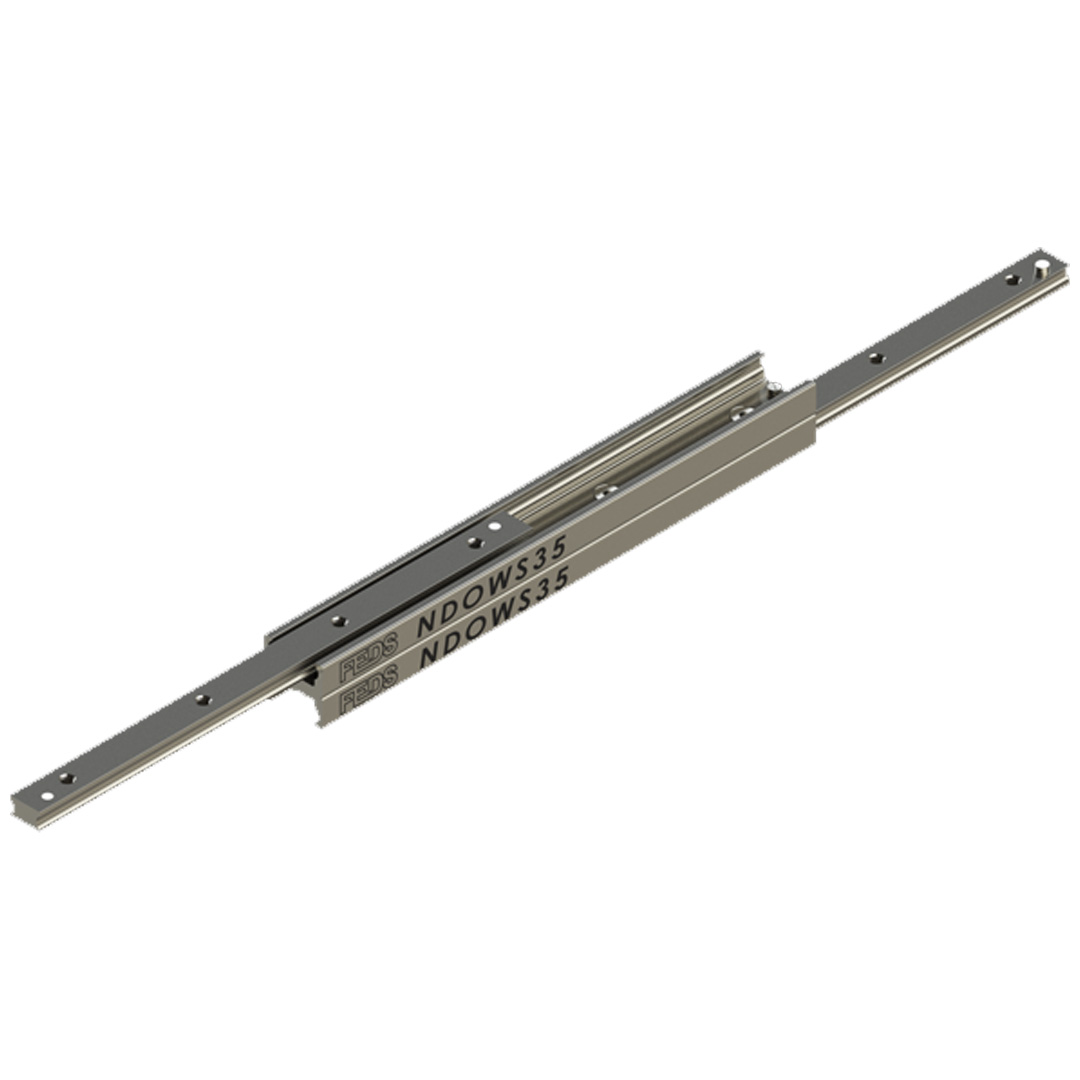

NDOWS3534-A Ağır Hizmet Tipi Teleskobik Ray (380 kg Kapasite)
NDOWS3534-A, 90 kg’dan 380 kg’a kadar yük taşıma kapasitesine sahip, ekstrem yükler ve zorlu çalışma koşulları için tasarlanmış tam açılım teleskobik raydır. Endüstriyel bakım platformlarından askeri araçlara kadar güvenilirliğin kritik olduğu her noktada en yüksek performansı sunar.
Öne Çıkan Özellikler ve Avantajlar
Yüksek Taşıma Kapasitesi: 600 mm boyundaki bir çift ray, yüksek güvenlik marjı ile tam açılımda 380 kg yük taşıyabilir.
Üstün Mukavemet: Soğuk çekilmiş çelik profillerden üretilen ray, kapalı konumdaki statik yüklerde şok ve titreşime karşı mükemmel direnç gösterir.
I-Beam Tasarımı: Klasikleşmiş “I kiriş” (I-beam) formatı sayesinde, yüksek yük kapasitesine rağmen oldukça düşük bir profil yüksekliği sunar.
Dinamik Performans: Uzun boylarda oluşan yüksek tork değerlerine ve dinamik yüklere karşı dayanıklıdır; manuel operasyonlu sistemler için idealdir.
Eksenel Kullanım Esnekliği: Raylar yatay (düz) eksende de kullanılabilir. Bu durumda taşıma kapasitesi (uzunluğa bağlı olarak) yaklaşık %60 oranında değişmekte ve esneme payı artmaktadır.
Kullanım Alanları
NDOWS3534-A serisi, dayanıklılığın ön planda olduğu şu alanlarda yaygın olarak tercih edilmektedir:
Askeri ve Savunma Sanayi: Zırhlı araç çekmeceleri ve ekipman taşıyıcıları.
Havacılık: Uçak kanat bakım yürüme yolları ve servis platformları.
Endüstriyel Tasarım: Teşhir araçları genişletme sistemleri ve ağır iş tezgahları.
Ulaşım: Demiryolu ve ticari araçlarda ağır yükleme bölmeleri.
| Yükseklik | 35 MM |
|---|---|
| Genişlik | 34 MM |
| Yükleme kapasitesi | 70 - 380 KG |
| Montaj Uzunluğu | 200 - 1600 MM |
| Uzatma Uzunluğu | 200 - 1600 MM |
| Slayt Tipi | %100 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NDOWS3534-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 200 | 200 | 90 | 50 | – | – |
| 250 | 250 | 150 | 50 | – | 50 |
| 300 | 300 | 180 | 50 | – | 100 |
| 350 | 350 | 200 | 50 | – | 150 |
| 400 | 400 | 230 | 50 | – | 200 |
| 450 | 450 | 250 | 50 | – | 250 |
| 500 | 500 | 320 | 50 | – | 300 |
| 550 | 550 | 360 | 50 | 150 | – |
| 600 | 600 | 380 | 50 | 175 | – |
| 650 | 650 | 350 | 50 | 200 | – |
| 700 | 700 | 330 | 50 | 225 | – |
| 750 | 750 | 310 | 50 | 250 | – |
| 800 | 800 | 290 | 50 | 275 | – |
| 850 | 850 | 270 | 50 | 300 | – |
| 900 | 900 | 250 | 50 | 325 | – |
| 950 | 950 | 230 | 50 | 350 | – |
| 1000 | 1000 | 210 | 50 | 375 | – |
| 1050 | 1050 | 190 | 50 | 400 | – |
| 1100 | 1100 | 170 | 50 | 425 | – |
| 1150 | 1150 | 165 | 50 | 450 | – |
| 1200 | 1200 | 160 | 50 | 475 | – |
| 1250 | 1250 | 155 | 50 | 500 | - |
| 1300 | 1300 | 140 | 50 | 525 | - |
| 1350 | 1350 | 130 | 50 | 550 | - |
| 1400 | 1400 | 120 | 50 | 575 | - |
| 1450 | 1450 | 110 | 50 | 600 | - |
| 1500 | 1500 | 90 | 50 | 625 | - |
| 1550 | 1550 | 80 | 50 | 650 | - |
| 1600 | 1600 | 70 | 50 | 675 | - |
NDOWS3534-A Ağır Hizmet Tipi Teleskobik Ray (380 kg Kapasite)
NDOWS3534-A, 90 kg’dan 380 kg’a kadar yük taşıma kapasitesine sahip, ekstrem yükler ve zorlu çalışma koşulları için tasarlanmış tam açılım teleskobik raydır. Endüstriyel bakım platformlarından askeri araçlara kadar güvenilirliğin kritik olduğu her noktada en yüksek performansı sunar.
Öne Çıkan Özellikler ve Avantajlar
Yüksek Taşıma Kapasitesi: 600 mm boyundaki bir çift ray, yüksek güvenlik marjı ile tam açılımda 380 kg yük taşıyabilir.
Üstün Mukavemet: Soğuk çekilmiş çelik profillerden üretilen ray, kapalı konumdaki statik yüklerde şok ve titreşime karşı mükemmel direnç gösterir.
I-Beam Tasarımı: Klasikleşmiş “I kiriş” (I-beam) formatı sayesinde, yüksek yük kapasitesine rağmen oldukça düşük bir profil yüksekliği sunar.
Dinamik Performans: Uzun boylarda oluşan yüksek tork değerlerine ve dinamik yüklere karşı dayanıklıdır; manuel operasyonlu sistemler için idealdir.
Eksenel Kullanım Esnekliği: Raylar yatay (düz) eksende de kullanılabilir. Bu durumda taşıma kapasitesi (uzunluğa bağlı olarak) yaklaşık %60 oranında değişmekte ve esneme payı artmaktadır.
Kullanım Alanları
NDOWS3534-A serisi, dayanıklılığın ön planda olduğu şu alanlarda yaygın olarak tercih edilmektedir:
Askeri ve Savunma Sanayi: Zırhlı araç çekmeceleri ve ekipman taşıyıcıları.
Havacılık: Uçak kanat bakım yürüme yolları ve servis platformları.
Endüstriyel Tasarım: Teşhir araçları genişletme sistemleri ve ağır iş tezgahları.
Ulaşım: Demiryolu ve ticari araçlarda ağır yükleme bölmeleri.
