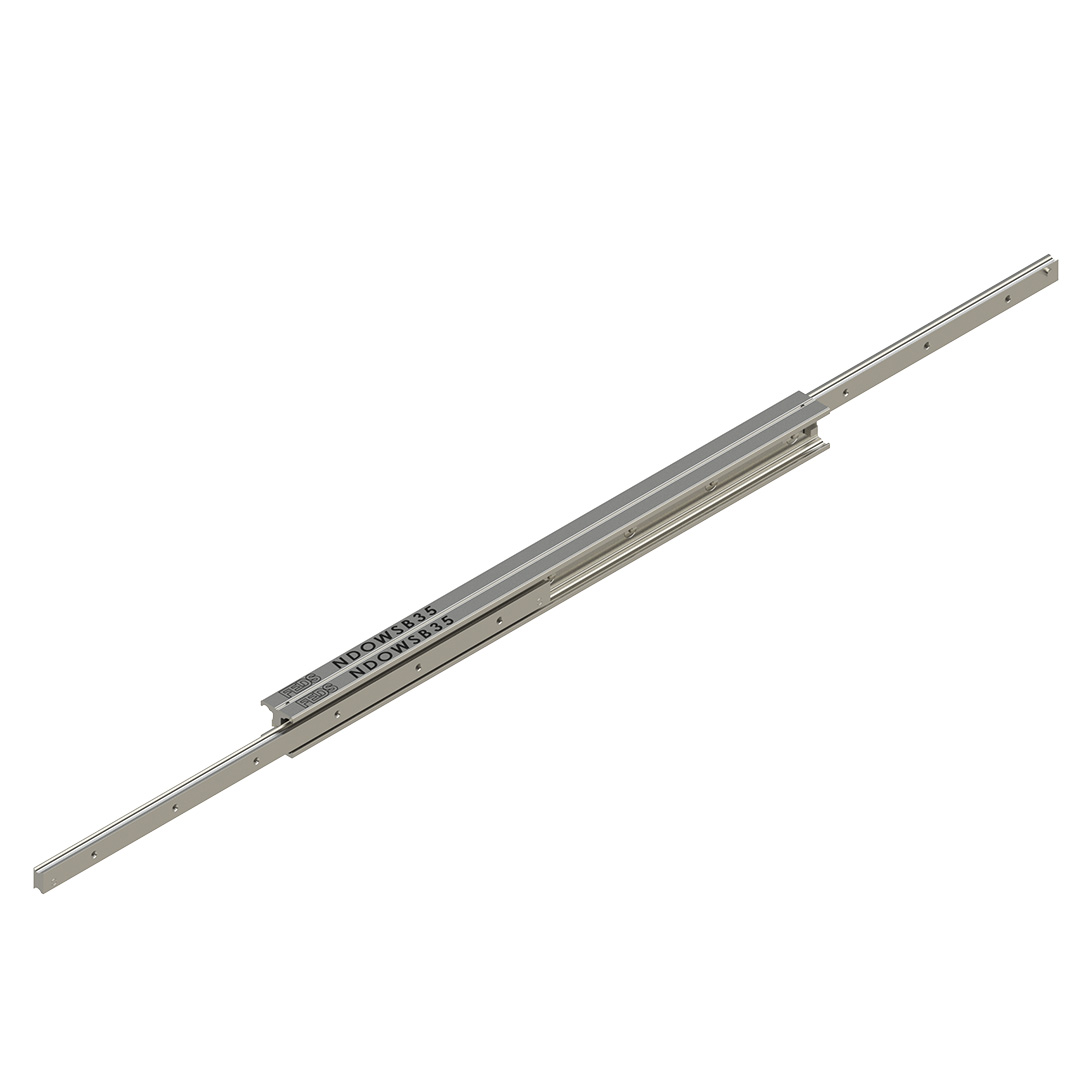

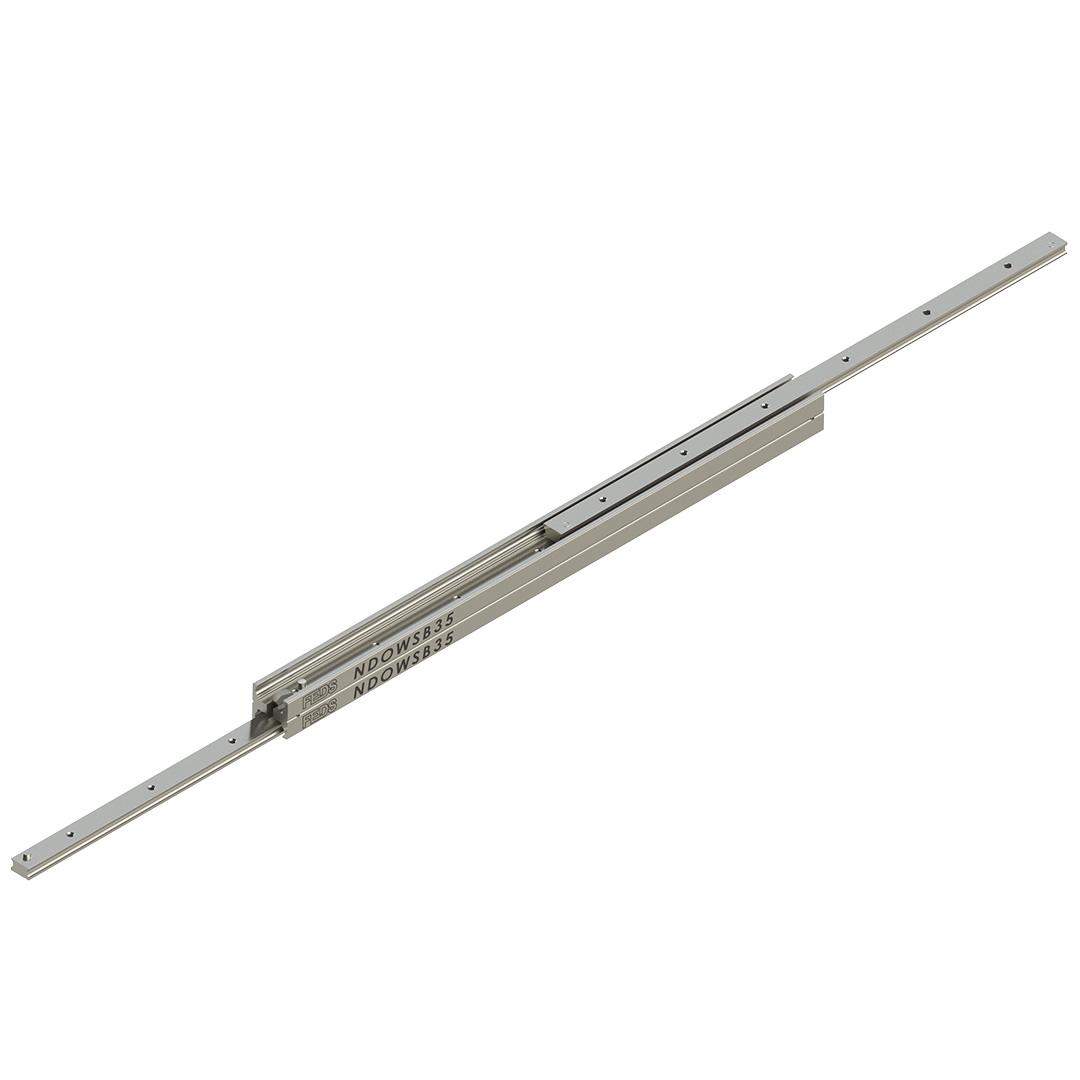

NDOWSB3534-B Çift Yönlü Ağır Hizmet Teleskopik Ray (100% Açılım)
FastenFix güvencesiyle sunulan NDOWSB3534-B, dar alanlarda maksimum yük performansı için tasarlanmış, tam açılımlı (front & rear) çift yönlü bir teleskopik raydır. Özellikle her iki taraftan erişim gerektiren araç üstü ekipmanlar ve çift yönlü makine muhafazaları için rakipsizdir.
Öne Çıkan Özellikler ve Avantajlar
Çift Yönlü Hareket Kapasitesi: Benzersiz rocker (salıncak) sistemi sayesinde raylar, kapalı konumdan hem öne hem de arkaya doğru tam açılım sağlar.
Ekstrem Yük Direnci: I-profil (I-beam) yapısı sayesinde eksenel ve koaksiyel tork yüklerine karşı yüksek direnç gösterir. Tam açılımda dahi minimum esneme ve düşük çalışma kuvveti sunar.
Yüksek Taşıma Kapasitesi: Çift başına 90 kg ile 380 kg arasında yük taşıyabilir. Örneğin; 610 mm uzunluğundaki bir çift ray, her iki yöne 648 mm açılım yaparak 380 kg yük taşıma kapasitesine ulaşır.
Sarsıntı ve Şok Direnci: Hassas işlenmiş bilye yolları ve soğuk çekme çelik yapısı, kapalı konumdaki dinamik yüklerde şok ve titreşime karşı üstün koruma sağlar.
| Özellik | Detay / Standart |
| Ana Malzeme | Soğuk Çekme Çelik C45E+C (EN 10277) |
| Bilye Kafesleri | Lazer kesim, çinko kaplama sac metal |
| Bilye Yatakları | Karbon Çelik C85 G100 (DIN 5401) |
| Ağırlık | Metre başına 6.80 kg (Tek ray için) |
| Kaplama Derinliği | 10-12 Mikron (Alkali Çinko) |
| Korozyon Direnci | 1.032 Saat (Kırmızı pas oluşumuna kadar) |
| Kalite Akreditasyonu | ISO9001-2015 |
| Sertifikalar | RoHS & REACH Uyumluluğu |
Uygulama Alanları
Araç Üstü Ekipmanlar: Şasinin her iki yanından erişilmesi gereken çekmeceler ve tepsiler.
Endüstriyel Makineler: Çift yönlü hareket eden koruma panelleri ve bakım kapakları.
Torsiyonel Dayanım: Burulma direncinin kritik olduğu yüksek hassasiyetli endüstriyel uygulamalar.
Montaj ve Esneklik
NDOWSB3534-B, standart dikey montajın yanı sıra yatay (düz) eksende de monte edilebilir. Ancak yatay montajda taşıma kapasitesinin beyan edilen değerden %60-80 oranında azalacağı unutulmamalıdır.
Müşteri taleplerine göre; özel kapalı boylar, farklı açılım mesafeleri, paslanmaz çelik bilye seçenekleri ve özel yüzey işlemleri ile bespoke (özel üretim) çözümler sunulabilmektedir.
Kalite Sertifikaları
Üretim sürecimiz ISO9001-2015 akreditasyonuna sahiptir. Ürünlerimiz RoHS ve REACH sertifikalıdır; çevreye duyarlı ve uluslararası standartlara tam uyumlu olarak üretilmektedir.
Fastenfix ile projelerinizde en ağır yükleri, en dar alanlarda güvenle taşıyın!

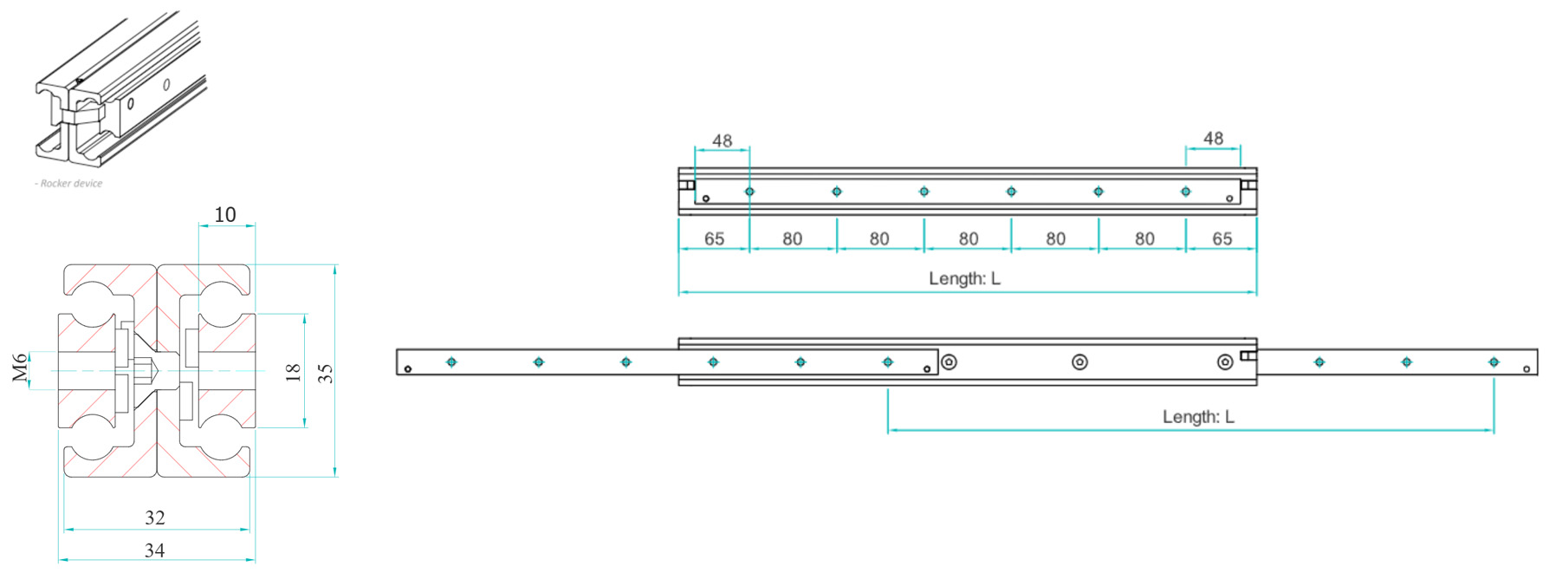

| Yükseklik | 35 MM |
|---|---|
| Genişlik | 34 MM |
| Yükleme kapasitesi | 90 - 380 KG |
| Montaj Uzunluğu | 210 - 1490 MM |
| Uzatma Uzunluğu | 256 - 1516 MM |
| Slayt Tipi | %100 Açılır Çift Yönlü |
| Malzeme Türü | Çelik C45 E+C |
| NDOWSB3534-B | |||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | Delik Sayısı |
| 210 | 256 | 90 | 3 |
| 290 | 316 | 175 | 4 |
| 370 | 404 | 210 | 5 |
| 450 | 496 | 250 | 6 |
| 530 | 556 | 360 | 7 |
| 610 | 648 | 380 | 8 |
| 690 | 736 | 345 | 9 |
| 770 | 796 | 310 | 10 |
| 850 | 888 | 270 | 11 |
| 930 | 976 | 235 | 12 |
| 1010 | 1036 | 205 | 13 |
| 1090 | 1124 | 170 | 14 |
| 1170 | 1216 | 160 | 15 |
| 1250 | 1276 | 155 | 16 |
| 1330 | 1364 | 130 | 17 |
| 1410 | 1456 | 110 | 18 |
| 1490 | 1516 | 90 | 19 |
