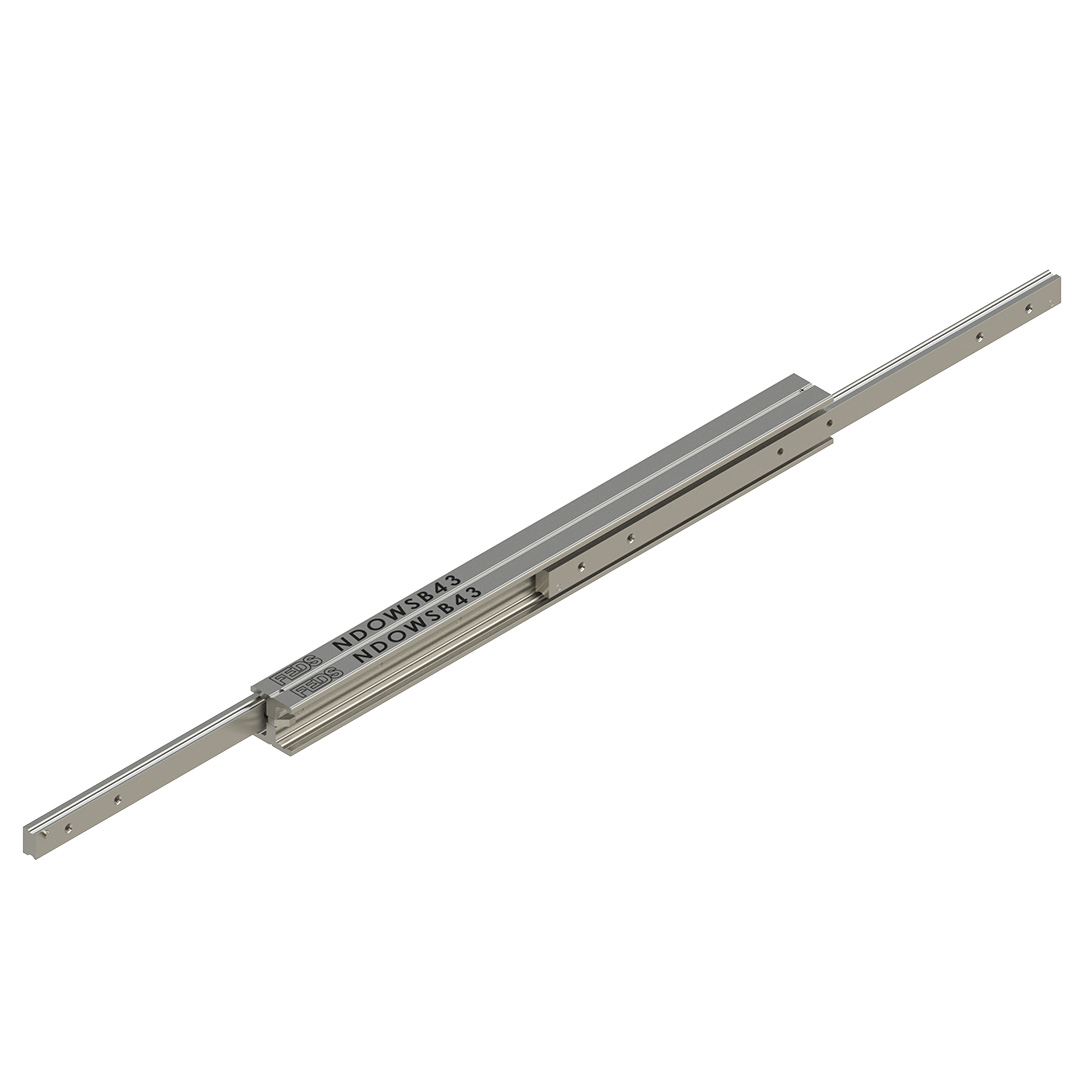

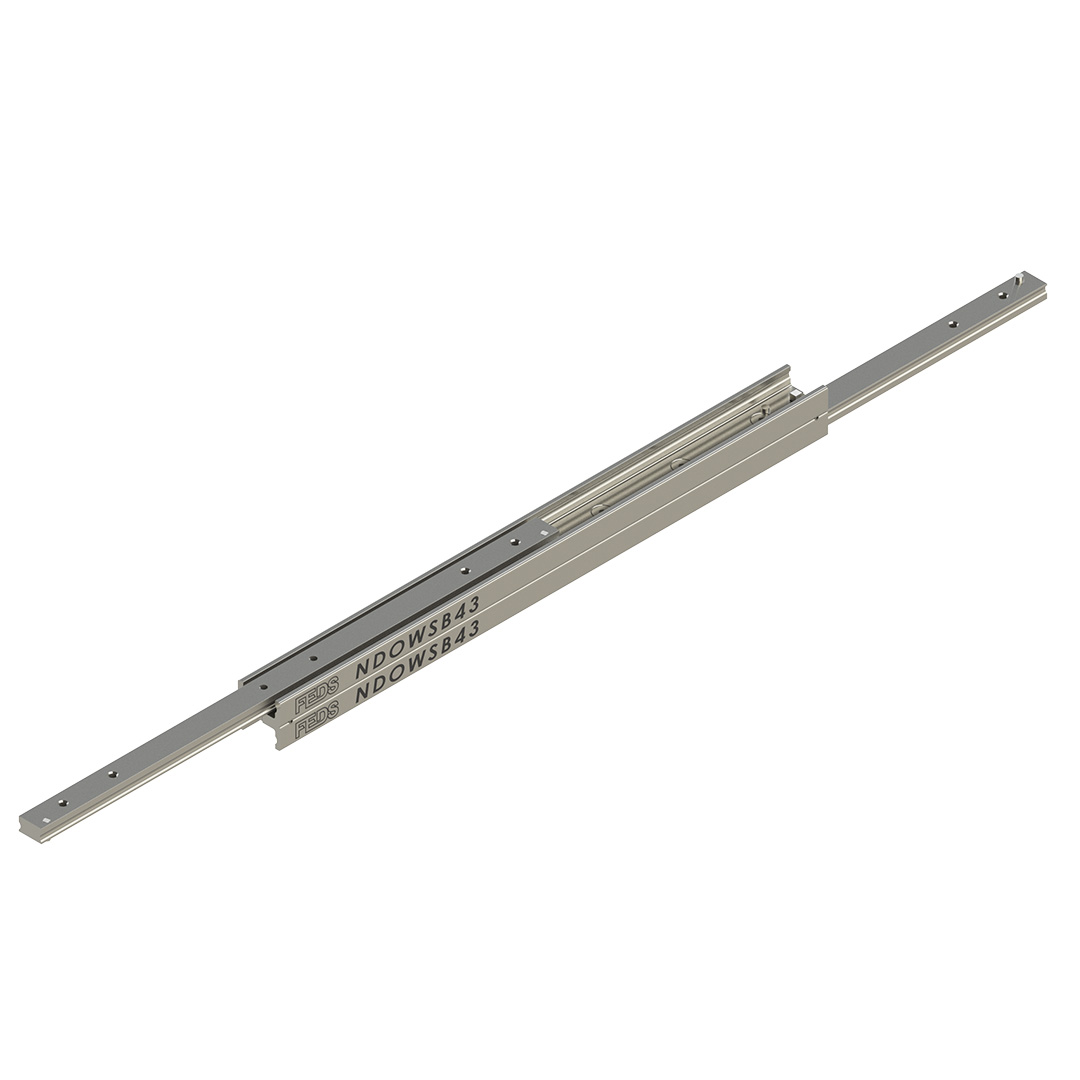

NDOWSB4344-A Ekstrem Yük Tipi Çift Yönlü Teleskopik Ray
NDOWSB4344-A, dar bir alanda maksimum yük taşıma kapasitesi sunmak üzere mühendislik standartlarının ötesinde tasarlanmış, çift yönlü (%100 ön ve arka) açılım sağlayan ağır hizmet tipi bir teleskopik raydır. Araç şasilerinin her iki yanından erişim gerektiren ağır ekipmanlar ve çift yönlü çalışan endüstriyel makine koruma sistemleri için geliştirilmiştir. Torsiyonel mukavemetin (burulma direnci) en üst düzeyde olması gereken projeler için en güçlü çözümdür.
Mekanik Üstünlük ve Akıllı Hareket Sistemi
Sıralı Kilitleme Teknolojisi: Entegre “rocker” (salıncak) sistemi, ray kirişlerini belirli bir sırayla serbest bırakır ve tutar. Bu sayede raylar, kapalı konumdan hem ileri hem de geri yöne doğru mükemmel bir senkronizasyonla hareket eder.
Devasa Taşıma Kapasitesi: Çift başına 105 kg ile 620 kg arasında yük taşıma performansı sunar. (Örneğin: 700 mm boyundaki bir çift ray, her iki yöne 700 mm açılırken 620 kg yükü güvenle taşır.)
I-Beam Profil Gücü: Kompakt yapısına rağmen I-Beam formatı sayesinde aksiyal ve koaksiyel tork yüklerine karşı olağanüstü direnç gösterir. Tam açılımda bile esneme (deflection) minimum seviyededir.
Şok ve Vibrasyon Direnci: Soğuk çekme çelik profiller ve hassas frezelenmiş bilye yolları, özellikle hareket halindeki araçlarda dinamik yükler altındayken sarsıntı ve titreşimlere karşı tam dayanıklılık sağlar.
Teknik Tablo
| Özellik | Detay |
| Yük Kapasitesi | 105 kg – 620 kg (Çift başına) |
| Açılım Mesafesi | %100 Ön ve %100 Arka Tam Strok |
| Malzeme | Soğuk Çekme Çelik C45E+C (EN 10277) |
| Korozyon Koruması | 1.032 Saat (Kırmızı pas oluşumuna kadar) |
| Birim Ağırlık | 10.80 kg / Metre |
| Kalite Standartları | ISO 9001:2015, RoHS & REACH |
Endüstriyel Kaplama ve Kalite Güvencesi
Fastenfix ürün gamında yer alan bu seri, en zorlu ortam koşullarında bile performansını korur:
1.000+ Saat Korozyon Direnci: Modern elektrolitik alkali çinko tesislerimizde yapılan kaplama ile DIN EN ISO 9227 standartlarında 1.032 saate kadar kırmızı pas direnci.
Hassas Bileşenler: Lazer kesim çinko kaplı sac bilye kafesleri ve DIN 5401 uyumlu C85 G100 karbon çelik bilyeler.
Özel Üretim Esnekliği: Proje ihtiyacına göre özel kapalı boylar, farklı uzatma mesafeleri ve paslanmaz çelik bilye/kafes seçenekleri uygulanabilir.
Montaj Notu: NDOWSB4344-A modeli yatay (yassı) eksende de monte edilebilir. Ancak bu durumda taşıma kapasitesinin dikey montaja oranla %60-80 oranında düşeceği dikkate alınmalıdır.
| Yükseklik | 43 MM |
|---|---|
| Genişlik | 44 MM |
| Yükleme kapasitesi | 105 - 620 KG |
| Montaj Uzunluğu | 200 - 2000 MM |
| Uzatma Uzunluğu | 200 - 2000 MM |
| Slayt Tipi | %100 Açılır Çift Yönlü |
| Malzeme Türü | Çelik C45 E+C |

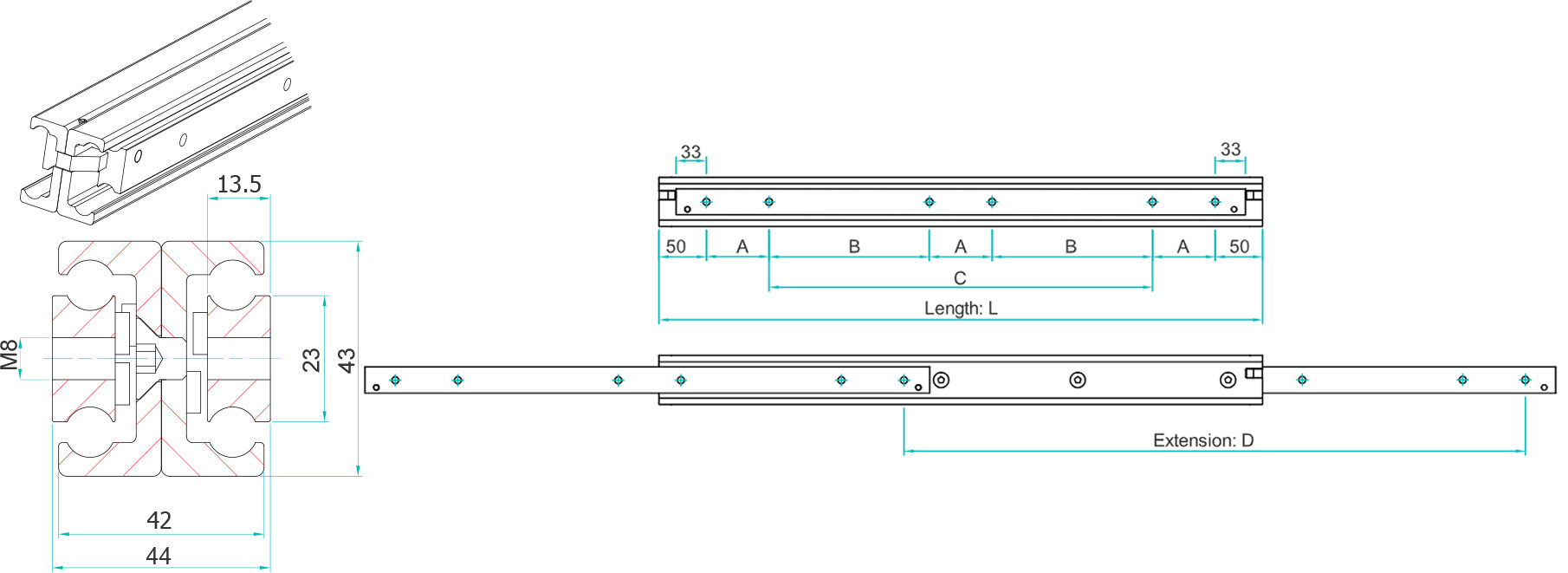

| NDOWSB4344-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 200 | 200 | 105 | 50 | – | – |
| 250 | 250 | 180 | 50 | – | 50 |
| 300 | 300 | 215 | 50 | – | 100 |
| 350 | 350 | 245 | 50 | – | 150 |
| 400 | 400 | 320 | 50 | – | 200 |
| 450 | 450 | 355 | 50 | – | 250 |
| 500 | 500 | 430 | 50 | – | 300 |
| 550 | 550 | 480 | 50 | 150 | – |
| 600 | 600 | 570 | 50 | 175 | – |
| 650 | 650 | 590 | 50 | 200 | – |
| 700 | 700 | 620 | 50 | 225 | – |
| 750 | 750 | 610 | 50 | 250 | – |
| 800 | 800 | 590 | 50 | 275 | – |
| 850 | 850 | 565 | 50 | 300 | – |
| 900 | 900 | 530 | 50 | 325 | – |
| 950 | 950 | 500 | 50 | 350 | – |
| 1000 | 1000 | 460 | 50 | 375 | – |
| 1050 | 1050 | 430 | 50 | 400 | – |
| 1100 | 1100 | 410 | 50 | 425 | – |
| 1150 | 1150 | 395 | 50 | 450 | – |
| 1200 | 1200 | 385 | 50 | 475 | – |
| 1250 | 1250 | 380 | 50 | 500 | - |
| 1300 | 1300 | 370 | 50 | 525 | - |
| 1350 | 1350 | 360 | 50 | 550 | - |
| 1400 | 1400 | 340 | 50 | 575 | - |
| 1450 | 1450 | 330 | 50 | 600 | - |
| 1500 | 1500 | 300 | 50 | 625 | - |
| 1550 | 1550 | 270 | 50 | 650 | - |
| 1600 | 1600 | 250 | 50 | 675 | - |
| 1650 | 1650 | 230 | 50 | 700 | - |
| 1700 | 1700 | 220 | 100 | 650 | - |
| 1750 | 1750 | 200 | 100 | 675 | - |
| 1800 | 1800 | 195 | 100 | 700 | - |
| 1850 | 1850 | 180 | 100 | 725 | - |
| 1900 | 1900 | 170 | 100 | 750 | - |
| 1950 | 1950 | 160 | 100 | 775 | - |
| 2000 | 2000 | 155 | 100 | 800 | - |
