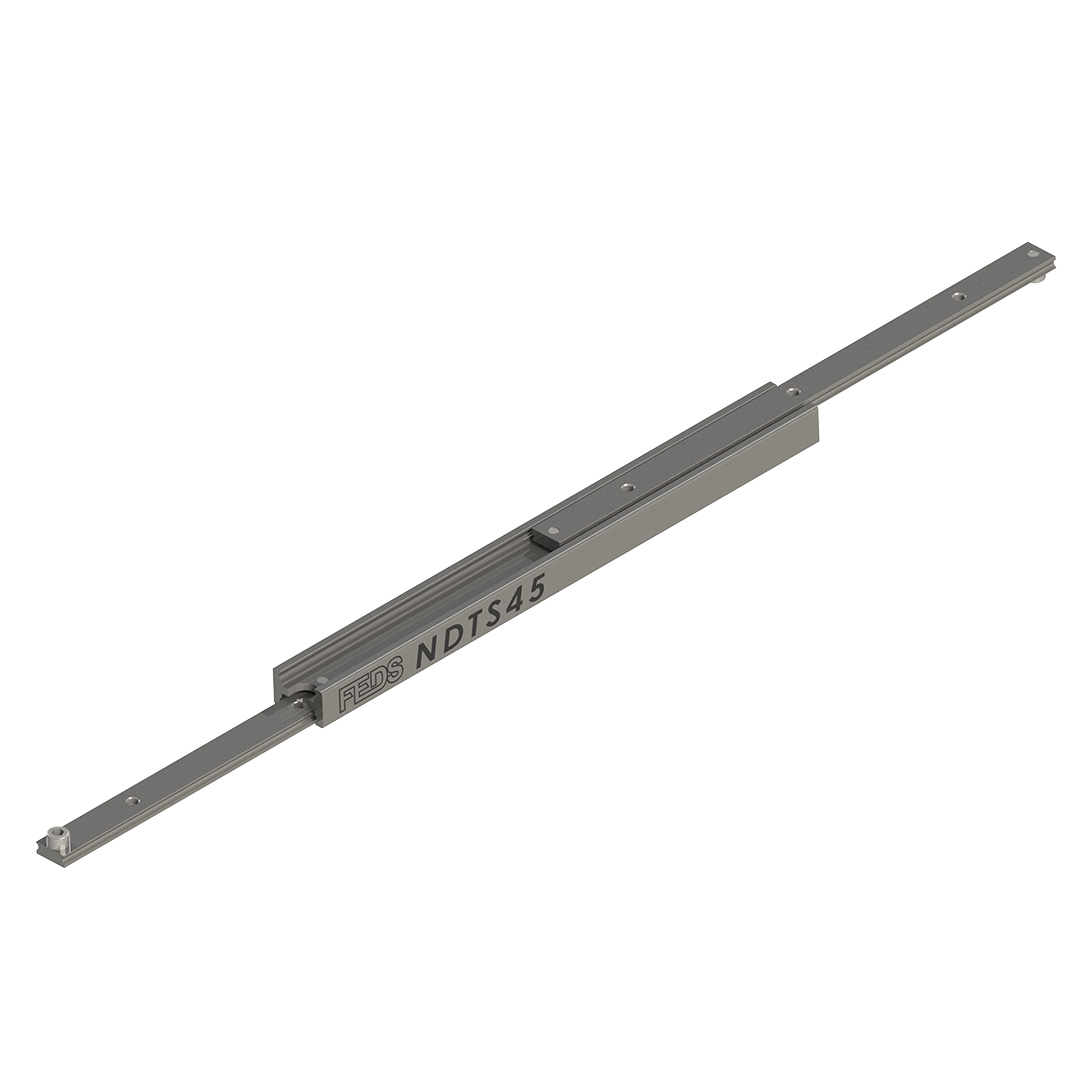

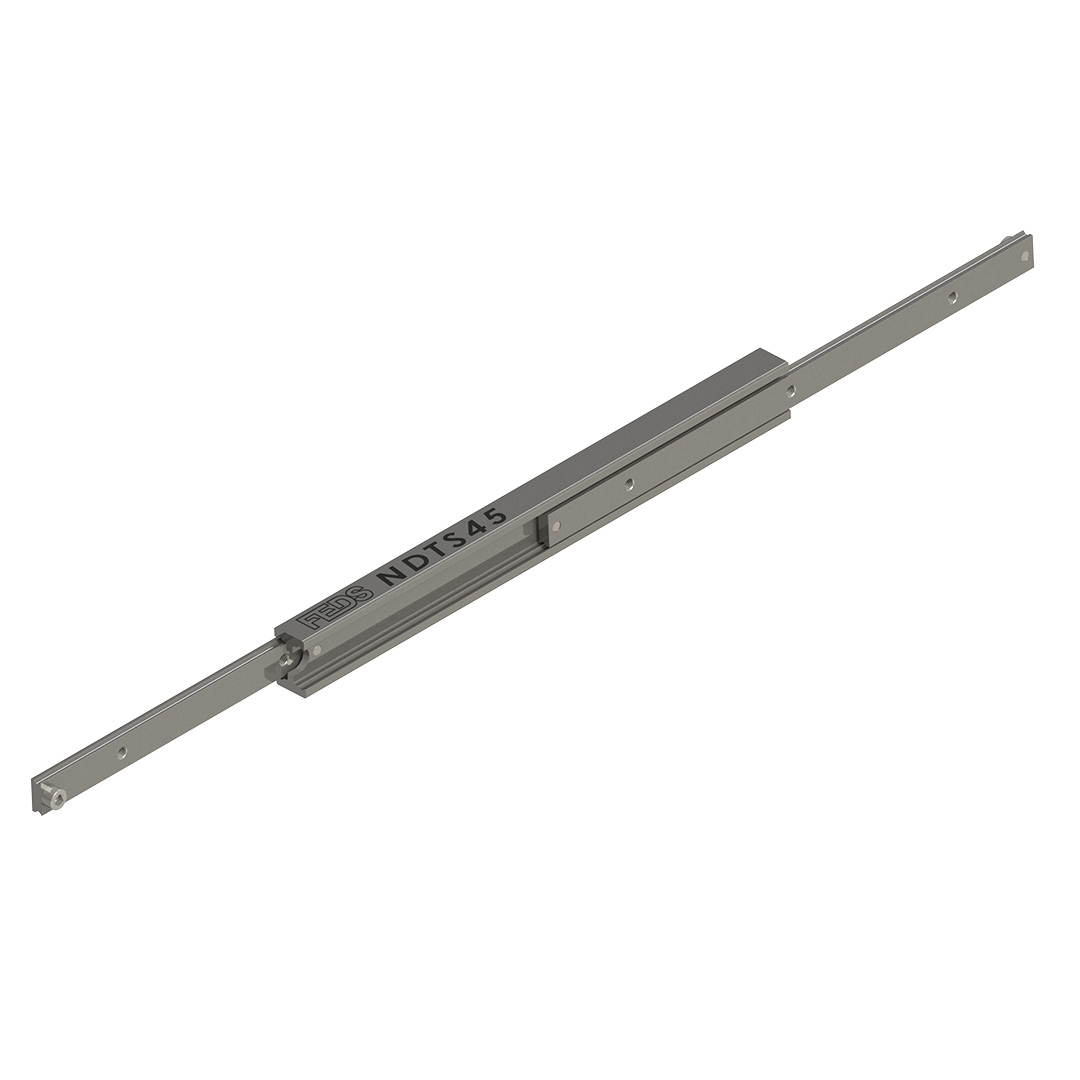

NDTS4526-A Ağır Hizmet Tipi Teleskopik Ray (335 kg Kapasite)
NDTS4526-A, dar alanlarda maksimum yük taşıma performansı sunmak üzere tasarlanmış, kompakt ve yüksek dayanımlı bir teleskopik raydır. Makine muhafazaları, kamyon yatakları ve askeri/acil durum araçlarındaki ekipman depolama sistemleri için mükemmel bir çözümdür. Üstün torsiyonel direnci (burulma mukavemeti) sayesinde demiryolu sektöründeki batarya sandıkları ve marin tipi koltuk sistemleri gibi zorlu uygulamalarda güvenle kullanılır.
Öne Çıkan Teknik Avantajlar
Yüksek Taşıma Kapasitesi: Çift başına 180 kg ile 335 kg arasında yük taşıma kapasitesi sunar. (Örn: 700 mm boyundaki bir çift ray, tam açılımda 335 kg yükü sorunsuz taşır.)
I-Beam Profil Gücü: Kompakt I-Beam yapısı, aksiyal ve koaksiyel tork yüklerine karşı maksimum direnç sağlar. Bu tasarım, tam açılımda bile minimum esneme (deflection) ve düşük sürtünme kuvveti ile akıcı çalışma sunar.
Şok ve Vibrasyon Mukavemeti: Soğuk çekme çelik yapısı ve kafesli bilye yatakları sayesinde, kapalı konumda taşınan dinamik yüklere ve yoğun sarsıntılara karşı mükemmel direnç gösterir.
Esnek Uzama Opsiyonları: Standart %100 açılıma ek olarak, yük kapasitesinde küçük bir revizyonla %120 ekstra açılım seçeneği de projenize özel olarak sunulabilmektedir.
Ürün Özellikleri ve Malzeme Bilgisi
| Özellik | Detay |
| Yük Kapasitesi | 180 kg – 335 kg (Çift başına) |
| Açılım Tipi | %100 Tam Açılım (Opsiyonel %120) |
| Ana Malzeme | Soğuk Çekme Çelik C45E+C (EN 10277) |
| Korozyon Direnci | 1.032 Saat (Kırmızı pas oluşumuna kadar) |
| Birim Ağırlık | 5.7 kg / Metre |
| Özel Versiyon | 316L Paslanmaz Çelik seçeneği mevcuttur |
Üretim Kalitesi ve Korozyon Standartları
Fastenfix ürün gamında yer alan bu seri, en modern elektrolitik alkali çinko tesislerimizde korozyona karşı zırhlanmaktadır:
ISO 9001:2015 akredite üretim standartları.
DIN EN ISO 9227 uyarınca nötr tuz püskürtme testlerinde 120 saat beyaz pas, 1.032 saat kırmızı pas direnci.
Lazer kesim çinko kaplı bilye kafesleri ve DIN 5401 uyumlu karbon çelik bilyelerle maksimum ömür.
RoHS ve REACH sertifikalı çevre dostu kaplama teknolojisi.
Montaj Notu: NDTS4526-A modeli yatay (yassı) eksende monte edilebilir. Ancak bu montaj tipinde yük taşıma kapasitesinin dikey montaja oranla %60-80 oranında düşeceği dikkate alınmalıdır.
| Yükseklik | 45 MM |
|---|---|
| Genişlik | 26 MM |
| Yükleme kapasitesi | 180 - 335 KG |
| Montaj Uzunluğu | 250 - 1500 MM |
| Uzatma Uzunluğu | 250 - 1500 MM |
| Slayt Tipi | %100 Açılır |
| Malzeme Türü | Çelik C45 E+C |

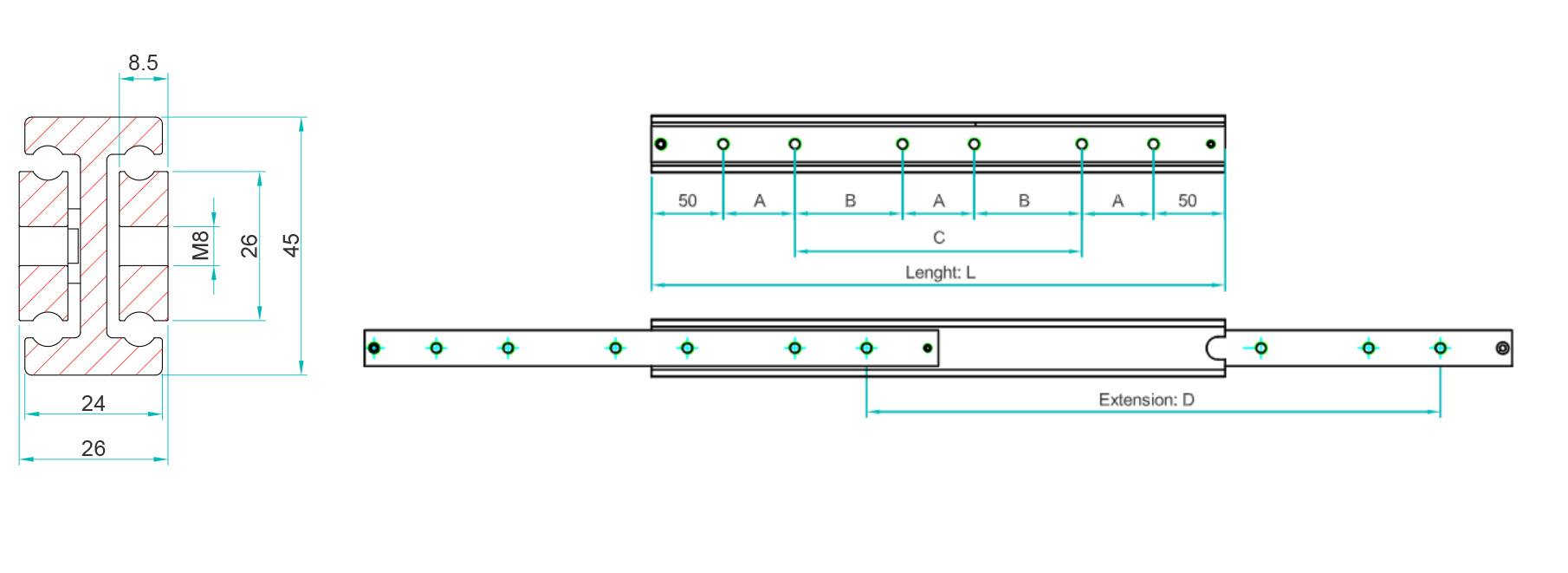

| NDTS4526-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 250 | 250 | 260 | 50 | – | 50 |
| 300 | 300 | 265 | 50 | – | 100 |
| 350 | 350 | 270 | 50 | – | 150 |
| 400 | 400 | 275 | 50 | – | 200 |
| 450 | 450 | 280 | 50 | – | 250 |
| 500 | 500 | 285 | 50 | – | 300 |
| 550 | 550 | 290 | 50 | 150 | – |
| 600 | 600 | 310 | 50 | 175 | – |
| 650 | 650 | 320 | 50 | 200 | – |
| 700 | 700 | 335 | 50 | 225 | – |
| 750 | 750 | 300 | 50 | 250 | – |
| 800 | 800 | 290 | 50 | 275 | – |
| 850 | 850 | 270 | 50 | 300 | – |
| 900 | 900 | 265 | 50 | 325 | – |
| 950 | 950 | 255 | 50 | 350 | – |
| 1000 | 1000 | 245 | 50 | 375 | – |
| 1050 | 1050 | 235 | 50 | 400 | – |
| 1100 | 1100 | 220 | 50 | 425 | – |
| 1150 | 1150 | 215 | 50 | 450 | – |
| 1200 | 1200 | 210 | 50 | 475 | – |
| 1250 | 1250 | 205 | 50 | 500 | - |
| 1300 | 1300 | 200 | 50 | 525 | - |
| 1350 | 1350 | 195 | 50 | 550 | - |
| 1400 | 1400 | 190 | 50 | 575 | - |
| 1450 | 1450 | 185 | 50 | 600 | - |
| 1500 | 1500 | 180 | 50 | 625 | - |
