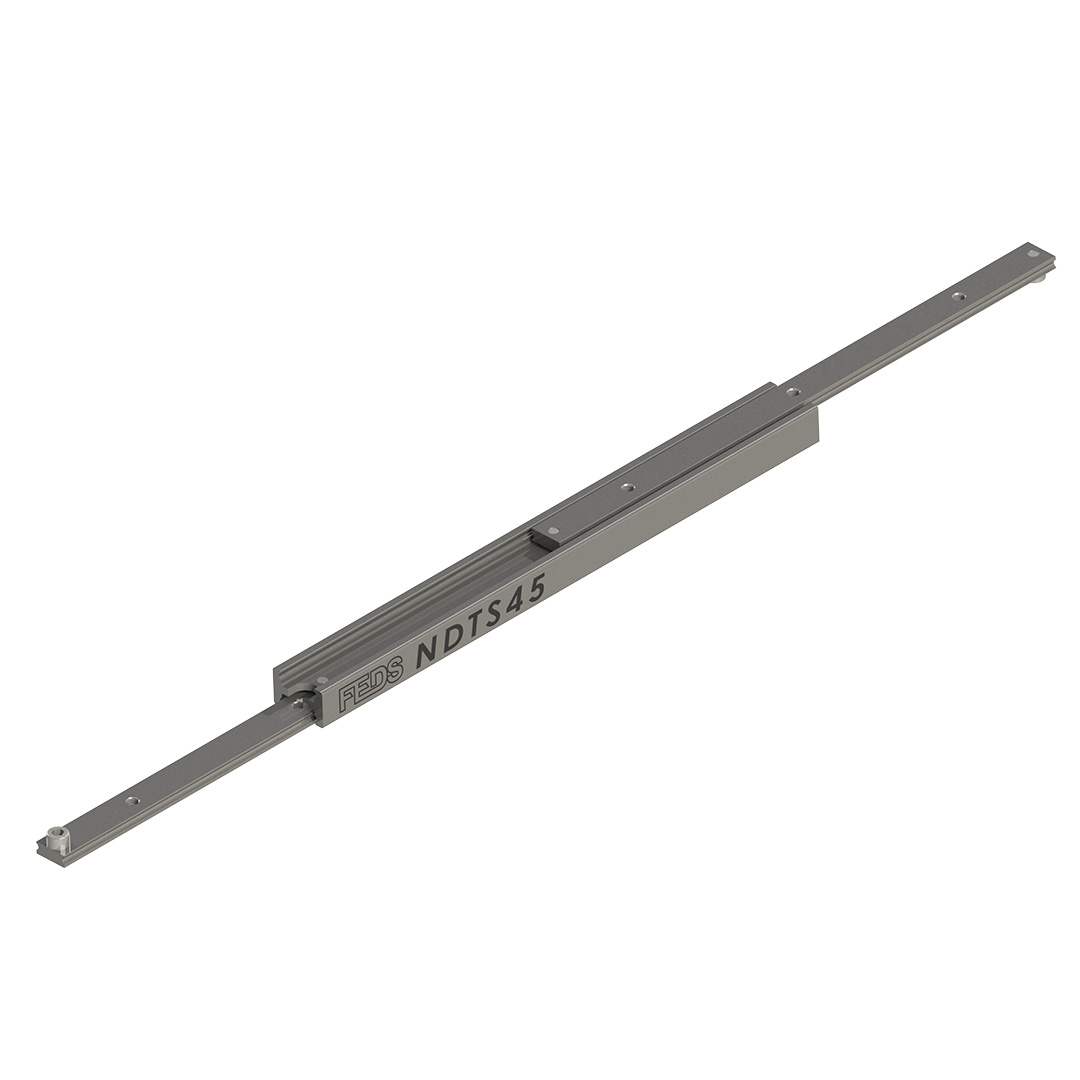

NDTSB4526-A Ağır Hizmet Tipi Çift Yönlü Teleskopik Ray
NDTSB4526-A, kısıtlı bir alanda maksimum yük taşıma kapasitesi sunmak üzere tasarlanmış, tam açılımlı (ön ve arka) ve çift yönlü hareket kabiliyetine sahip endüstriyel bir teleskopik raydır. Özellikle araç şasilerinin her iki yanından erişilmesi gereken ekipmanlar ve çift yönlü çalışan makine koruma sistemleri için geliştirilmiştir. Torsiyonel direncin (burulma mukavemeti) kritik olduğu uygulamalarda üstün performans sergiler.
Akıllı Hareket Sistemi ve Mekanik Avantajlar
Çift Yönlü Sıralı Açılım: Benzersiz bir “rocker” (salıncak) sistemi sayesinde ray kirişleri sıralı bir şekilde serbest bırakılır ve tutulur. Bu mekanizma, rayların kapalı konumdan hem ileri hem de geri yönde kusursuz bir uyumla çalışmasını sağlar.
Ekstrem Yük Kapasitesi: Çift başına 260 kg ile 335 kg arasında yük taşıma kapasitesine sahiptir. (Örn: 700 mm boyunda bir çift ray, her iki yöne 700 mm açılırken 335 kg yükü güvenle taşır.)
I-Beam Profil Tasarımı: Kompakt yapısına rağmen I-Beam formatı sayesinde aksiyal ve koaksiyel tork yüklerine karşı olağanüstü direnç gösterir. Bu tasarım, tam açılımda bile minimum esneme ve düşük operasyon gücü sağlar.
Dinamik Şok Direnci: Soğuk çekme çelik profiller ve hassas frezelenmiş bilye yolları sayesinde, özellikle hareket halindeki araçlarda dinamik yükler altındayken sarsıntı ve vibrasyona karşı mükemmel direnç sağlar.
Teknik Özellikler Tablosu
| Özellik | Detay |
| Yük Kapasitesi | 260 kg – 335 kg (Çift başına) |
| Açılım Tipi | %100 Ön ve %100 Arka Tam Strok |
| Malzeme Yapısı | Soğuk Çekme Çelik C45E+C (EN 10277) |
| Bilye Yatakları | Karbon Çelik C85 G100 (DIN 5401) |
| Korozyon Direnci | 1.032 Saat (Kırmızı pas oluşumuna kadar) |
| Birim Ağırlık | 6.10 kg / Metre |
Endüstriyel Kalite ve Korozyon Standartları
Fastenfix kalite standartlarında sunulan bu seri, en zorlu dış ortam koşullarında performansını korumak için tasarlanmıştır:
1.000+ Saat Korozyon Koruması: Modern elektrolitik alkali çinko tesislerimizde yapılan kaplama sayesinde, DIN EN ISO 9227 standartlarında 1.032 saate kadar kırmızı pas direnci sunar.
Sertifikalı Güvenlik: ISO 9001:2015 akredite üretim sürecine sahip olan ürünlerimiz, RoHS ve REACH sertifikalı olup çevre standartlarına tam uyumludur.
Özel Üretim Seçenekleri: Projenize özel kapalı boylar, farklı uzatma mesafeleri, paslanmaz çelik bilye/kafes seçenekleri ve özel yüzey işlemleri uygulanabilmektedir.
Önemli Montaj Notu: NDTSB4526-A çekmece rayı yatay (yassı) eksende monte edilebilir. Ancak bu montaj tipinde yük taşıma kapasitesi, dikey montaj değerlerine oranla %60-80 oranında azalacaktır.
| Yükseklik | 45 MM |
|---|---|
| Genişlik | 26 MM |
| Yükleme kapasitesi | 180 - 335 KG |
| Montaj Uzunluğu | 250 - 1500 MM |
| Uzatma Uzunluğu | 250 - 1500 MM |
| Slayt Tipi | %100 Açılır Çift Yönlü |
| Malzeme Türü | Çelik C45 E+C |
| NDTSB4526-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 250 | 250 | 260 | 50 | – | 50 |
| 300 | 300 | 265 | 50 | – | 100 |
| 350 | 350 | 270 | 50 | – | 150 |
| 400 | 400 | 275 | 50 | – | 200 |
| 450 | 450 | 280 | 50 | – | 250 |
| 500 | 500 | 285 | 50 | – | 300 |
| 550 | 550 | 290 | 50 | 150 | – |
| 600 | 600 | 310 | 50 | 175 | – |
| 650 | 650 | 320 | 50 | 200 | – |
| 700 | 700 | 335 | 50 | 225 | – |
| 750 | 750 | 300 | 50 | 250 | – |
| 800 | 800 | 290 | 50 | 275 | – |
| 850 | 850 | 270 | 50 | 300 | – |
| 900 | 900 | 265 | 50 | 325 | – |
| 950 | 950 | 255 | 50 | 350 | – |
| 1000 | 1000 | 245 | 50 | 375 | – |
| 1050 | 1050 | 235 | 50 | 400 | – |
| 1100 | 1100 | 220 | 50 | 425 | – |
| 1150 | 1150 | 215 | 50 | 450 | – |
| 1200 | 1200 | 210 | 50 | 475 | – |
| 1250 | 1250 | 205 | 50 | 500 | - |
| 1300 | 1300 | 200 | 50 | 525 | - |
| 1350 | 1350 | 195 | 50 | 550 | - |
| 1400 | 1400 | 190 | 50 | 575 | - |
| 1450 | 1450 | 185 | 50 | 600 | - |
| 1500 | 1500 | 180 | 50 | 625 | - |
NDTSB4526-A Ağır Hizmet Tipi Çift Yönlü Teleskopik Ray
NDTSB4526-A, kısıtlı bir alanda maksimum yük taşıma kapasitesi sunmak üzere tasarlanmış, tam açılımlı (ön ve arka) ve çift yönlü hareket kabiliyetine sahip endüstriyel bir teleskopik raydır. Özellikle araç şasilerinin her iki yanından erişilmesi gereken ekipmanlar ve çift yönlü çalışan makine koruma sistemleri için geliştirilmiştir. Torsiyonel direncin (burulma mukavemeti) kritik olduğu uygulamalarda üstün performans sergiler.
Akıllı Hareket Sistemi ve Mekanik Avantajlar
Çift Yönlü Sıralı Açılım: Benzersiz bir “rocker” (salıncak) sistemi sayesinde ray kirişleri sıralı bir şekilde serbest bırakılır ve tutulur. Bu mekanizma, rayların kapalı konumdan hem ileri hem de geri yönde kusursuz bir uyumla çalışmasını sağlar.
Ekstrem Yük Kapasitesi: Çift başına 260 kg ile 335 kg arasında yük taşıma kapasitesine sahiptir. (Örn: 700 mm boyunda bir çift ray, her iki yöne 700 mm açılırken 335 kg yükü güvenle taşır.)
I-Beam Profil Tasarımı: Kompakt yapısına rağmen I-Beam formatı sayesinde aksiyal ve koaksiyel tork yüklerine karşı olağanüstü direnç gösterir. Bu tasarım, tam açılımda bile minimum esneme ve düşük operasyon gücü sağlar.
Dinamik Şok Direnci: Soğuk çekme çelik profiller ve hassas frezelenmiş bilye yolları sayesinde, özellikle hareket halindeki araçlarda dinamik yükler altındayken sarsıntı ve vibrasyona karşı mükemmel direnç sağlar.
Teknik Özellikler Tablosu
| Özellik | Detay |
| Yük Kapasitesi | 260 kg – 335 kg (Çift başına) |
| Açılım Tipi | %100 Ön ve %100 Arka Tam Strok |
| Malzeme Yapısı | Soğuk Çekme Çelik C45E+C (EN 10277) |
| Bilye Yatakları | Karbon Çelik C85 G100 (DIN 5401) |
| Korozyon Direnci | 1.032 Saat (Kırmızı pas oluşumuna kadar) |
| Birim Ağırlık | 6.10 kg / Metre |
Endüstriyel Kalite ve Korozyon Standartları
Fastenfix kalite standartlarında sunulan bu seri, en zorlu dış ortam koşullarında performansını korumak için tasarlanmıştır:
1.000+ Saat Korozyon Koruması: Modern elektrolitik alkali çinko tesislerimizde yapılan kaplama sayesinde, DIN EN ISO 9227 standartlarında 1.032 saate kadar kırmızı pas direnci sunar.
Sertifikalı Güvenlik: ISO 9001:2015 akredite üretim sürecine sahip olan ürünlerimiz, RoHS ve REACH sertifikalı olup çevre standartlarına tam uyumludur.
Özel Üretim Seçenekleri: Projenize özel kapalı boylar, farklı uzatma mesafeleri, paslanmaz çelik bilye/kafes seçenekleri ve özel yüzey işlemleri uygulanabilmektedir.
Önemli Montaj Notu: NDTSB4526-A çekmece rayı yatay (yassı) eksende monte edilebilir. Ancak bu montaj tipinde yük taşıma kapasitesi, dikey montaj değerlerine oranla %60-80 oranında azalacaktır.
