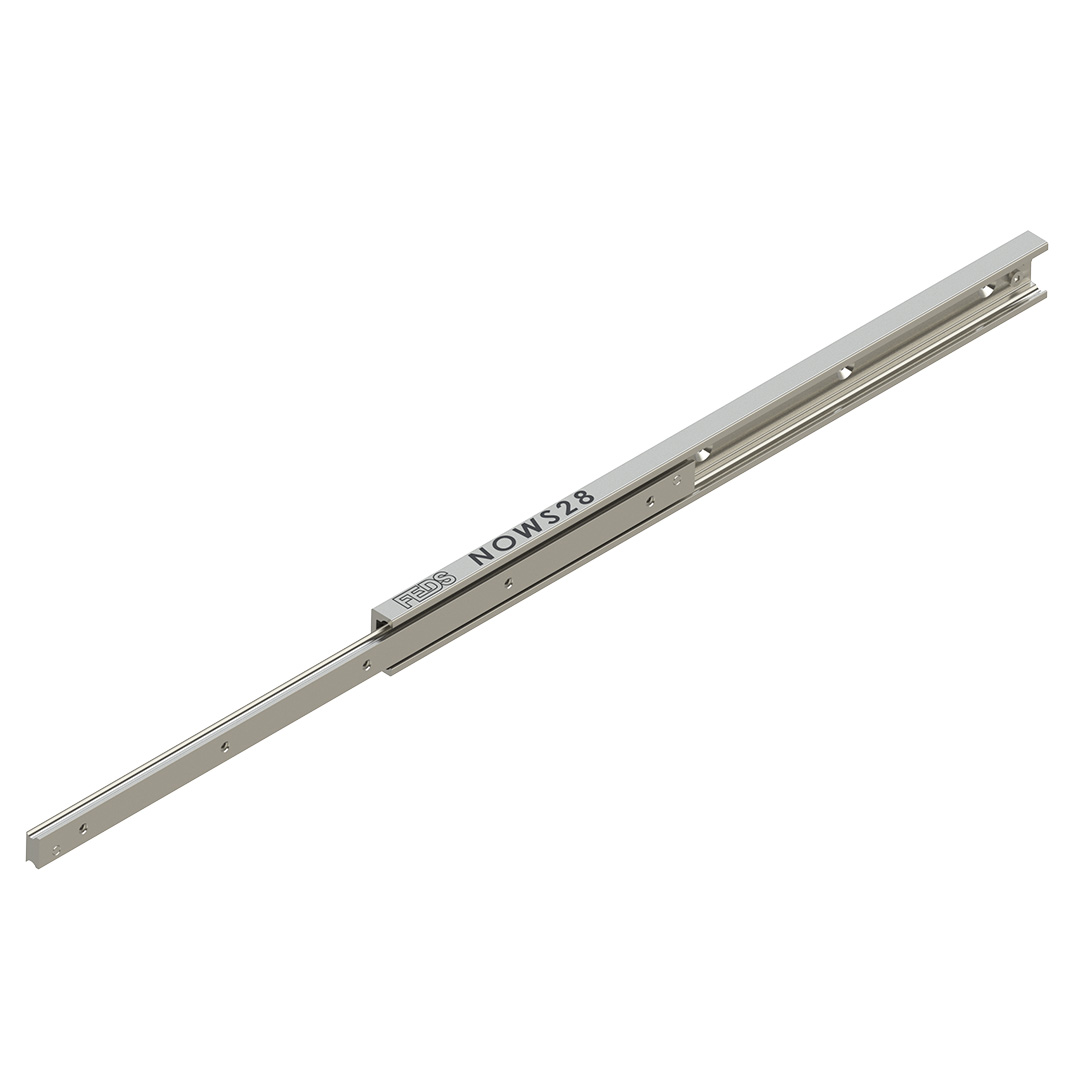

NOWS2813-A Ağır Hizmet Teleskopik Ray 180Kg

NOWS2813-A Ağır Hizmet Tipi Teleskopik Ray: Maksimum Güç, Kompakt Tasarım

NOWS2813-A, dar alanlarda yüksek taşıma kapasitesi ve sarsılmaz dayanıklılık arayan mühendislik projeleri için özel olarak tasarlanmış, kısmi açılımlı bir ağır hizmet rayıdır. Özellikle tren koltuk mekanizmaları, askeri araçlar ve yüksek torsiyonel (burulma) direnci gerektiren endüstriyel uygulamalar için ideal çözümdür.

Öne Çıkan Teknik Özellikler

Yük Kapasitesi: Çift başına 65 kg ile 180 kg arası taşıma kapasitesi.

Uzatma Oranı: Standart %50 açılım (Opsiyonel %70 açılım desteği).

Malzeme Kalitesi: EN 10277 standartlarında soğuk çekilmiş C45E C çeliği.

Direnç: Statik kapalı konumda yüksek şok ve vibrasyon direnci.

Ağırlık: Metre başına sadece 2,13 kg.

Neden NOWS2813-A Tercih Edilmeli?

1. Kompakt Yapı ve Yüksek Performans

Solid çelik profillerden üretilen NOWS2813-A, oldukça düşük bir profil yüksekliğine sahip olmasına rağmen şaşırtıcı bir yükleme kapasitesi sunar. Bu “küçük hacim – büyük iş” prensibi, yer tasarrufunun kritik olduğu araç içi tasarımlarda büyük avantaj sağlar.

2. Hassas Mühendislik

Hassas şekilde taşlanmış bilye yolları sayesinde, tam yüklü haldeyken bile pürüzsüz ve sessiz bir çalışma sergiler. DIN 5401 standardına uygun C85 G100 karbon çelik bilyeler, uzun ömürlü kullanımın garantisidir.

3. Esnek Montaj Seçenekleri

Bu ray sistemi, dikey eksende (major axis) kullanılabildiği gibi yatay eksende (minor axis) de monte edilebilir. Yatay montajda yük kapasitesi, standart kapasitenin %60’ı olacak şekilde hesaplanmalıdır.

Teknik Tablo (Referans Değerler)

Parametre	Detay
Profil Malzemesi	Soğuk Çekilmiş Çelik C45E C
Bilye Kafesi	Çinko Kaplı Sac
Taşıma Kapasitesi (550mm için)	180 Kg / Çift
Uzatma (Travel)	275 mm (%50)
Uygulama Alanları	Demiryolu, Askeri Araçlar, Dinamik Manuel Sistemler

Profesyonel Kullanım Alanları

Savunma Sanayi: Zırhlı araç koltukları ve mühimmat çekmeceleri.

Raylı Sistemler: Tren koltuk mekanizmaları ve bakım üniteleri.

Endüstriyel Makineler: Yüksek burulma direnci gereken ağır hareketli parçalar.

Mühendislik Notu: %70 uzatma seçeneği yük kapasitesini bir miktar azaltabilir. Projenize özel hesaplamalar ve ücretsiz opsiyonlar için satış mühendislerimizle iletişime geçebilirsiniz.

Fastenfix ile projelerinizde sağlamlığı standart haline getirin!

Yükseklik	28 MM
Genişlik	13 MM
Yükleme kapasitesi	65 - 180 KG
Montaj Uzunluğu	200 - 1200 MM
Uzatma Uzunluğu	100 - 600 MM
Slayt Tipi	%50 Açılır
Malzeme Türü	Çelik C45 E+C

NOWS2813-A			Delik Modeli
Montaj Uzunluğu: L	Uzatma Uzunluğu: D	Taşıma Kapasitesi: KG	“A”	“B”	“C”
200	100	75	50	-	-
250	125	85	50	–	50
300	150	110	50	–	100
350	175	130	50	–	150
400	200	150	50	–	200
450	225	165	50	–	250
500	250	170	50	–	300
550	275	180	50	150	–
600	300	160	50	175	–
650	325	155	50	200	–
700	350	145	50	225	–
750	375	140	50	250	–
800	400	130	50	275	–
850	425	120	50	300	–
900	450	110	50	325	–
950	475	100	50	350	–
1000	500	95	50	375	–
1050	525	90	50	400	–
1100	550	85	50	425	–
1150	575	70	50	450	–
1200	600	65	50	475	–
