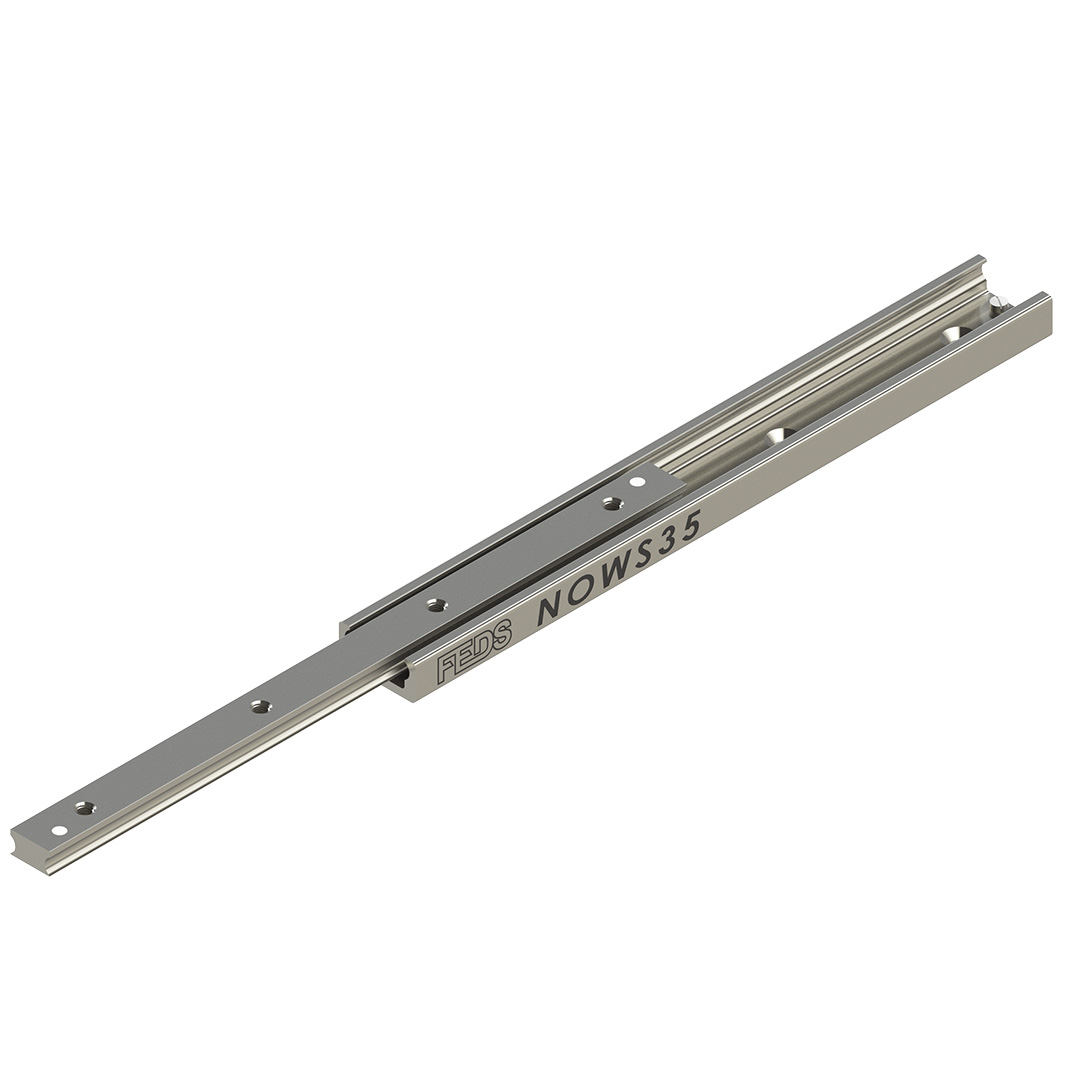

NOWS3517-A Ağır Hizmet Tipi Teleskopik Ray: Dar Alanda Maksimum Güç
NOWS3517-A, kompakt bir tasarımda ultra yüksek taşıma kapasitesi sunmak üzere mühendislik harikası olarak geliştirilmiştir. %50 kısmi açılım özelliğine sahip bu ağır hizmet rayı, özellikle burulma direncinin (torsional strength) kritik olduğu askeri savunma sistemleri ve demiryolu taşımacılığı için ideal çözümdür.
Öne Çıkan Avantajlar
Dehasal Taşıma Kapasitesi: 550 mm uzunluğundaki bir çift ray, tam 365 kg yük taşıyabilir.
Düşük Profil, Yüksek Mukavemet: Dolu çelik kesit yapısı sayesinde, toplam yükseklikten tasarruf sağlarken taşıma kapasitesinden ödün vermez.
Şok ve Titreşim Direnci: Kapalı konumda statik yükleri desteklerken darbelere karşı üstün koruma sağlar; bu özelliğiyle hareket halindeki araçlarda kullanım için mükemmeldir.
Dinamik Performans: Hassas işlenmiş bilye yolları, ray açık pozisyondayken bile manuel sistemlerde pürüzsüz ve stabil bir hareket sunar.
Teknik Detaylar Tablosu
| Teknik Özellik | Ayrıntı |
| Malzeme Yapısı | Soğuk çekme çelik C45E+C (EN 10277) |
| Bilye ve Yataklar | Karbon çeliği C85 G100 (DIN 5401) |
| Yük Kapasitesi | 95 kg – 365 kg / çift |
| Açılım Oranı | %50 (Opsiyonel %70 mevcut) |
| Birim Ağırlık | 3.40 kg / metre (tek ray) |
| Montaj Esnekliği | Minör eksende kullanım imkanı (%40 yük kaybı ile) |
Neden NOWS3517-A?
1. Endüstriyel Dayanıklılık:
Soğuk çekilmiş C45E çeliğinden üretilen yapısı, ağır hizmet tipi koltuk sistemlerinden askeri ekipman çekmecelerine kadar en zorlu koşullarda bile formunu bozmadan çalışır.
2. Çok Yönlü Kullanım:
Raylar sadece dikey (majör) eksende değil, yatay (minör) eksende de kullanılabilir. Yatay montajda taşıma kapasitesi, belirtilen değerlerin %60’ı olacak şekilde hesaplanmalıdır.
3. Ücretsiz %70 Açılım Opsiyonu:
Standart olarak sunulan %50 açılım kapasitesini, projenizin ihtiyacına göre ücretsiz bir seçenek olarak %70’e çıkarabilirsiniz. Bu modifikasyonun yük kapasitesini bir miktar etkileyeceğini unutmayınız; detaylar için FastenFix teknik ekibine danışabilirsiniz.
| Yükseklik | 35 MM |
|---|---|
| Genişlik | 17 MM |
| Yükleme kapasitesi | 95 - 365 KG |
| Montaj Uzunluğu | 100 - 1600 MM |
| Uzatma Uzunluğu | 100 - 800 MM |
| Slayt Tipi | %50 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NOWS3517-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 200 | 100 | 110 | 50 | - | - |
| 250 | 125 | 160 | 50 | – | 50 |
| 300 | 150 | 170 | 50 | – | 100 |
| 350 | 175 | 225 | 50 | – | 150 |
| 400 | 200 | 235 | 50 | – | 200 |
| 450 | 225 | 275 | 50 | – | 250 |
| 500 | 250 | 345 | 50 | – | 300 |
| 550 | 275 | 365 | 50 | 150 | – |
| 600 | 300 | 360 | 50 | 175 | – |
| 650 | 325 | 350 | 50 | 200 | – |
| 700 | 350 | 340 | 50 | 225 | – |
| 750 | 375 | 325 | 50 | 250 | – |
| 800 | 400 | 310 | 50 | 275 | – |
| 850 | 425 | 300 | 50 | 300 | – |
| 900 | 450 | 285 | 50 | 325 | – |
| 950 | 475 | 270 | 50 | 350 | – |
| 1000 | 500 | 255 | 50 | 375 | – |
| 1050 | 525 | 240 | 50 | 400 | – |
| 1100 | 550 | 230 | 50 | 425 | – |
| 1150 | 575 | 215 | 50 | 450 | – |
| 1200 | 600 | 200 | 50 | 475 | – |
| 1250 | 625 | 195 | 50 | 500 | - |
| 1300 | 650 | 180 | 50 | 525 | - |
| 1350 | 675 | 165 | 50 | 550 | - |
| 1400 | 700 | 150 | 50 | 575 | - |
| 1450 | 725 | 140 | 50 | 600 | - |
| 1500 | 750 | 125 | 50 | 625 | - |
| 1550 | 775 | 110 | 50 | 650 | - |
| 1600 | 800 | 95 | 50 | 675 | - |
NOWS3517-A Ağır Hizmet Tipi Teleskopik Ray: Dar Alanda Maksimum Güç
NOWS3517-A, kompakt bir tasarımda ultra yüksek taşıma kapasitesi sunmak üzere mühendislik harikası olarak geliştirilmiştir. %50 kısmi açılım özelliğine sahip bu ağır hizmet rayı, özellikle burulma direncinin (torsional strength) kritik olduğu askeri savunma sistemleri ve demiryolu taşımacılığı için ideal çözümdür.
Öne Çıkan Avantajlar
Dehasal Taşıma Kapasitesi: 550 mm uzunluğundaki bir çift ray, tam 365 kg yük taşıyabilir.
Düşük Profil, Yüksek Mukavemet: Dolu çelik kesit yapısı sayesinde, toplam yükseklikten tasarruf sağlarken taşıma kapasitesinden ödün vermez.
Şok ve Titreşim Direnci: Kapalı konumda statik yükleri desteklerken darbelere karşı üstün koruma sağlar; bu özelliğiyle hareket halindeki araçlarda kullanım için mükemmeldir.
Dinamik Performans: Hassas işlenmiş bilye yolları, ray açık pozisyondayken bile manuel sistemlerde pürüzsüz ve stabil bir hareket sunar.
Teknik Detaylar Tablosu
| Teknik Özellik | Ayrıntı |
| Malzeme Yapısı | Soğuk çekme çelik C45E+C (EN 10277) |
| Bilye ve Yataklar | Karbon çeliği C85 G100 (DIN 5401) |
| Yük Kapasitesi | 95 kg – 365 kg / çift |
| Açılım Oranı | %50 (Opsiyonel %70 mevcut) |
| Birim Ağırlık | 3.40 kg / metre (tek ray) |
| Montaj Esnekliği | Minör eksende kullanım imkanı (%40 yük kaybı ile) |
Neden NOWS3517-A?
1. Endüstriyel Dayanıklılık:
Soğuk çekilmiş C45E çeliğinden üretilen yapısı, ağır hizmet tipi koltuk sistemlerinden askeri ekipman çekmecelerine kadar en zorlu koşullarda bile formunu bozmadan çalışır.
2. Çok Yönlü Kullanım:
Raylar sadece dikey (majör) eksende değil, yatay (minör) eksende de kullanılabilir. Yatay montajda taşıma kapasitesi, belirtilen değerlerin %60’ı olacak şekilde hesaplanmalıdır.
3. Ücretsiz %70 Açılım Opsiyonu:
Standart olarak sunulan %50 açılım kapasitesini, projenizin ihtiyacına göre ücretsiz bir seçenek olarak %70’e çıkarabilirsiniz. Bu modifikasyonun yük kapasitesini bir miktar etkileyeceğini unutmayınız; detaylar için FastenFix teknik ekibine danışabilirsiniz.
