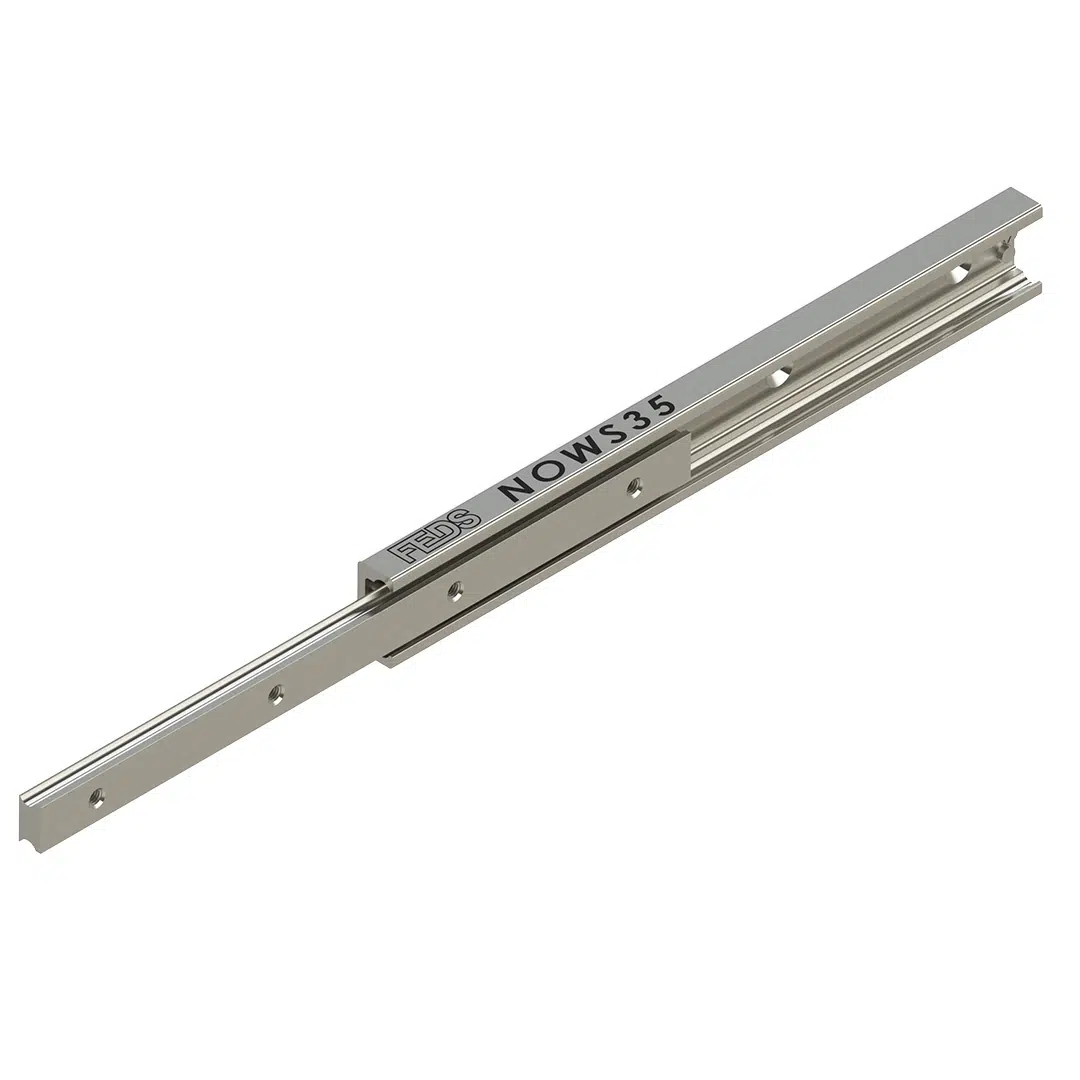

NOWS3517-B Ağır Hizmet Tipi Teleskopik Ray: Güç ve Hassasiyetin Buluşması
NOWS3517-B, dar alanlarda devasa yük taşıma kapasitesi sunmak üzere özel olarak geliştirilmiş, %50 kısmi açılımlı bir ağır hizmet rayıdır. Özellikle demiryolu ve askeri araçlardaki ağır hizmet tipi koltuk sistemleri için tasarlanan bu model, burulma direncinin (torsional strength) hayati önem taşıdığı tüm endüstriyel uygulamalarda rakipsizdir.
Temel Performans Verileri
Yüksek Yük Kapasitesi: 610 mm uzunluğundaki bir çift ray, tam 370 kg taşıma kapasitesine sahiptir ve 323 mm hareket (travel) sağlar.
Kompakt ve Güçlü: Dolu çelik kesitlerden imal edilen yapısı, düşük profil yüksekliğine rağmen maksimum mukavemet sunar.
Sarsıntı Direnci: Kapalı konumdayken statik yükleri destekleyen ray, araç içi kullanımlarda kritik olan şok ve titreşimlere karşı üstün koruma sağlar.
Dinamik Kararlılık: Hassas frezelenmiş bilye yolları sayesinde, ray açık pozisyondayken bile manuel operasyonlarda sarsıntısız ve güvenli bir hareket sunar.
Teknik Tablo
| Teknik Detay | Açıklama |
| Gövde Malzemesi | Soğuk çekme çelik C45E+C (EN 10277 uyumlu) |
| Bilye ve Yataklar | Karbon çeliği C85 G100 (DIN 5401 uyumlu) |
| Taşıma Aralığı | 110 kg – 370 kg / çift |
| Açılım Oranı | Standart %50 (Opsiyonel %70) |
| Birim Ağırlık | 3.4 kg / metre (tek ray) |
| Montaj Esnekliği | Minör (yatay) eksen kullanımına uygun (%40 yük düşümü ile) |
Neden NOWS3517-B?
1. Profesyonel Malzeme Kalitesi:
EN 10277 standartlarına uygun soğuk çekme çelik gövde ve çinko kaplı sac bilye kafesleri, en zorlu çevresel koşullarda bile korozyona ve aşınmaya karşı direnç gösterir.
2. Eksensel Esneklik:
Bu ray sadece dikey değil, yatay (minör) eksende de monte edilebilir. Yatay montajlarda taşıma kapasitesi, belirtilen majör eksen değerlerinin %60’ı olarak hesaplanmalıdır.
3. Ücretsiz Açılım Modifikasyonu:
Projenizin ihtiyacına göre standart %50 açılım yerine %70 açılım opsiyonu sunulmaktadır. Bu seçenek, yük kapasitesinde küçük bir miktar azalmaya yol açsa da, FastenFix satış mühendislerimiz tarafından ücretsiz bir danışmanlık hizmeti olarak sunulur.
| Yükseklik | 35 MM |
|---|---|
| Genişlik | 17 MM |
| Yükleme kapasitesi | 110 - 370 KG |
| Montaj Uzunluğu | 210 - 1490 MM |
| Uzatma Uzunluğu | 127 - 759 MM |
| Slayt Tipi | %50 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NOWS3517-B | |||

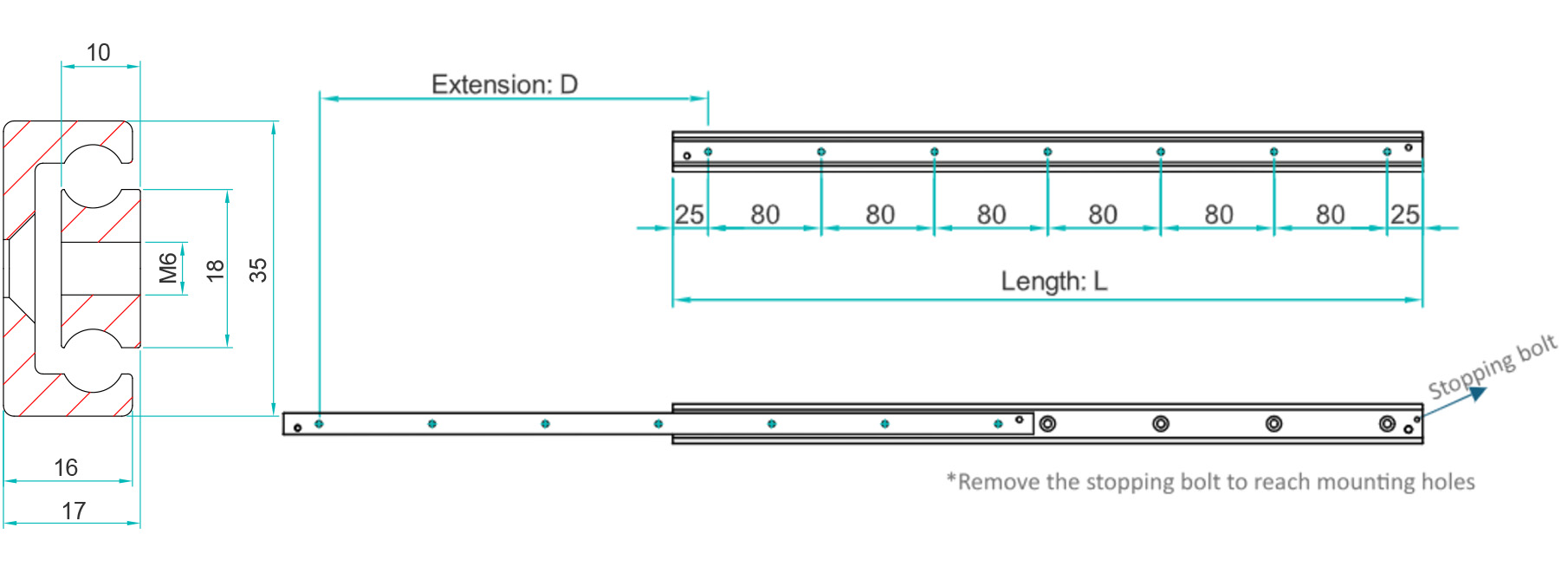

| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | Delik Sayısı |
| 210 | 127 | 110 | 3 |
| 290 | 159 | 130 | 4 |
| 370 | 203 | 230 | 5 |
| 450 | 247 | 260 | 6 |
| 530 | 279 | 340 | 7 |
| 610 | 323 | 370 | 8 |
| 690 | 367 | 345 | 9 |
| 770 | 399 | 320 | 10 |
| 850 | 443 | 300 | 11 |
| 930 | 487 | 275 | 12 |
| 1010 | 519 | 250 | 13 |
| 1090 | 563 | 230 | 14 |
| 1170 | 607 | 210 | 15 |
| 1250 | 639 | 195 | 16 |
| 1330 | 683 | 170 | 17 |
| 1410 | 727 | 145 | 18 |
| 1490 | 759 | 130 | 19 |
