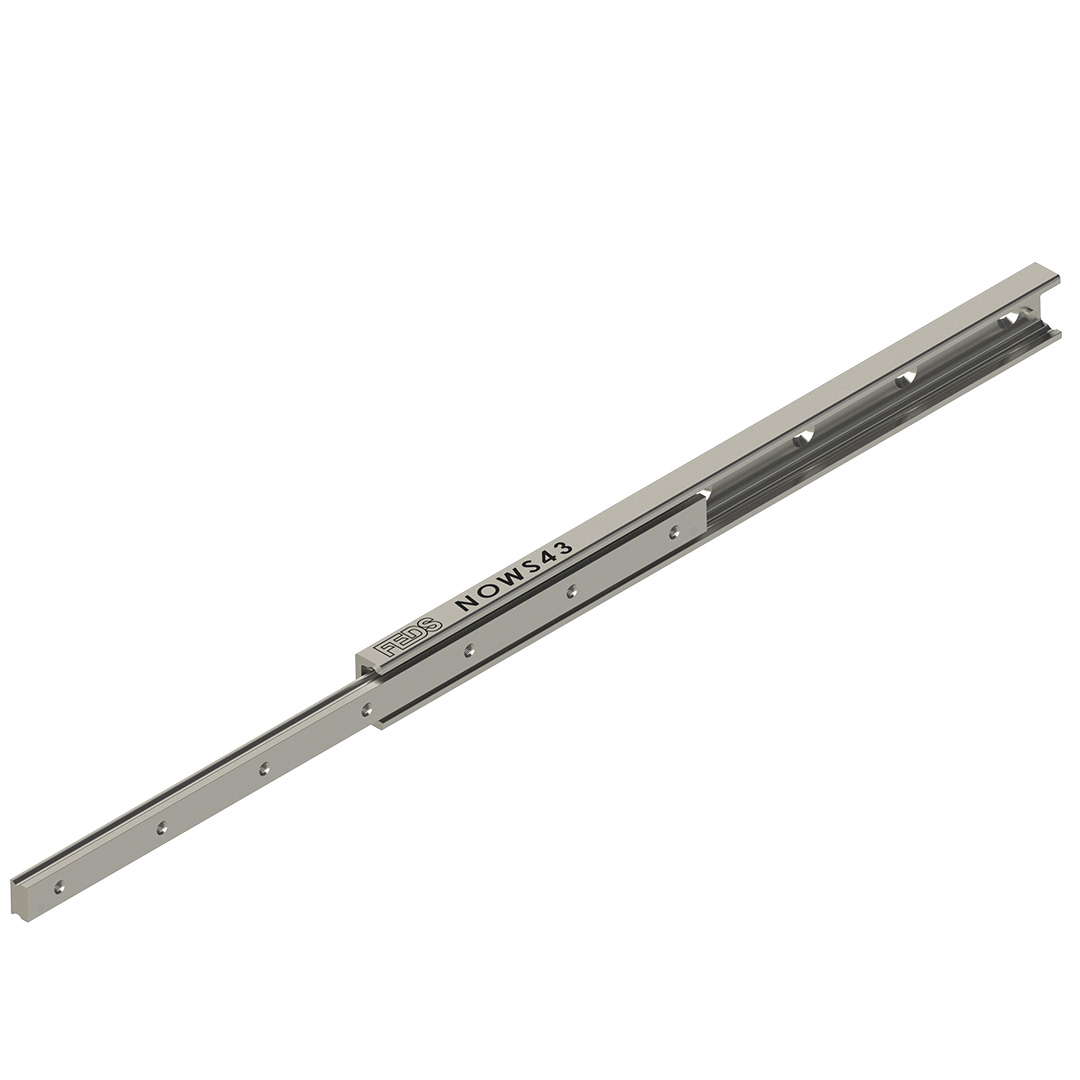

NOWS4322-A Ağır Hizmet Tipi Teleskopik Ray: Ekstrem Yükler İçin Kompakt Çözüm
NOWS4322-A, dar bir alanda maksimum yük taşıma kapasitesi sunmak üzere tasarlanmış, %50 kısmi açılımlı ultra ağır hizmet tipi bir teleskopik raydır. Özellikle askeri araçların ve trenlerin ağır hizmet koltuk sistemleri için üretilen bu model, yüksek burulma direnci (torsional strength) gerektiren tüm endüstriyel senaryolarda standartları belirler.
Güç ve Dayanıklılık Performansı
Devasa Taşıma Kapasitesi: 650 mm uzunluğundaki bir çift ray, tam 630 kg yük taşıyabilmektedir.
Sağlam Çelik Yapı: Dolu çelik kesitlerden üretilen gövdesi, kompakt boyutlarına rağmen ağır sanayi ve savunma sanayii yüklerini güvenle taşır.
Mobil Uygulama Uyumluluğu: Kapalı konumda şok ve titreşime karşı gösterdiği yüksek direnç sayesinde hareket halindeki araçlarda (zırhlı araçlar, trenler) statik yükleri mükemmel şekilde korur.
Hassas Mühendislik: Frezelenmiş bilye yolları, ray tam açık pozisyondayken bile dinamik yüklere ve manuel kullanım zorlamalarına karşı pürüzsüz bir direnç sunar.
Teknik Özellikler
| Parametre | Detay |
| Gövde Malzemesi | Soğuk çekme çelik C45E+C (EN 10277) |
| Bilye Yatakları | Karbon çeliği C85 G100 (DIN 5401) |
| Yük Kapasitesi Aralığı | 150 kg – 630 kg / çift |
| Açılım Oranı | Standart %50 (Opsiyonel %70) |
| Ağırlık | Metre başına 5.4 kg (tek ray) |
| Eksen Esnekliği | Yatay (minör) montajda %60 yük kapasitesi |
Neden NOWS4322-A Tercih Edilmeli?
1. Endüstriyel Sertifikasyon:
EN 10277 ve DIN 5401 standartlarına uygun olarak üretilen çelik bileşenler ve çinko kaplı bilye kafesleri, korozyona karşı dirençli ve uzun ömürlü bir çalışma döngüsü sağlar.
2. Çok Yönlü Montaj:
Raylar dikey (majör) eksende maksimum verimle çalışır; ancak tasarım gereği yatay (minör) eksende de kullanılabilir. Yatay montajda taşıma kapasitesinin orijinal değerin %60’ına düşeceği dikkate alınmalıdır.
3. Ücretsiz %70 Açılım Seçeneği:
Standart %50 açılım yerine daha fazla erişim sağlayan %70 açılım seçeneği mevcuttur. Bu modifikasyon yük kapasitesinde hafif bir değişime neden olur. FastenFix satış mühendislerimizden bu ücretsiz opsiyon için teknik destek alabilirsiniz.
| Yükseklik | 43 MM |
|---|---|
| Genişlik | 22 MM |
| Yükleme kapasitesi | 150 - 630 KG |
| Montaj Uzunluğu | 200 - 2000 MM |
| Uzatma Uzunluğu | 100 - 1000 MM |
| Slayt Tipi | %50 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NOWS4322-A | Delik Modeli | ||||
| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | “A” | “B” | “C” |
| 200 | 100 | 150 | 50 | - | - |
| 250 | 125 | 240 | 50 | – | 50 |
| 300 | 150 | 270 | 50 | – | 100 |
| 350 | 175 | 300 | 50 | – | 150 |
| 400 | 200 | 350 | 50 | – | 200 |
| 450 | 225 | 370 | 50 | – | 250 |
| 500 | 250 | 550 | 50 | – | 300 |
| 550 | 275 | 600 | 50 | 150 | – |
| 600 | 300 | 620 | 50 | 175 | – |
| 650 | 325 | 630 | 50 | 200 | – |
| 700 | 350 | 615 | 50 | 225 | – |
| 750 | 375 | 600 | 50 | 250 | – |
| 800 | 400 | 570 | 50 | 275 | – |
| 850 | 425 | 520 | 50 | 300 | – |
| 900 | 450 | 500 | 50 | 325 | – |
| 950 | 475 | 485 | 50 | 350 | – |
| 1000 | 500 | 470 | 50 | 375 | – |
| 1050 | 525 | 460 | 50 | 400 | – |
| 1100 | 550 | 445 | 50 | 425 | – |
| 1150 | 575 | 440 | 50 | 450 | – |
| 1200 | 600 | 435 | 50 | 475 | – |
| 1250 | 625 | 425 | 50 | 500 | - |
| 1300 | 650 | 415 | 50 | 525 | - |
| 1350 | 675 | 405 | 50 | 550 | - |
| 1400 | 700 | 400 | 50 | 575 | - |
| 1450 | 725 | 380 | 50 | 600 | - |
| 1500 | 750 | 360 | 50 | 625 | - |
| 1550 | 775 | 350 | 50 | 650 | - |
| 1600 | 800 | 330 | 50 | 675 | - |
| 1650 | 825 | 310 | 50 | 700 | - |
| 1700 | 850 | 300 | 100 | 650 | - |
| 1750 | 875 | 280 | 100 | 675 | - |
| 1800 | 900 | 265 | 100 | 700 | - |
| 1850 | 925 | 250 | 100 | 725 | - |
| 1900 | 950 | 235 | 100 | 750 | - |
| 1950 | 975 | 210 | 100 | 775 | - |
| 2000 | 1000 | 190 | 100 | 800 | - |
NOWS4322-A Ağır Hizmet Tipi Teleskopik Ray: Ekstrem Yükler İçin Kompakt Çözüm
NOWS4322-A, dar bir alanda maksimum yük taşıma kapasitesi sunmak üzere tasarlanmış, %50 kısmi açılımlı ultra ağır hizmet tipi bir teleskopik raydır. Özellikle askeri araçların ve trenlerin ağır hizmet koltuk sistemleri için üretilen bu model, yüksek burulma direnci (torsional strength) gerektiren tüm endüstriyel senaryolarda standartları belirler.
Güç ve Dayanıklılık Performansı
Devasa Taşıma Kapasitesi: 650 mm uzunluğundaki bir çift ray, tam 630 kg yük taşıyabilmektedir.
Sağlam Çelik Yapı: Dolu çelik kesitlerden üretilen gövdesi, kompakt boyutlarına rağmen ağır sanayi ve savunma sanayii yüklerini güvenle taşır.
Mobil Uygulama Uyumluluğu: Kapalı konumda şok ve titreşime karşı gösterdiği yüksek direnç sayesinde hareket halindeki araçlarda (zırhlı araçlar, trenler) statik yükleri mükemmel şekilde korur.
Hassas Mühendislik: Frezelenmiş bilye yolları, ray tam açık pozisyondayken bile dinamik yüklere ve manuel kullanım zorlamalarına karşı pürüzsüz bir direnç sunar.
Teknik Özellikler
| Parametre | Detay |
| Gövde Malzemesi | Soğuk çekme çelik C45E+C (EN 10277) |
| Bilye Yatakları | Karbon çeliği C85 G100 (DIN 5401) |
| Yük Kapasitesi Aralığı | 150 kg – 630 kg / çift |
| Açılım Oranı | Standart %50 (Opsiyonel %70) |
| Ağırlık | Metre başına 5.4 kg (tek ray) |
| Eksen Esnekliği | Yatay (minör) montajda %60 yük kapasitesi |
Neden NOWS4322-A Tercih Edilmeli?
1. Endüstriyel Sertifikasyon:
EN 10277 ve DIN 5401 standartlarına uygun olarak üretilen çelik bileşenler ve çinko kaplı bilye kafesleri, korozyona karşı dirençli ve uzun ömürlü bir çalışma döngüsü sağlar.
2. Çok Yönlü Montaj:
Raylar dikey (majör) eksende maksimum verimle çalışır; ancak tasarım gereği yatay (minör) eksende de kullanılabilir. Yatay montajda taşıma kapasitesinin orijinal değerin %60’ına düşeceği dikkate alınmalıdır.
3. Ücretsiz %70 Açılım Seçeneği:
Standart %50 açılım yerine daha fazla erişim sağlayan %70 açılım seçeneği mevcuttur. Bu modifikasyon yük kapasitesinde hafif bir değişime neden olur. FastenFix satış mühendislerimizden bu ücretsiz opsiyon için teknik destek alabilirsiniz.
