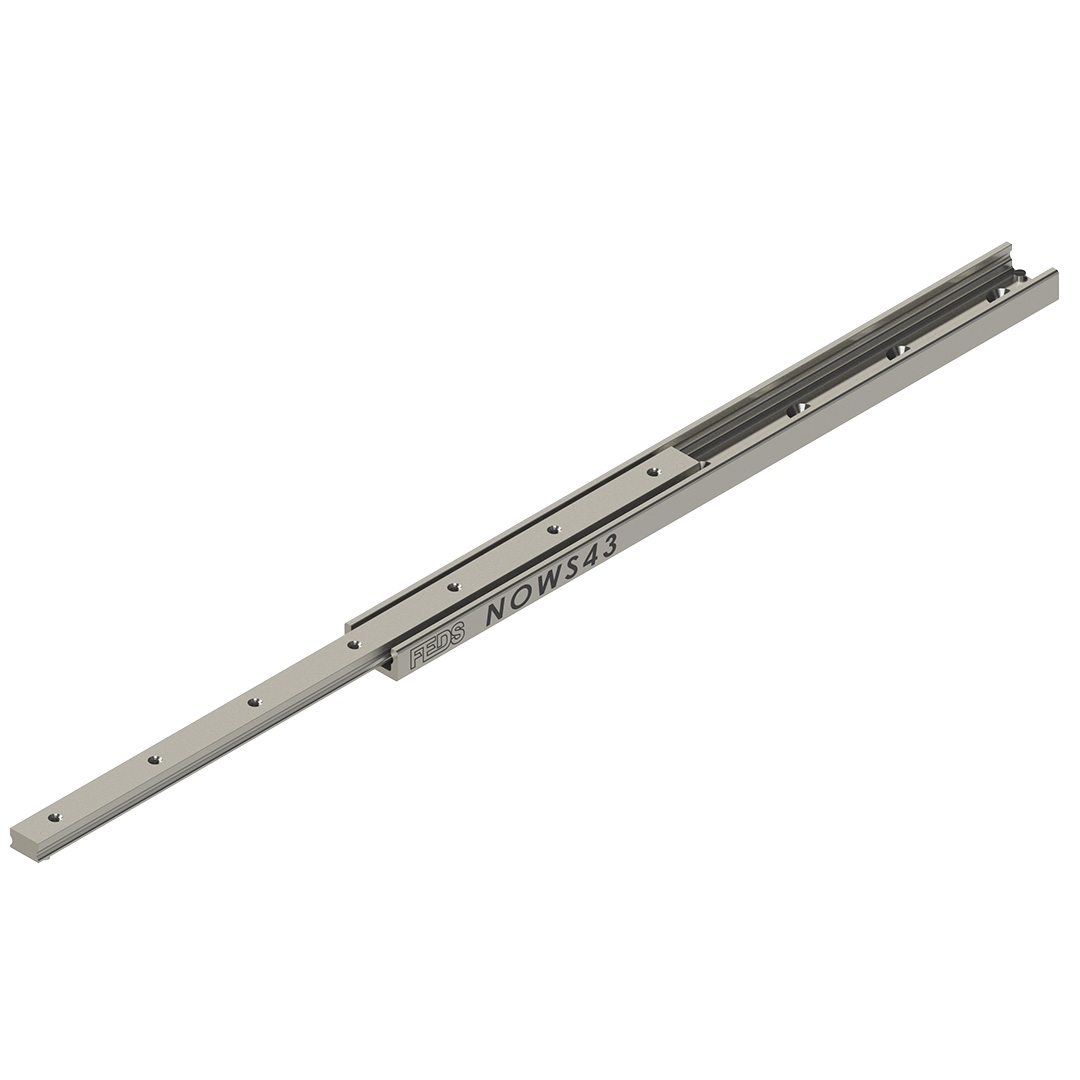

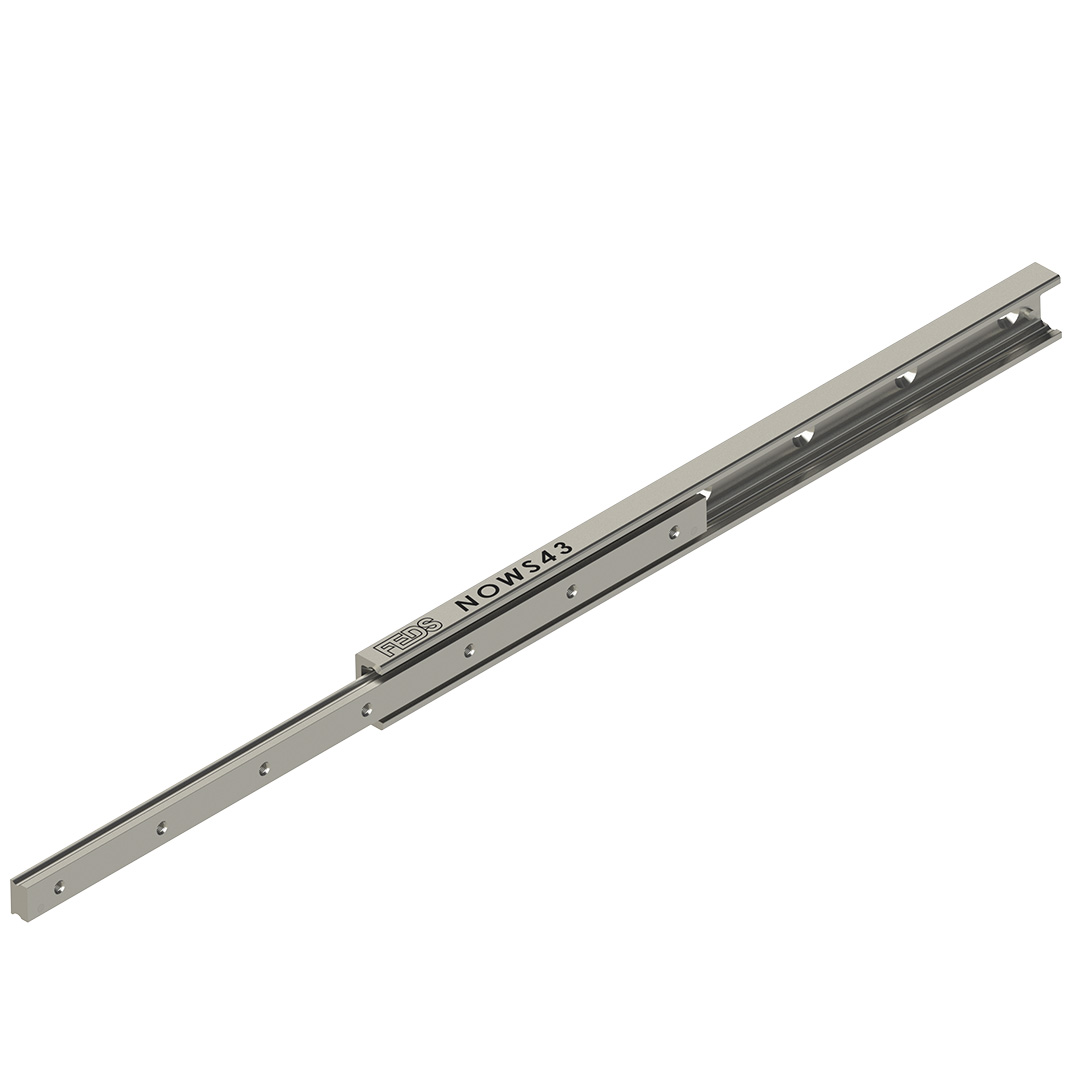

NOWS4322-B Ağır Hizmet Tipi Teleskopik Ray: Ultra Güçlü ve Kompakt Performans
NOWS4322-B, kısıtlı alanlarda maksimum yük taşıma kapasitesi elde etmek için tasarlanmış, %50 kısmi açılımlı ağır hizmet tipi bir teleskopik raydır. Özellikle demiryolu ve askeri standartlardaki ağır hizmet tipi koltuk sistemleri için optimize edilen bu model, yüksek burulma direncinin (torsional strength) kritik olduğu tüm endüstriyel platformlarda üstün performans sergiler.
Öne Çıkan Performans Özellikleri
Üst Düzey Taşıma Kapasitesi: 610 mm uzunluğundaki bir çift ray, tam 630 kg yük taşıma kapasitesine sahiptir ve 313 mm hareket (travel) mesafesi sunar.
Kompakt Kesit Profili: Dolu çelik kesit yapısı sayesinde, çok düşük profil yüksekliğiyle devasa ağırlıkları güvenle taşır.
Araç İçi Kullanım Uyumluluğu: Kapalı konumda şok ve titreşimlere karşı yüksek direnç gösterir; bu da onu askeri ve ticari araç montajları için ideal kılar.
Dinamik Dayanıklılık: Hassas frezelenmiş bilye yolları, ray tam açık pozisyondayken dahi manuel operasyonlarda ve dinamik yüklemelerde sarsıntısız bir çalışma sunar.
Teknik Veri Tablosu
| Özellik | Detay |
| Gövde Malzemesi | Soğuk çekme çelik C45E+C (EN 10277) |
| Bilye ve Yataklar | Karbon çeliği C85 G100 (DIN 5401) |
| Yük Aralığı | 140 kg – 630 kg / çift |
| Açılım Tipi | %50 Kısmi Açılım (Opsiyonel %70) |
| Birim Ağırlık | 5.5 kg / metre (tek ray) |
| Montaj Seçeneği | Minör (yatay) eksende %60 yük kapasitesi ile kullanım |
Neden NOWS4322-B?
1. Sertifikalı Malzeme Kalitesi:
EN 10277 uyumlu çelik gövde ve çinko kaplı sac bilye kafesleri, en zorlu çalışma koşullarında bile yapısal bütünlüğünü korur ve korozyona karşı direnç sağlar.
2. Çok Eksenli Montaj Özgürlüğü:
Bu ray, standart dikey kullanımın yanı sıra yatay (minör) eksende de monte edilebilir. Yatay montajlarda taşıma kapasitesi, belirtilen değerin %60’ı olarak revize edilmelidir.
3. Esnek Açılım Opsiyonları:
Standart %50 açılım oranını, projenizin ihtiyacına göre ücretsiz bir seçenek olarak %70’e çıkarabilirsiniz. %70 açılımda yük kapasitesinin bir miktar azalacağını göz önünde bulundurarak
Fastenfix satış mühendislerimizden teknik destek alabilirsiniz.
| Yükseklik | 43 MM |
|---|---|
| Genişlik | 22 MM |
| Yükleme kapasitesi | 140 - 630 KG |
| Montaj Uzunluğu | 210 - 1970 MM |
| Uzatma Uzunluğu | 123 - 1013 MM |
| Slayt Tipi | %50 Açılır |
| Malzeme Türü | Çelik C45 E+C |
| NOWS4322-B | |||

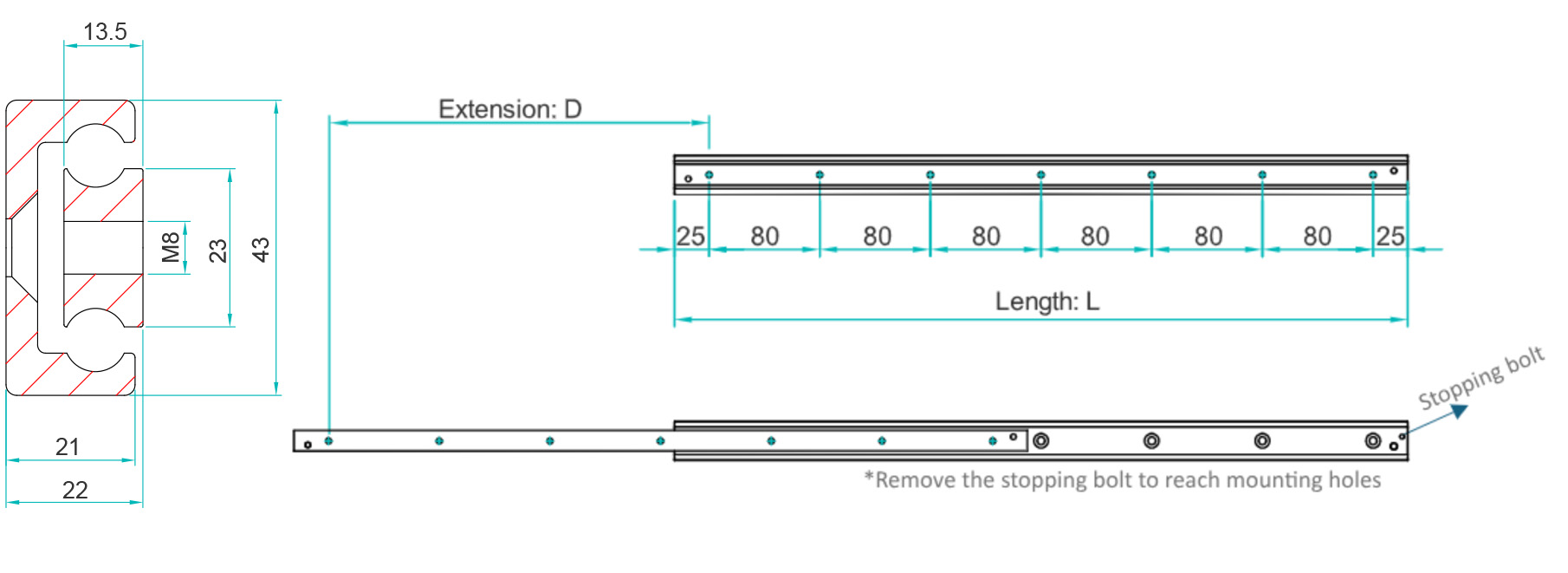

| Montaj Uzunluğu: L | Uzatma Uzunluğu: D | Taşıma Kapasitesi: KG | Delik Sayısı |
| 210 | 123 | 140 | 3 |
| 290 | 158 | 250 | 4 |
| 370 | 208 | 290 | 5 |
| 450 | 243 | 370 | 6 |
| 530 | 278 | 600 | 7 |
| 610 | 313 | 630 | 8 |
| 690 | 363 | 610 | 9 |
| 770 | 398 | 590 | 10 |
| 850 | 433 | 520 | 11 |
| 930 | 483 | 490 | 12 |
| 1010 | 518 | 475 | 13 |
| 1090 | 568 | 450 | 14 |
| 1170 | 603 | 440 | 15 |
| 1250 | 638 | 425 | 16 |
| 1330 | 688 | 410 | 17 |
| 1410 | 723 | 400 | 18 |
| 1490 | 758 | 370 | 19 |
| 1570 | 793 | 340 | 20 |
| 1650 | 843 | 310 | 21 |
| 1730 | 878 | 290 | 22 |
| 1810 | 928 | 260 | 23 |
| 1890 | 963 | 230 | 24 |
| 1970 | 1013 | 220 | 25 |
