FHH – FHHS Pres Saplama
Fasten FHH – FHHS, Pilot Pimleri, çok çeşitli konumlandırma, pivot ve hizalama uygulamalarını karşılar. Düz uç, çiftleşme deliği konumunu kolaylaştırır.
1,00 mm ve üzeri sac kalınlığı için gömme kafa.
Çok çeşitli konumlandırma, pivot ve hizalama uygulamalarını karşılar.
Düz uç, çiftleşme deliği konumunu kolaylaştırır.
FHH – Çelik
FHHS – Paslanmaz

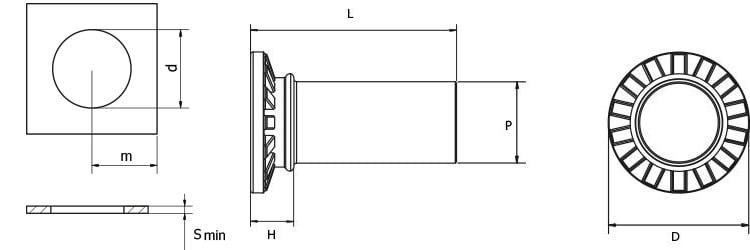

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
| P ±0,05 |
L±0,4 |
D±0,4 |
H maks |
S dk |
d +0,08/-0 |
M |
FHH |
FHHS |
| 3mm |
6 |
5,3 |
2,3 |
1,0 |
3,5 |
6,4 |
✔ |
✔ |
| 8 |
✔ |
✔ |
||||||
| 10 |
✔ |
✔ |
||||||
| 12 |
✔ |
✔ |
||||||
| 15 |
✔ |
✔ |
||||||
| 4mm |
6 |
6,0 |
2,3 |
1,0 |
4,1 |
7,1 |
✔ |
✔ |
| 8 |
✔ |
✔ |
||||||
| 10 |
✔ |
✔ |
||||||
| 12 |
✔ |
✔ |
||||||
| 15 |
✔ |
✔ |
||||||
| 18 |
✔ |
✔ |
||||||
| 20 |
✔ |
✔ |
||||||
| 5mm |
8 |
7,5 |
2,5 |
1,0 |
5,5 |
7,6 |
✔ |
✔ |
| 10 |
✔ |
✔ |
||||||
| 12 |
✔ |
✔ |
||||||
| 15 |
✔ |
✔ |
||||||
| 18 |
✔ |
✔ |
||||||
| 20 |
✔ |
✔ |
||||||
| 22 |
✔ |
✔ |
||||||
| 6mm |
10 |
8,0 |
2,7 |
1,6 |
6,5 |
7,9 |
✔ |
✔ |
| 12 |
✔ |
✔ |
||||||
| 15 |
✔ |
✔ |
||||||
| 18 |
✔ |
✔ |
||||||
| 20 |
✔ |
✔ |
||||||
| 22 |
✔ |
✔ |
||||||
| 25 |
✔ |
✔ |
FHH – FHHS Pres Saplama
Fasten FHH – FHHS, Pilot Pimleri, çok çeşitli konumlandırma, pivot ve hizalama uygulamalarını karşılar. Düz uç, çiftleşme deliği konumunu kolaylaştırır.
1,00 mm ve üzeri sac kalınlığı için gömme kafa.
Çok çeşitli konumlandırma, pivot ve hizalama uygulamalarını karşılar.
Düz uç, çiftleşme deliği konumunu kolaylaştırır.
FHH – Çelik
FHHS – Paslanmaz
İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
