HFE Pres Saplama
Fasten HFE (ağır hizmet) Saplamalar, sac malzemenin üzerinde çıkıntı yapan ve 1,00 mm’ye kadar ince saclarda maksimum çekme sağlayan büyütülmüş bir kafa çapı ile tasarlanmıştır.
HFE – Çelik

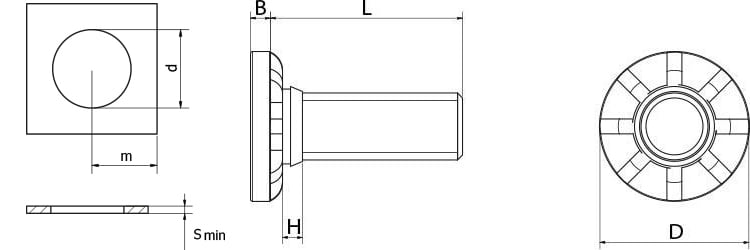

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
| Diş Ölçüsü | L±0,4 | D±0,25 | H max | B max | S min | d +0,13/-0 | m | HFE |
| M5 | 8 | 9,6 | 2,6 | 1,35 | 1,0 | 5,0 | 10,0 | ✔ |
| 15 | ✔ |
|||||||
| M6 | 15 | 11,3 | 2,8 | 1,52 | 1,0 | 6,0 | 11,5 | ✔ |
| 18 | ✔ |
|||||||
| 20 | ✔ |
|||||||
| 25 | ✔ |
|||||||
| 30 | ✔ |
|||||||
| M8 | 15 | 15,3 | 3,3 | 2,13 | 1,5 | 8,0 | 14,5 | ✔ |
| 20 | ✔ |
|||||||
| 25 | ✔ |
|||||||
| 30 | ✔ |
|||||||
| 35 | ✔ |
|||||||
| 40 | ✔ |
|||||||
| 50 | ✔ |
HFE Pres Saplama
Fasten HFE (ağır hizmet) Saplamalar, sac malzemenin üzerinde çıkıntı yapan ve 1,00 mm’ye kadar ince saclarda maksimum çekme sağlayan büyütülmüş bir kafa çapı ile tasarlanmıştır.
HFE – Çelik
İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
