Pres Saplama HFH – HFHS

HFH – HFHS Pres Saplama
Fasten HFH (yüksek torlu) Saplamalar, daha düşük maliyetlerle daha kolay montajla kaynaklı saplamaların yerini alır. Sac malzemenin üzerinde çıkıntı yapan büyük saplama kafası, eksenel sıkma kuvvetini geniş bir alana dağıtarak çekme direncini artırır.

HFH – Çelik

HFHS – Paslanmaz

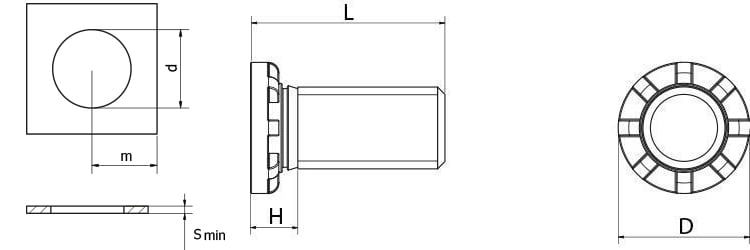

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe

Diş Ölçüsü	L_±0,4	D_±0,25	H _max	B _max	S _min	d _+0,13/-0	m	HFH	HFHS
M5	15	7,8	2,7	1,14	1,3	5,0	10,7	✔	✔
M5	20	7,8	2,7	1,14	1,3	5,0	10,7	✔	✔
M6	10	9,4	2,8	1,27	1,5	6,0	11,5	✔	✔
	12							✔	✔
	15							✔	✔
	20							✔	✔
	25							✔	✔
	30							✔	✔
	35							✔	✔
	40							✔	✔
M8	12	12,5	3,5	1,78	2,0	8,0	12,7	✔	✔
	15							✔	✔
	16							✔	✔
	18							✔	✔
	20							✔	✔
	25							✔	✔
	30							✔	✔
	35							✔	✔
	40							✔	✔
	50							✔	✔
M10	15	15,7	4,1	2,29	2,3	10,0	13,7	✔	✔
	20							✔	✔
	25							✔	✔
	30							✔	✔
	35							✔	✔
	40							✔	✔
	50							✔	✔

HFH – Çelik

HFHS – Paslanmaz

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
