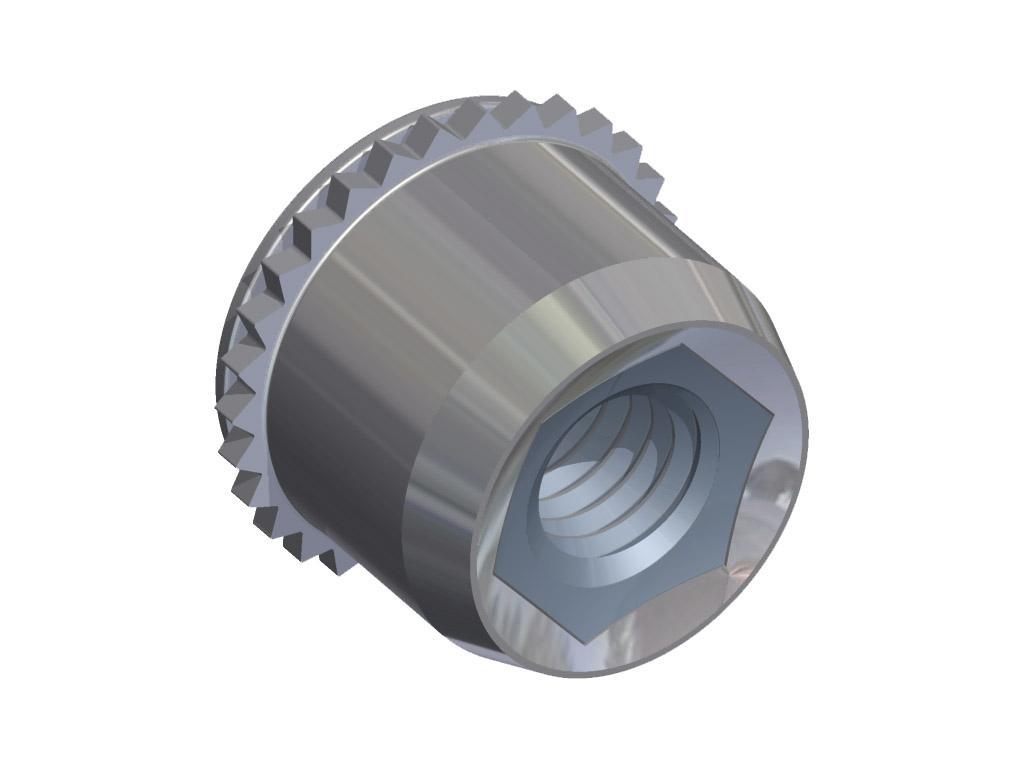

PL – PLC Pres Somun
Kendiliğinden kenetlenen bağlantı elemanlarının diş kilitleme tork performansı, geçerli NASM25027 teknik özelliklerine eşdeğerdir. Bir naylon altıgen eleman, yeniden kullanılabilir, metalik olmayan bir hakim tork dişli kilidi sağlar. Güçlü tırtıklı bileziği kurulum kuvvetini alır ve torka karşı koyar. Tırtlağın dönme direnci, kendinden kilitleme özelliği tarafından uygulanabilen torku büyük ölçüde aşar. Tırtıklı yaka levhaya gömüldüğünden, altındaki alttan oyulmuş boşluk

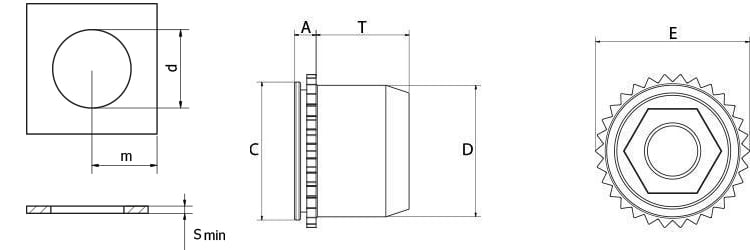

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
| Diş Ölçüsü | C max | E max | A max | T max | D max | S min | d +0,08/-0 | m | PL | PLC |
| M3 | 5,98 | 7,01 | 1,53 | 3,56 | 5,52 | 1,53 – 1,78 | 6,0 | 4,32 | ✔ | ✔ |
| M4 | 7,48 | 8,54 | 1,53 | 4,2 | 7,01 | 1,53 – 1,78 | 7,5 | 4,5 | ✔ | ✔ |
| M5 | 7,98 | 9,0 | 1,53 | 4,45 | 7,52 | 1,53 – 1,78 | 8,0 | 5,5 | ✔ | ✔ |
PL – PLC Pres Somun
Kendiliğinden kenetlenen bağlantı elemanlarının diş kilitleme tork performansı, geçerli NASM25027 teknik özelliklerine eşdeğerdir. Bir naylon altıgen eleman, yeniden kullanılabilir, metalik olmayan bir hakim tork dişli kilidi sağlar. Güçlü tırtıklı bileziği kurulum kuvvetini alır ve torka karşı koyar. Tırtlağın dönme direnci, kendinden kilitleme özelliği tarafından uygulanabilen torku büyük ölçüde aşar. Tırtıklı yaka levhaya gömüldüğünden, altındaki alttan oyulmuş boşluk
İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
