QSRT-150 Süper Açılım Teleskopik Ray | 2040kg

QSRT-150 Ekstrem Ağır Hizmet Teleskopik Ray: %150 Süper Açılım ve Dev Kapasite

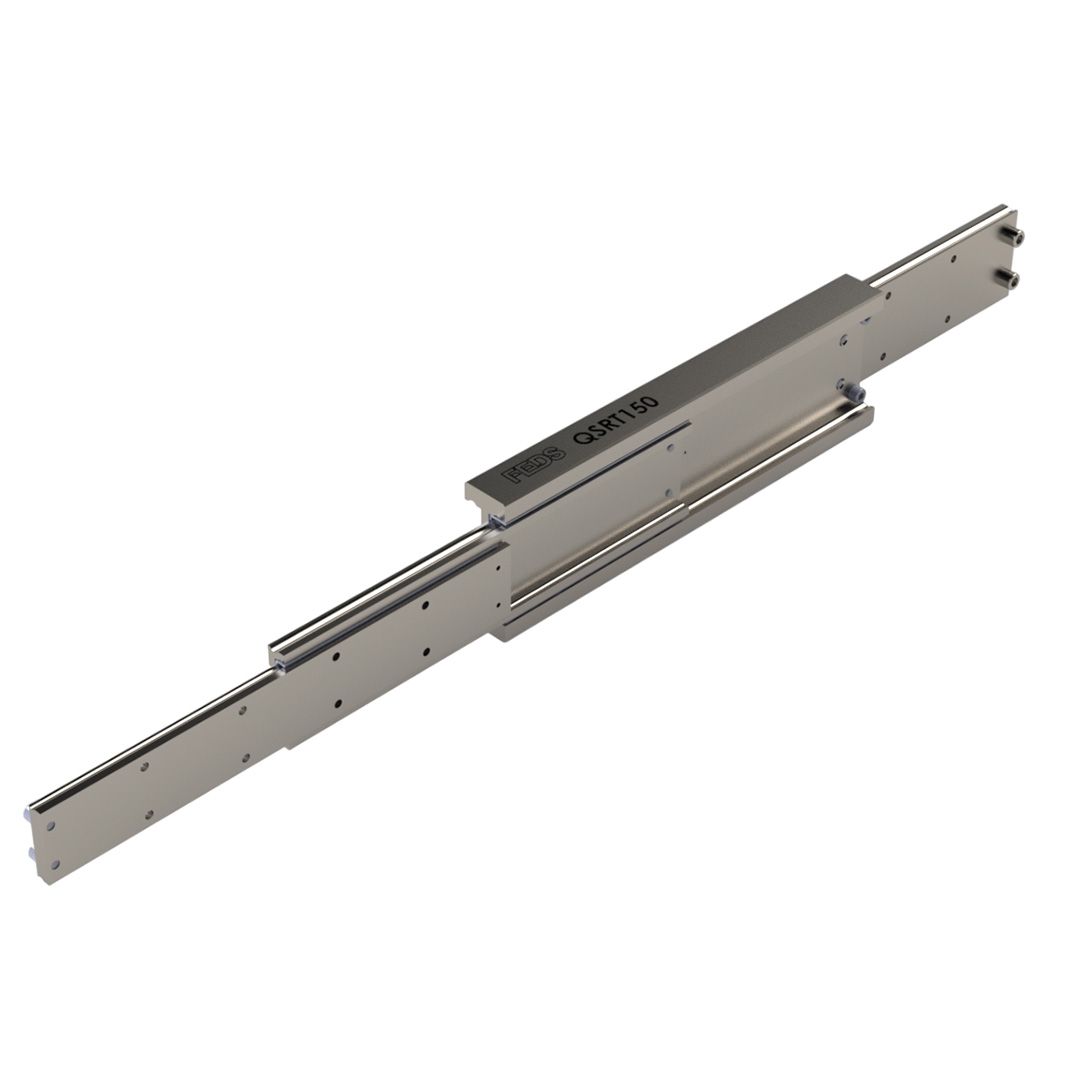

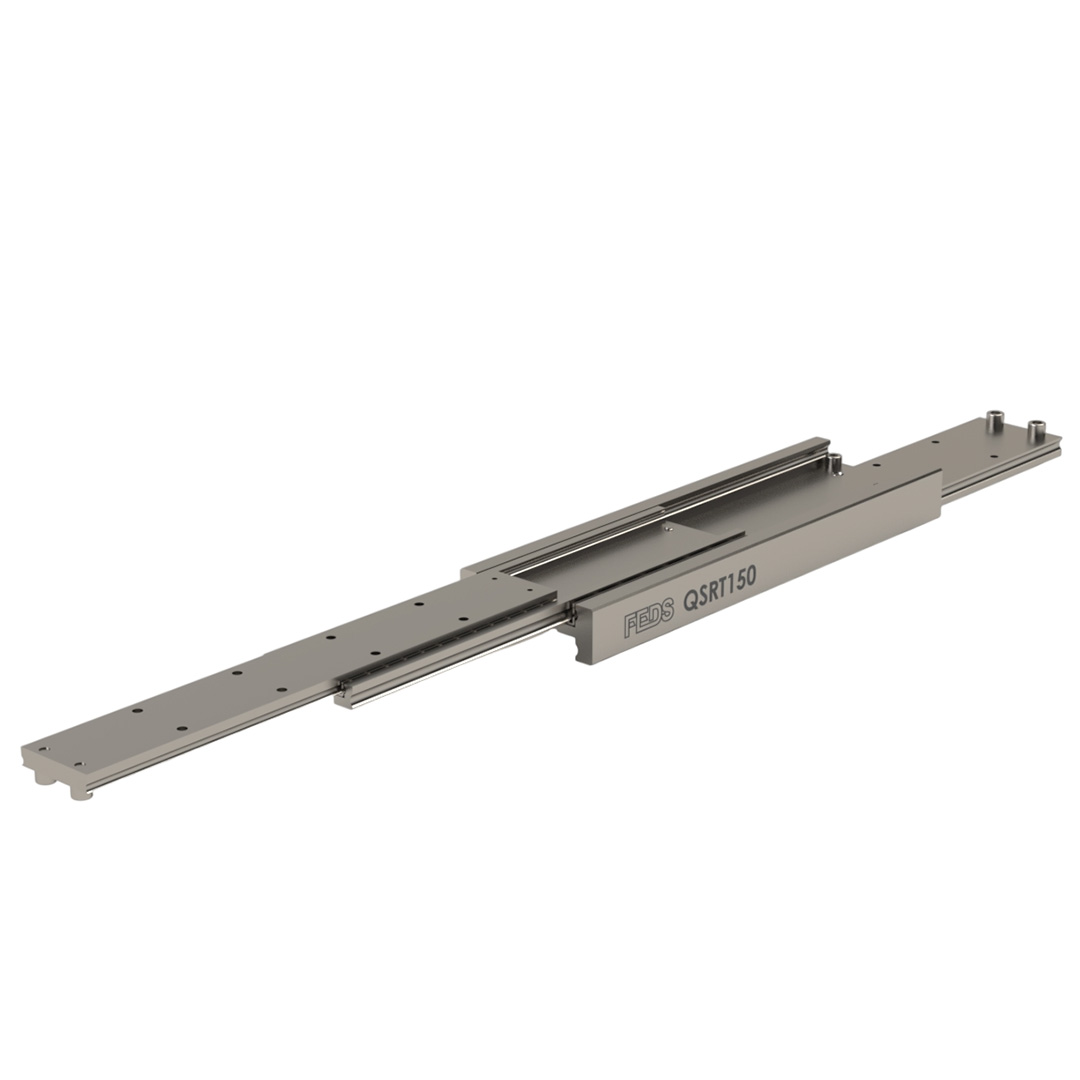

QSRT-150, dar alanlarda devasa erişim mesafesi ve ultra yüksek taşıma kapasitesi sunmak üzere tasarlanmış 4 kirişli (four beam) bir mühendislik harikasıdır. Kapalı boyunun %150’si kadar uzayabilen bu teleskopik ray, özellikle araç dışına tamamen çıkarılması gereken jeneratör, batarya grupları ve ağır pompa taşıyıcıları için rakipsizdir.

Rakipsiz Performans ve Kapasite

Süper Uzama (150% Extension): Örneğin, 1000 mm kapalı boya sahip bir ray, tam 1500 mm hareket (travel) mesafesi sunar.

Ekstrem Yük Taşıma: 750 mm uzunluğundaki bir çift ray, tam açık pozisyonda 2040 kg gibi ekstrem bir yükü güvenle taşıyabilir.

Sarsıntı ve Darbe Direnci: Soğuk çekme çelik profiller ve işlenmiş bilye yolları sayesinde, yüksek düzeyde şok ve titreşim direncine sahiptir.

Tam Erişim Çözümü: İtfaiye araçlarındaki taşınabilir pompa taşıyıcıları ve ağır askeri donanımlar için, ekipmanın araç gövdesinden tamamen uzaklaşmasını sağlayarak 360 derece erişim imkanı tanır.

Teknik Veri Tablosu

Özellik	Detay
Malzeme Yapısı	Soğuk çekme çelik C45E+C (EN 10277)
Bilye ve Yataklar	Karbon çeliği C85 G100 (DIN 5401)
Yük Kapasitesi	660 kg – 2040 kg / çift
Açılım Oranı	%150 Süper Açılım (Süper Extension)
Korozyon Koruması	Elektrolitik çinko kaplama (ISO 2081)
Birim Ağırlık	12.24 kg / metre (tek ray)

Neden QSRT-150 Tercih Edilmeli?

1. Isıya ve Zorlu Şartlara Dayanım:

Üretim sürecinde hiçbir plastik parça kullanılmamıştır. Bu sayede QSRT-150, yüksek sıcaklıklı ortamlar ve ağır sanayi koşulları için mükemmel bir seçimdir.

2. Mobil “I” Kirişi Gücü:

Hareketli orta kirişin “I” formundaki ekstrem mukavemeti, ray tam açık pozisyondayken bile dinamik yüklere karşı bükülmez bir duruş sergiler. Standart “C” tipi bükme rayların aksine, ağır yük altında sarkma yapmaz.

3. Hassas Mühendislik ve Sorunsuz Hareket:

ISO 2081 standartlarında çinko kaplama ile korozyona karşı korunan QSRT-150, hassas işlenmiş bilye yolları sayesinde rakiplerindeki “boşluklu çalışma” sorunlarını elimine eder ve pürüzsüz bir kayma hareketi sağlar.

Uygulama Alanları

İtfaiye Araçları: Taşınabilir pompa taşıma ve operasyonel ekipman rafları.

Enerji Sektörü: Araç dışına çıkarılması gereken dev batarya kutuları ve jeneratör üniteleri.

Savunma Sanayi: Ağır mühimmat taşıma sistemleri ve zırhlı araç bakım platformları.

Ağır Sanayi: Bakım kolaylığı için tamamen dışarıya açılması gereken makine parçaları.

Yükseklik	150 MM
Genişlik	61 MM
Yükleme kapasitesi	660 – 2040 KG
Montaj Uzunluğu	300 – 2500 MM
Uzatma Uzunluğu	450 – 3750 MM
Slayt Tipi	%100 + Açılır
Malzeme Türü	Çelik C45 E+C

QSRT-150			Delik Modeli
Montaj Uzunluğu: L	Uzatma Uzunluğu: D	Taşıma Kapasitesi: KG	“A”	“B”	“C”
300	450	1680	100	–	-
350	525	1740	50	–	50
400	600	1800	50	–	100
450	675	1860	50	–	150
500	750	1920	50	–	200
550	825	1980	50	-	250
600	900	2040	50	-	300
650	975	1980	50	150	–
700	1050	1920	50	175	–
750	1125	1860	50	200	–
800	1200	1800	100	150	–
850	1275	1740	100	175	–
900	1350	1680	100	200	–
950	1425	1620	100	225	–
1000	1500	1560	100	250	–
1050	1575	1530	100	275	–
1100	1650	1500	100	300	–
1150	1725	1464	100	325	–
1200	1800	1440	100	350	–
1250	1875	1410	100	375	-
1300	1950	1380	100	400	-
1350	2025	1340	100	425	-
1400	2100	1320	100	450	-
1450	2175	1290	100	475	-
1500	2250	1250	100	500	-
1550	2325	1220	100	525	-
1600	2400	1200	100	550	-
1650	2475	1170	100	575	-
1700	2550	1140	100	600	-
1750	2625	1100	100	625	-
1800	2700	1070	100	650	-
1850	2775	1040	100	675	-
1900	2850	1020	100	700	-
1950	2925	980	100	725	-
2000	3000	960	100	750	-
