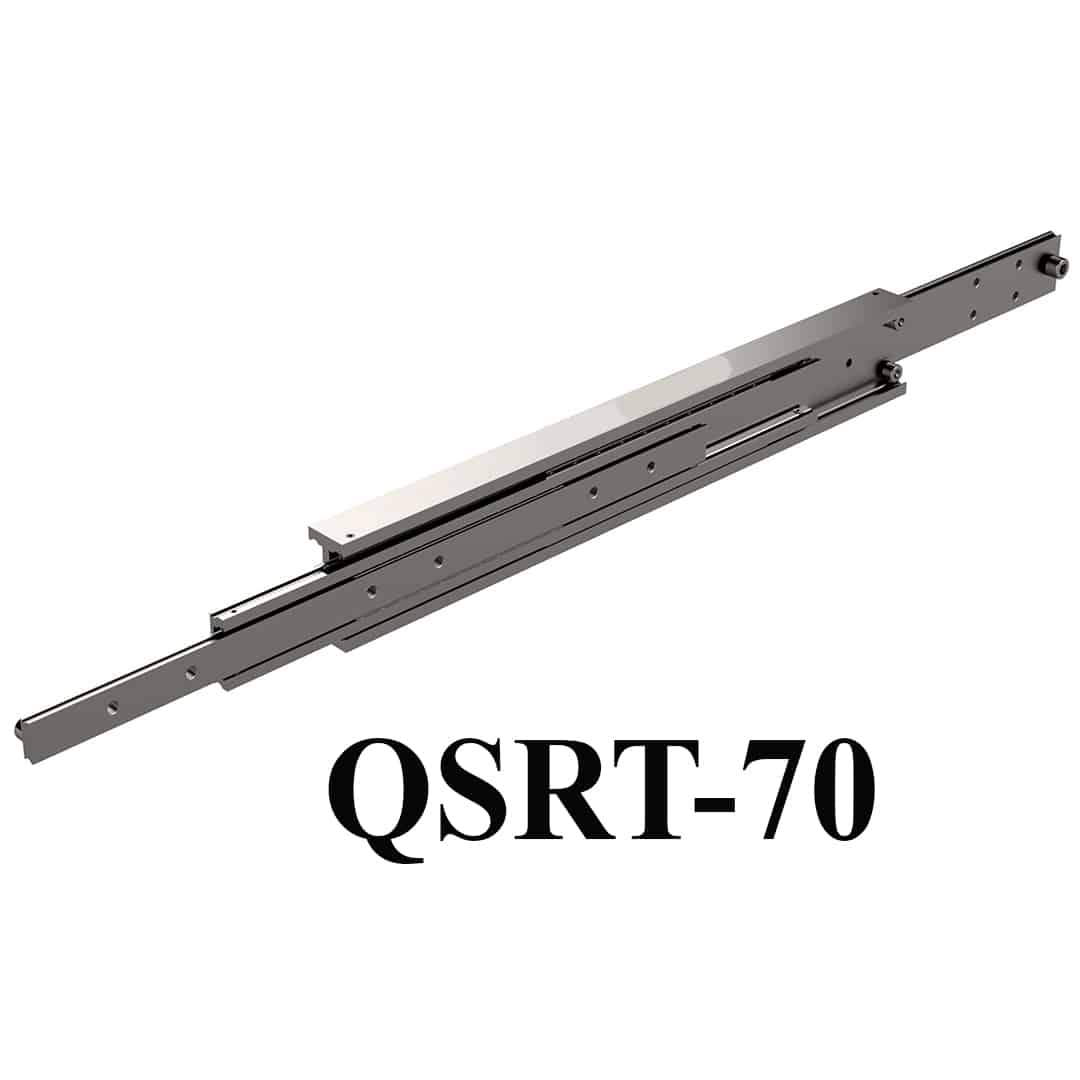

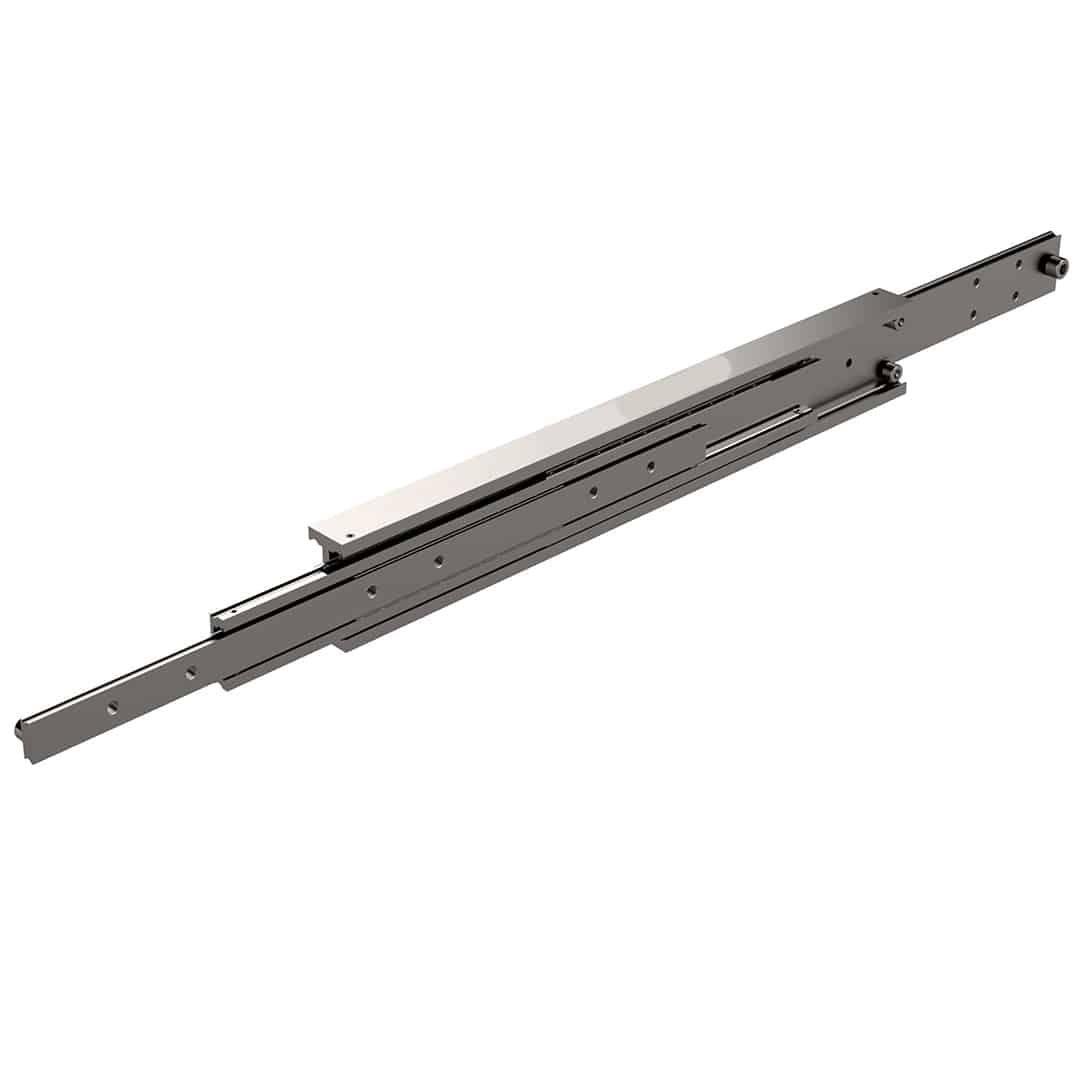

QSRT-70 Teleskopik Ray

Dört kirişli teleskopik sürgü, çekmecenin sürgü kapalı uzunluğunun %150’si kadar uzatılmasını sağlar. 1000 mm’lik kapalı uzunluk, düşük profilli 1500 mm’lik hareket sağlayabilir; bu, alanın önemli olduğu araç kullanımı için idealdir. QSRT-70, çok çeşitli uygulamalar için uygun aşırı yük/görev süper uzatmalı teleskopik kızaktır (90-308Kg/çift). 600 mm’de 1 çift, 308Kg tam uzatma yük kapasitesine sahiptir.

Hassasiyet için işlenmiş bilye paletleri ile soğuk çekilmiş çelik profillerden yapılmış olup, mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aracı tamamen terk etmesi ve arkadan erişime izin vermesi gereken jeneratörleri ve aküleri desteklemek için çok uygundur. QSRT-60, taşınabilir pompa taşıyıcılarının araçtan ayrılması ve dört kişilik bir kaldırmayı kolaylaştırmak için alan sağlaması gereken itfaiye aracı endüstrisinde yaygın olarak kullanılmaktadır.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar.

QSRT-70 sürgü, ISO 2081’e göre korozyona dayanıklı bir elektrolitik çinko kaplamaya sahiptir ve pürüzsüz bir çalışma hareketi üretmek ve daha gevşek oturan sürgü ürünlerinde karşılaşılan sorunları ortadan kaldırmak için hassas bir şekilde tasarlanmıştır. Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir QSRT-70’in ağırlığı 13,87’dir. metre başına kg.

Yükseklik70 MM
Genişlik35 MM
Yükleme kapasitesi90 – 308 KG
Montaj Uzunluğu300 – 1600 MM
Uzatma Uzunluğu450 – 2400 MM
Slayt Tipi%100 + Açılır
Malzeme TürüÇelik C45 E+C

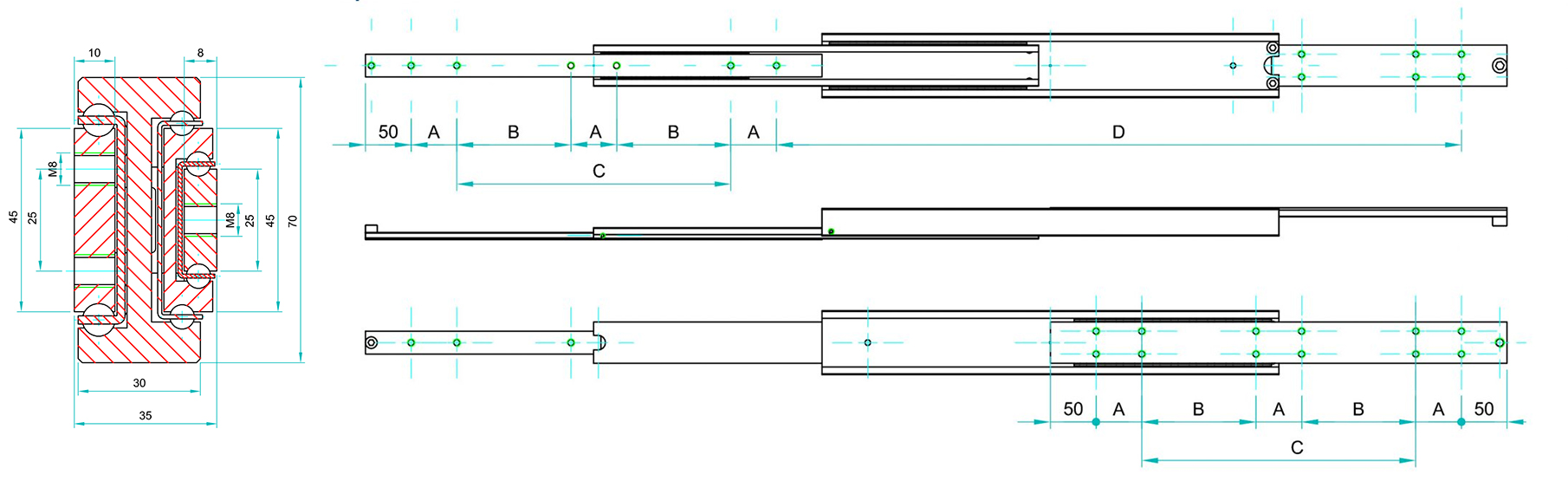

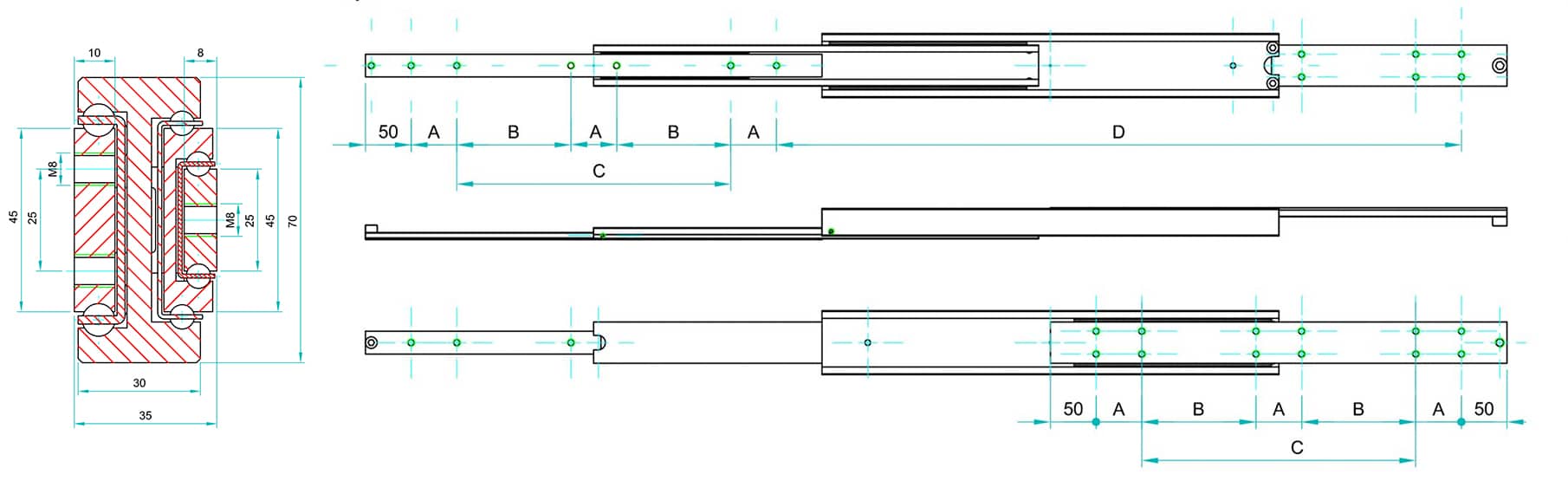

QSRT-70Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30045025350100
35052526450150
40060027550200
45067528050250
50075028650300
55082529750150
60090030850175
65097529750200
700105028650225
750112527550250
800120026450275
850127525350300
900135024250325
950142523150350
1000150022050375
1050157520950400
1100165019850425
1150172518750450
1200180017650475
1250187516550500
1300195015450525
1350202514350550
1400210013250575
1450217512150600
1500225011150625
1550232510050650
160024009050675

Dört kirişli teleskopik sürgü, çekmecenin sürgü kapalı uzunluğunun %150’si kadar uzatılmasını sağlar. 1000 mm’lik kapalı uzunluk, düşük profilli 1500 mm’lik hareket sağlayabilir; bu, alanın önemli olduğu araç kullanımı için idealdir. QSRT-70, çok çeşitli uygulamalar için uygun aşırı yük/görev süper uzatmalı teleskopik kızaktır (90-308Kg/çift). 600 mm’de 1 çift, 308Kg tam uzatma yük kapasitesine sahiptir.

Hassasiyet için işlenmiş bilye paletleri ile soğuk çekilmiş çelik profillerden yapılmış olup, mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aracı tamamen terk etmesi ve arkadan erişime izin vermesi gereken jeneratörleri ve aküleri desteklemek için çok uygundur. QSRT-60, taşınabilir pompa taşıyıcılarının araçtan ayrılması ve dört kişilik bir kaldırmayı kolaylaştırmak için alan sağlaması gereken itfaiye aracı endüstrisinde yaygın olarak kullanılmaktadır.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar.

QSRT-70 sürgü, ISO 2081’e göre korozyona dayanıklı bir elektrolitik çinko kaplamaya sahiptir ve pürüzsüz bir çalışma hareketi üretmek ve daha gevşek oturan sürgü ürünlerinde karşılaşılan sorunları ortadan kaldırmak için hassas bir şekilde tasarlanmıştır. Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çeliğinden imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Tek bir QSRT-70’in ağırlığı 13,87’dir. metre başına kg.
