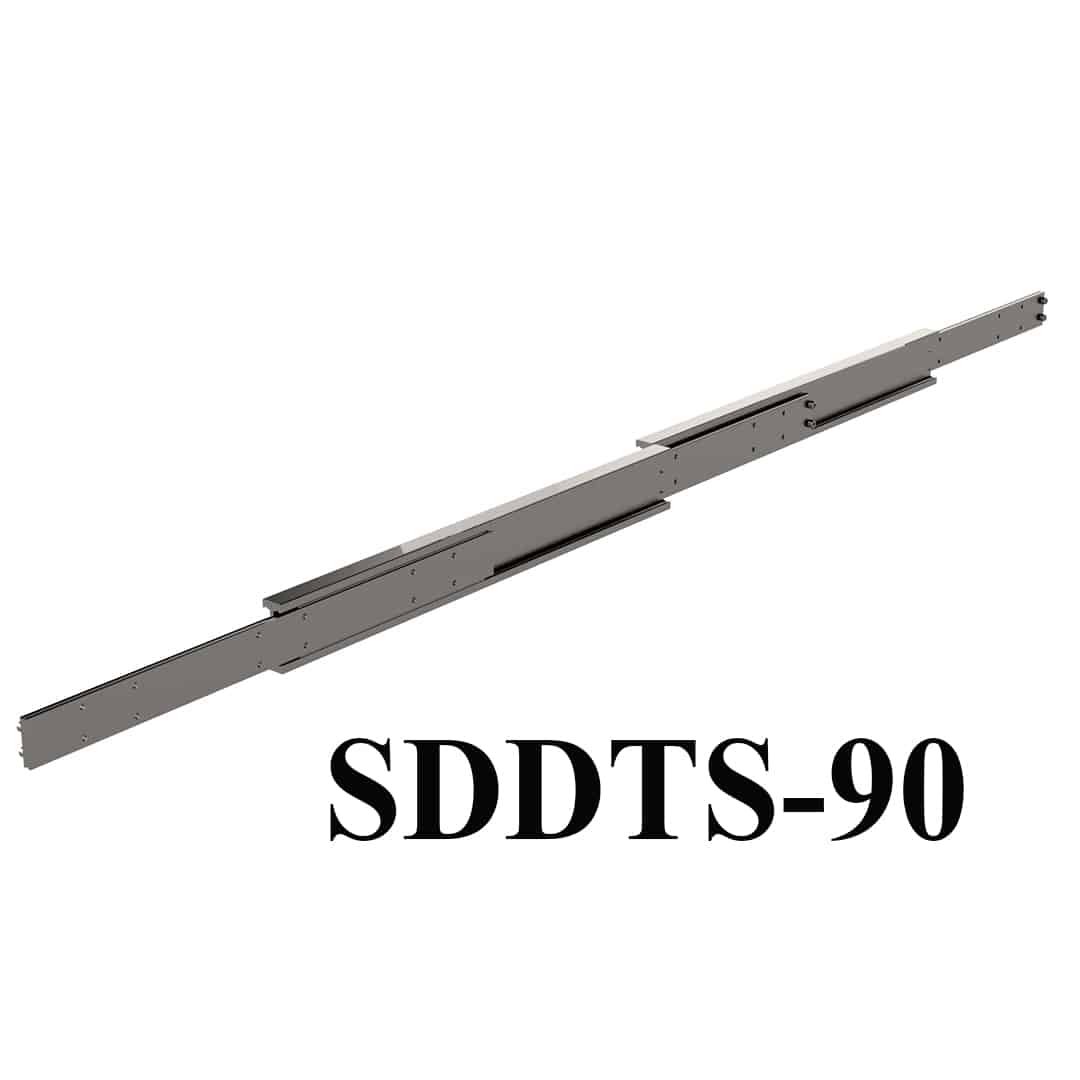

SDDTS-90 Teleskopik Ray

SDDTS kızak serisi, standart olarak %200’lük bir süper genişleme sunar. Ağır hizmet ‘I’ kirişlerini kullanan sürgü, hareketin kapalı uzunluğu iki kat aştığı zorlu uygulamalarda sertliği koruyabilir.

600 mm kapalı uzunluğa sahip SDDTS-90 sürgüsü, 1200 mm hareket mesafesine sahiptir (toplam 1800 mm), çift başına 180 kg yüke sahiptir.

5 paslanmaz çelik 316 L bölümden oluşan bu tam hareketli bilyeli kızak, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı yüksek hassasiyete ve mükemmel düzeyde dirence sahiptir. Buna göre ürün, askeri kamyon çekmecelerini, açık denizde istiflemeyi ve gemi kaynaklı oturma yerlerini desteklemek için çok uygundur. Kirişler ve bilyalı yataklar, östenitik kalite 316L’den üretilmiştir. Uç durdurma cıvataları, tam korozyon koruması için ferritik kalite 430 paslanmazdan yapılmış kafeslerle birlikte 304 kalitedir.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, aşırı sıcaklıklarda kullanım için idealdir. 316L kalite, çok düşük elektromanyetik imzaya sahip östenitik bir paslanmaz çeliktir, bu nedenle savunma uygulamaları için idealdir.

Bu kızak ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu minimum sapma ile yüksek yüklere ve torka maruz kalan dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek varyasyonlar üretilebilir.

Kızaklar öğütülmüş paslanmaz çelik (inox) 316L’den üretilmiştir. Standart bilya kafesleri 316 paslanmaz çelikten imal edilmiştir ve bilyalı rulmanlar 316L paslanmaz çeliktir. Tek bir SDDTS-90, metre başına 39,67 kg ağırlığındadır.

Yükseklik90 MM
Genişlik72 MM
Yükleme kapasitesi55 – 170 KG
Montaj Uzunluğu300 – 1600 MM
Uzatma Uzunluğu600 – 3200 MM
Slayt Tipi%100 Açılır +
Malzeme TürüPaslanmaz Çelik 316L

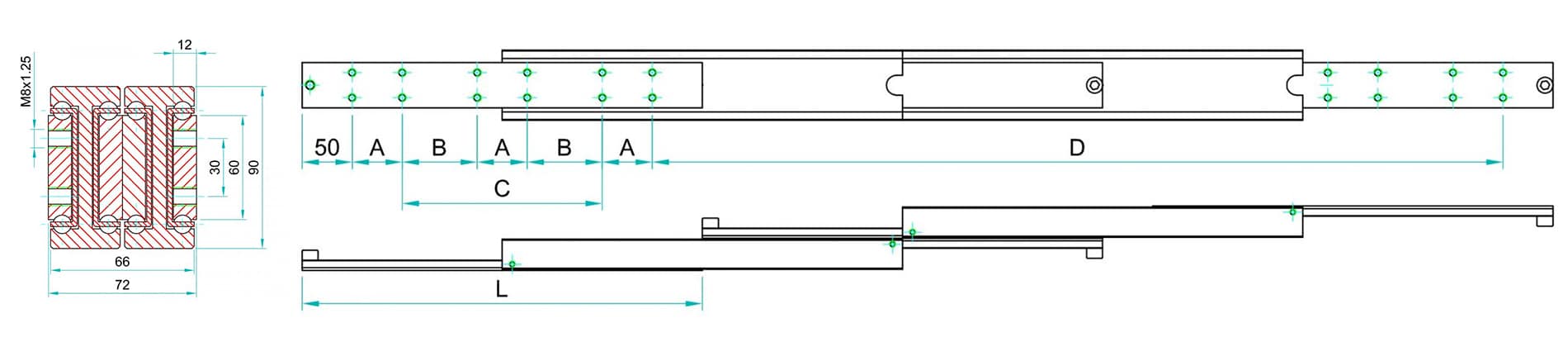

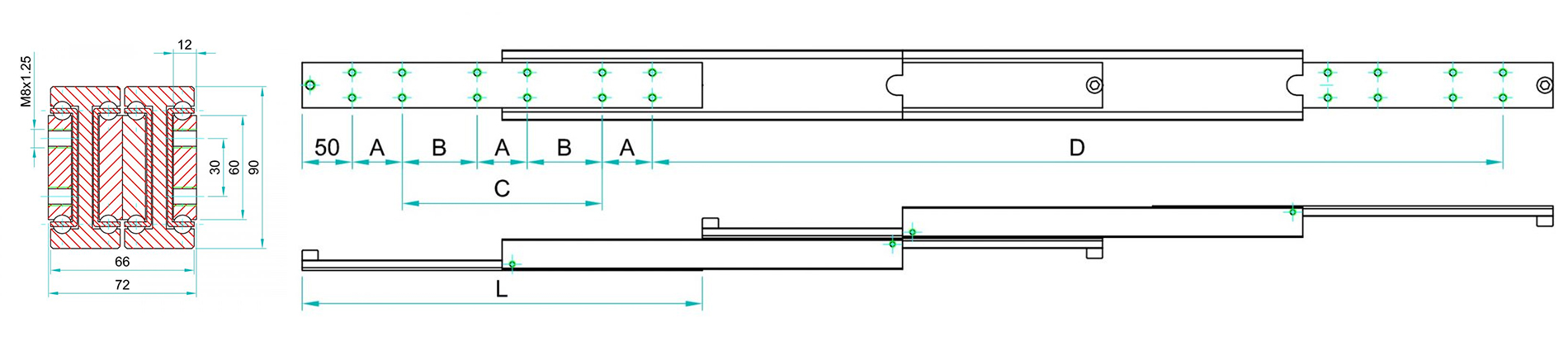

SDDTS-90Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30060014050100
35070014550150
40080015050200
45090015550250
500100016050300
550110016550350
600120017050400
650130016050200
700140015050225
750150014050250
800160013550275
850170013050300
900180012550325
950190012050350
1000200011550375
1050210011050400
1100220010550425
1150230010050450
120024009550475
125025009050500
130026008550525
135027008050550
140028007550575
145029007050600
150030006550625
155031006050650
160032005550675
