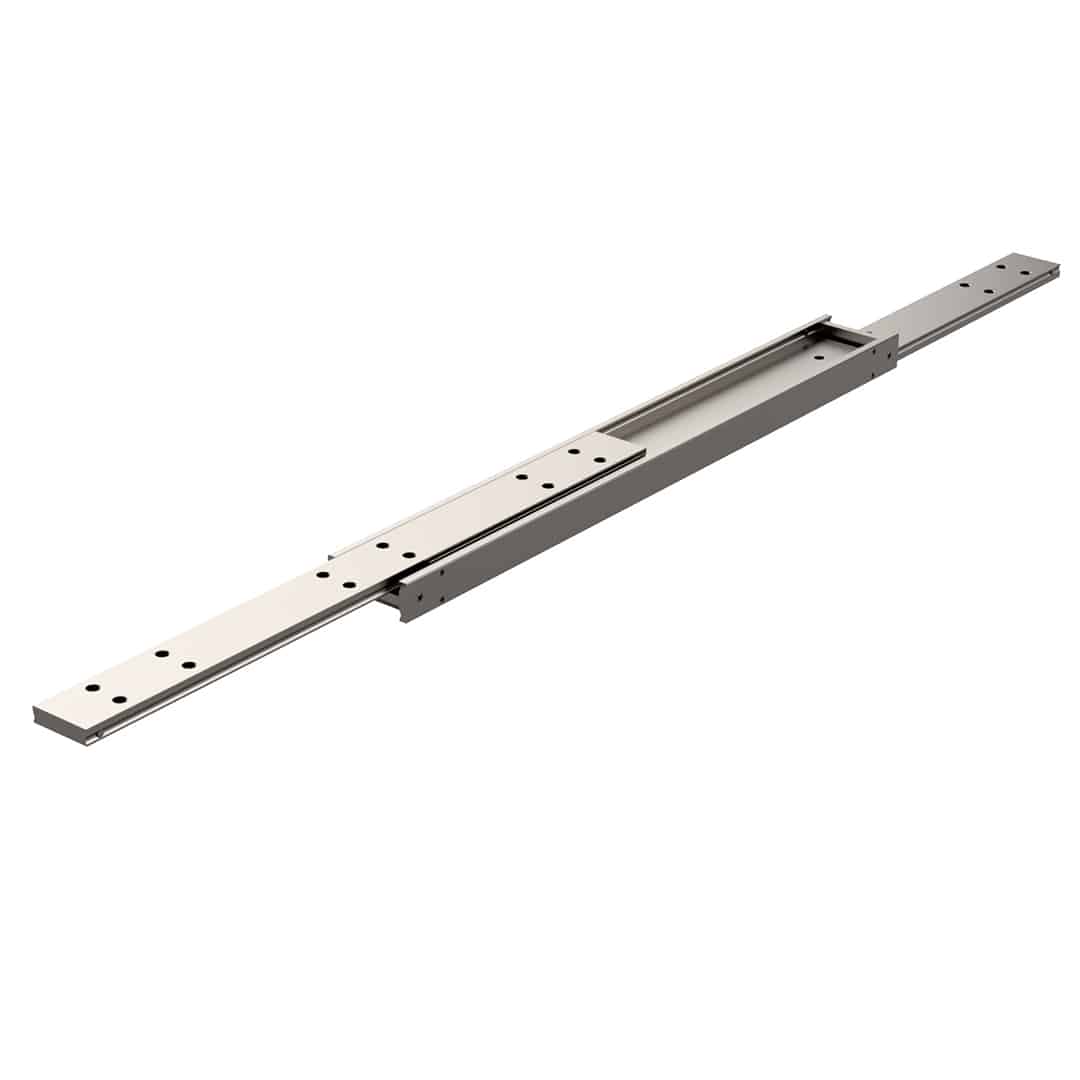

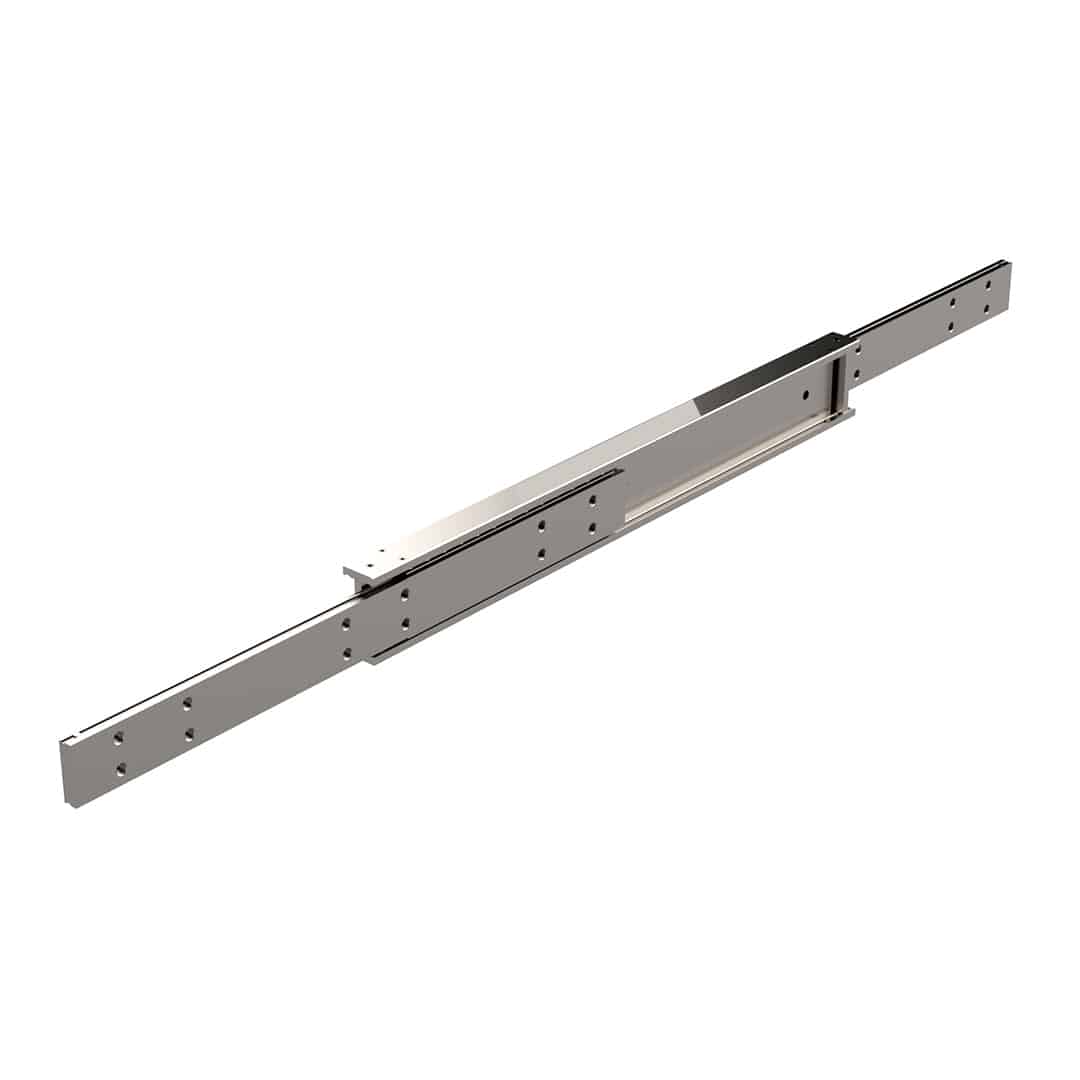

SDTSB-60 Teleskopik Ray

SDTSB-60, önde ve arkada toplam uzatma sunar. Bu, sırayla her ışını serbest bırakan dahili bir sallanan cihaz tarafından mümkün kılınmıştır. Her iki taraftan erişimin sınırlı olabileceği araç içi çekmeceleri veya tren akü kutuları için idealdir.

Bu, çok çeşitli uygulamalar için uygun ağır yük/iş tam uzatmalı teleskopik kızaktır (160-440kg/çift). 600 mm’de 1 çift, 440 Kg tam uzatma yük kapasitesine sahiptir.

Öğütülmüş paslanmaz çelik (inox) 316L bölümlerden yapılmış olup, hassaslık için işlenmiş bilya paletleri ile mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aşırı yüksek sıcaklıklardan kriyojenik sıcaklıklara kadar çalışmaya çok uygundur. Kirişler ve bilyalı yataklar, östenitik kalite 316L’den üretilmiştir. Uç durdurma cıvataları, tam korozyon koruması için ferritik kalite 430 paslanmazdan yapılmış kafeslerle birlikte 304 kalitedir.

Kiriş serbest bırakma mekanizması, bir kirişin hareket ederken diğerinin sağlam tutulmasını garanti eder. Yükün sürgüden çekildiği ve bilya kafeslerinin yanlış hizalandığı ve sıkıştığı bazı sistemlerin aksine.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar.

Üretime geçmeden önce fabrika uyarlaması ve müşteri yerinde testi yapılmadan hassas robotik alma ve yerleştirme veya yüksek hızlı mekiklerde standart SDTSB kızaklarını önermiyoruz. Kaydıraklar, <0,3 m/s çalışma hızlarıyla sınırlıdır.

Kızaklar öğütülmüş paslanmaz çelik (inox) 316L’den üretilmiştir. Standart bilya kafesleri 316 paslanmaz çelikten imal edilmiştir ve bilyalı rulmanlar 316L paslanmaz çeliktir. 316L kalite, çok düşük elektromanyetik imzaya sahip östenitik bir paslanmaz çeliktir, bu nedenle savunma uygulamaları için idealdir. Tek bir SDTSB-60, metre başına 10,36 kg ağırlığındadır.

Yükseklik60 MM
Genişlik30 MM
Yükleme kapasitesi160 – 440 KG
Montaj Uzunluğu200 – 2000 MM
Uzatma Uzunluğu200 – 2000 MM
Slayt Tipi%100 Açılır Çift Yönlü
Malzeme TürüPaslanmaz Çelik 316L

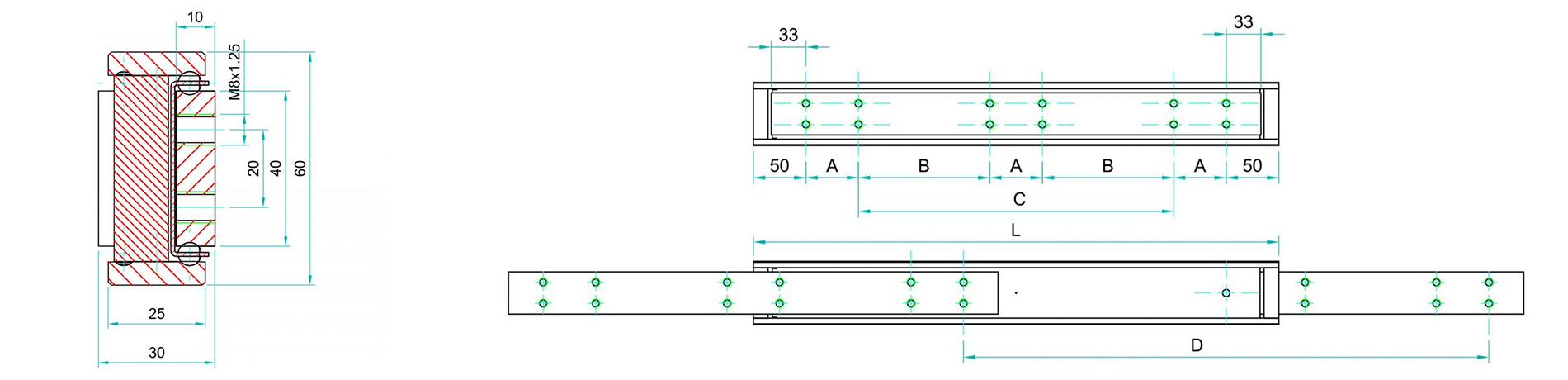

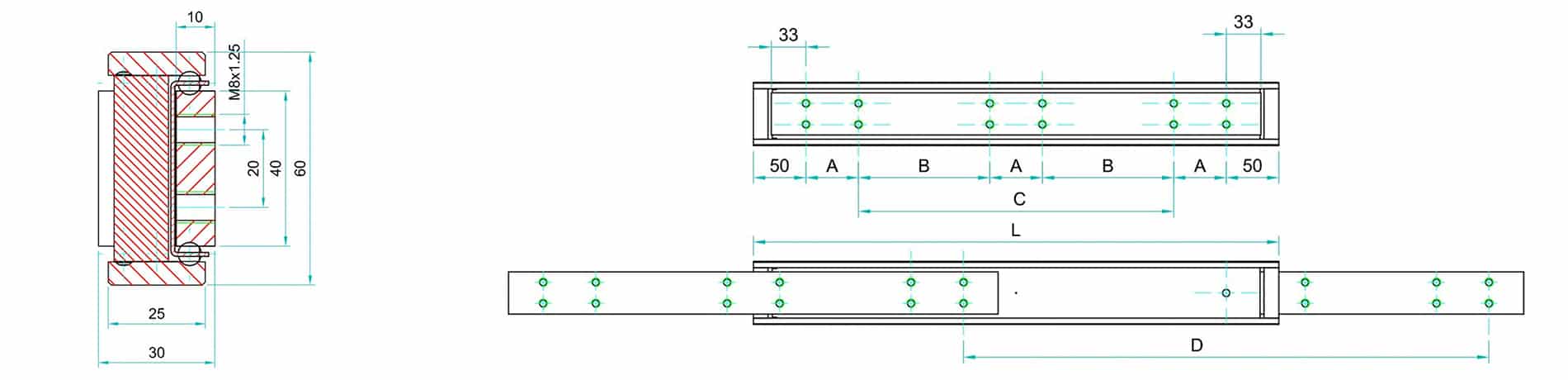

SDTSB-60Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20020036050
2502503705050
30030038050100
35035039050150
40040040050200
45045041050250
50050042050300
55055043050350
60060044050400
65065042050200
70070040050225
75075038050250
80080036050275
85085034050300
90090032050325
95095030050350
1000100028050375
1050105027050400
1100110026050425
1150115025050450
1200120024050475
1250125023550500
1300130023050525
1350135022550550
1400140022050575
1450145021550600
1500150021050625
1550155020550650
1600160020050675
1650165019550700
17001700190100650
17501750185100675
18001800180100700
18501850175100725
19001900170100750
19501950165100775
20002000160100800

SDTSB-60, önde ve arkada toplam uzatma sunar. Bu, sırayla her ışını serbest bırakan dahili bir sallanan cihaz tarafından mümkün kılınmıştır. Her iki taraftan erişimin sınırlı olabileceği araç içi çekmeceleri veya tren akü kutuları için idealdir.

Bu, çok çeşitli uygulamalar için uygun ağır yük/iş tam uzatmalı teleskopik kızaktır (160-440kg/çift). 600 mm’de 1 çift, 440 Kg tam uzatma yük kapasitesine sahiptir.

Öğütülmüş paslanmaz çelik (inox) 316L bölümlerden yapılmış olup, hassaslık için işlenmiş bilya paletleri ile mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, aşırı yüksek sıcaklıklardan kriyojenik sıcaklıklara kadar çalışmaya çok uygundur. Kirişler ve bilyalı yataklar, östenitik kalite 316L’den üretilmiştir. Uç durdurma cıvataları, tam korozyon koruması için ferritik kalite 430 paslanmazdan yapılmış kafeslerle birlikte 304 kalitedir.

Kiriş serbest bırakma mekanizması, bir kirişin hareket ederken diğerinin sağlam tutulmasını garanti eder. Yükün sürgüden çekildiği ve bilya kafeslerinin yanlış hizalandığı ve sıkıştığı bazı sistemlerin aksine.

Hareketli ‘I’ kirişinin olağanüstü gücü nedeniyle, bu sürgü uzatılmış konumdayken uygulanan yüklere karşı dayanıklıdır ve bu da onu dinamik uygulamalar için mükemmel bir seçim haline getirir. Haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızaktan farklı olarak. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar.

Üretime geçmeden önce fabrika uyarlaması ve müşteri yerinde testi yapılmadan hassas robotik alma ve yerleştirme veya yüksek hızlı mekiklerde standart SDTSB kızaklarını önermiyoruz. Kaydıraklar, <0,3 m/s çalışma hızlarıyla sınırlıdır.

Kızaklar öğütülmüş paslanmaz çelik (inox) 316L’den üretilmiştir. Standart bilya kafesleri 316 paslanmaz çelikten imal edilmiştir ve bilyalı rulmanlar 316L paslanmaz çeliktir. 316L kalite, çok düşük elektromanyetik imzaya sahip östenitik bir paslanmaz çeliktir, bu nedenle savunma uygulamaları için idealdir. Tek bir SDTSB-60, metre başına 10,36 kg ağırlığındadır.
