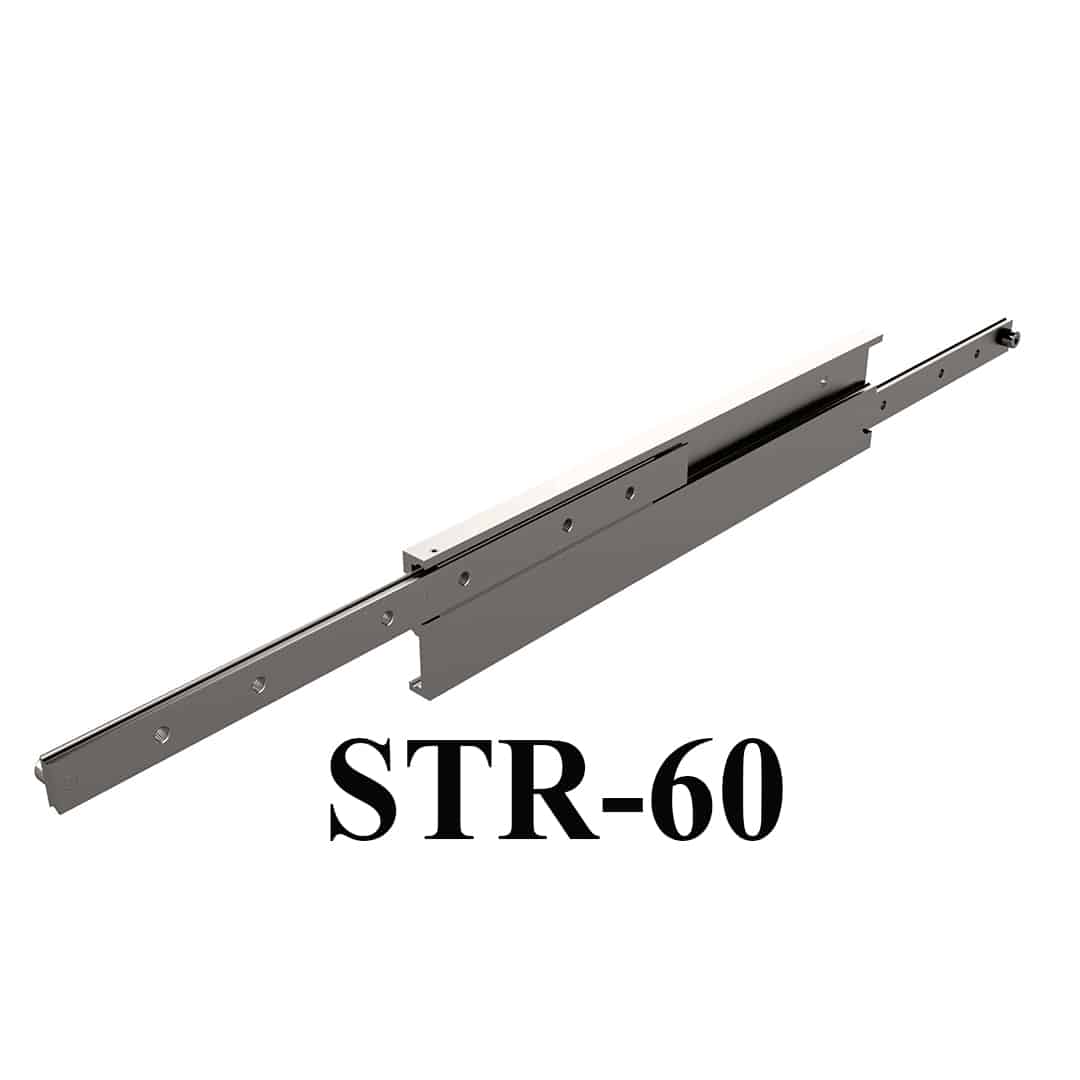

STR-60 Teleskopik Ray

Profesyonel Teleskopik kızaklar Serisi, yüksek kaliteli malzemeler ve işlenmiş parçalar kullanırken, diğer soğuk çekilmiş çelik kızak modellerinden önemli ölçüde daha iyi değer sunar. Yalnızca 14 mm’lik toplam kızak genişliğine sahip STR-60 teleskopik sürgü, 260 Kg’a kadar önemli bir yük kapasitesi sağlarken yerden, ağırlıktan ve maliyetten tasarruf sağlayacaktır. 500 mm’de yükleme, uzatılmış çift başına 260 kg’dır.

Soğuk çekilmiş çelik profillerden yapılmış bu kafesli bilyeli yatak sürgüsü, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi bir direnç seviyesine sahiptir ve bu da askeri/acil durum araçları gibi en zorlu uygulamalar için ideal bir çekmece kızağı yapar. çerçeve titreşiminin ve hareketinin daha az ürüne zarar verebileceği tren akü kutuları.

STR-60 kaydırıcı ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu yüksek tork seviyelerine sahip dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek ürün varyasyonları üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Kirişler 12 ile korunmaktadır. mikron çinko pasif plaka tabakası. Tek bir STR-60, metre başına 5,08 kg ağırlığındadır.

Yükseklik60 MM
Genişlik14 MM
Yükleme kapasitesi20 – 260 KG
Montaj Uzunluğu200 – 1200 MM
Uzatma Uzunluğu200 – 1200 MM
Slayt Tipi%100 Açılır
Malzeme TürüÇelik C45 E+C

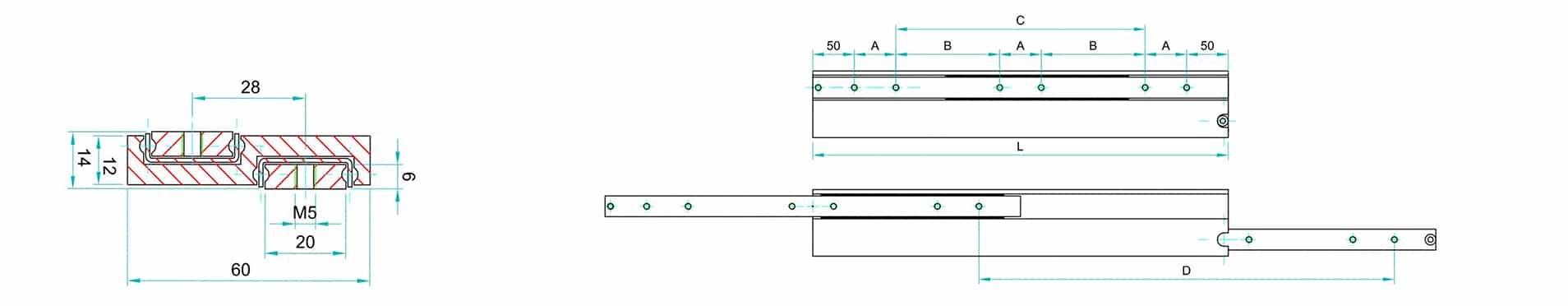

STR-60Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
20020013050
2502501505050
30030018050100
35035022050150
40040024050200
45045025050250
50050026050300
55055025550150350
60060023050175400
65065020050200
70070016050225
75075013050250
80080010050275
8508509050300
9009008050325
9509507050350
100010006050375
105010505050400
110011004050425
115011503050450
120012002050475

Profesyonel Teleskopik kızaklar Serisi, yüksek kaliteli malzemeler ve işlenmiş parçalar kullanırken, diğer soğuk çekilmiş çelik kızak modellerinden önemli ölçüde daha iyi değer sunar. Yalnızca 14 mm’lik toplam kızak genişliğine sahip STR-60 teleskopik sürgü, 260 Kg’a kadar önemli bir yük kapasitesi sağlarken yerden, ağırlıktan ve maliyetten tasarruf sağlayacaktır. 500 mm’de yükleme, uzatılmış çift başına 260 kg’dır.

Soğuk çekilmiş çelik profillerden yapılmış bu kafesli bilyeli yatak sürgüsü, kapalı konumda statik bir yükü desteklerken şok ve titreşime karşı iyi bir direnç seviyesine sahiptir ve bu da askeri/acil durum araçları gibi en zorlu uygulamalar için ideal bir çekmece kızağı yapar. çerçeve titreşiminin ve hareketinin daha az ürüne zarar verebileceği tren akü kutuları.

STR-60 kaydırıcı ayrıca uzatılmış konumdayken uygulanan yüklere karşı iyi bir dirence sahiptir ve bu da onu yüksek tork seviyelerine sahip dinamik uygulamalar için mükemmel bir seçim haline getirir. Alternatif kapalı uzunluklar, uzantılar, montaj sistemleri, yüzey işlemleri ve bilyalı rulmanlar ile ek ürün varyasyonları üretilebilir.

Kızaklar EN 10277’ye göre soğuk çekilmiş C45E+C çelikten imal edilmiştir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre karbon çeliği C85 G100’den imal edilmiştir. Kirişler 12 ile korunmaktadır. mikron çinko pasif plaka tabakası. Tek bir STR-60, metre başına 5,08 kg ağırlığındadır.
