TSR-100 Teleskopik Ray

TSR-100, burulma taleplerine sahip şok ve titreşimin gerekli olduğu dinamik yükleme için özellikle uygundur. 100 mm’lik alçak yüksekliği ve 32 mm’lik ince genişliğiyle, alanın kısıtlı olduğu araç çekmece sistemleri ve tren akü kutuları için mükemmel bir seçimdir. Bu kızağın askeri kullanımları, özellikle korozyonu azaltmak için takılan isteğe bağlı paslanmaz çelik yataklar ile kapsamlıdır.

Bu, çok çeşitli uygulamalar için uygun, kompakt, aşırı hizmet tipi, tam açılımlı bir teleskopik kızaktır (400-1000kg/çift). 600 mm’de 1 çift, 1000Kg tam uzatma yük kapasitesine sahiptir.

Düzgün çalışma ve doğruluk için 4 nokta temaslı işlenmiş bilye paletleri ile soğuk çekilmiş çelik bölümlerden yapılmıştır ve mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, kapalı konumda istiflendiğinde aşırı yüke maruz kalan uzun veya geniş çekmeceleri desteklemek için çok uygundur. TSR-100 kızağı yan eksende (düz) de kullanılabilir, ancak sapmadaki artışla yük kapasitesi yaklaşık %40’a (kızak uzunluğuna bağlı olarak) düşecektir. Tek bir TSR-100, metre başına 17,19 kg ağırlığındadır

Hareketli ‘I’ kirişinin aşırı mukavemeti nedeniyle, bu kızak, haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızağın aksine, uzatılmış konumdayken uygulanan yüklere karşı sağlamdır ve dinamik uygulamalar için mükemmel bir seçimdir. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar. Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çeliğinden imal edilmektedir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre C85 G100 karbon çeliğidir.

Yükseklik100 MM
Genişlik32 MM
Yükleme kapasitesi400 – 1000 KG
Montaj Uzunluğu300 – 2000 MM
Uzatma Uzunluğu300 – 2000 MM
Slayt Tipi%100 Açılır
Malzeme TürüÇelik C45 E+C

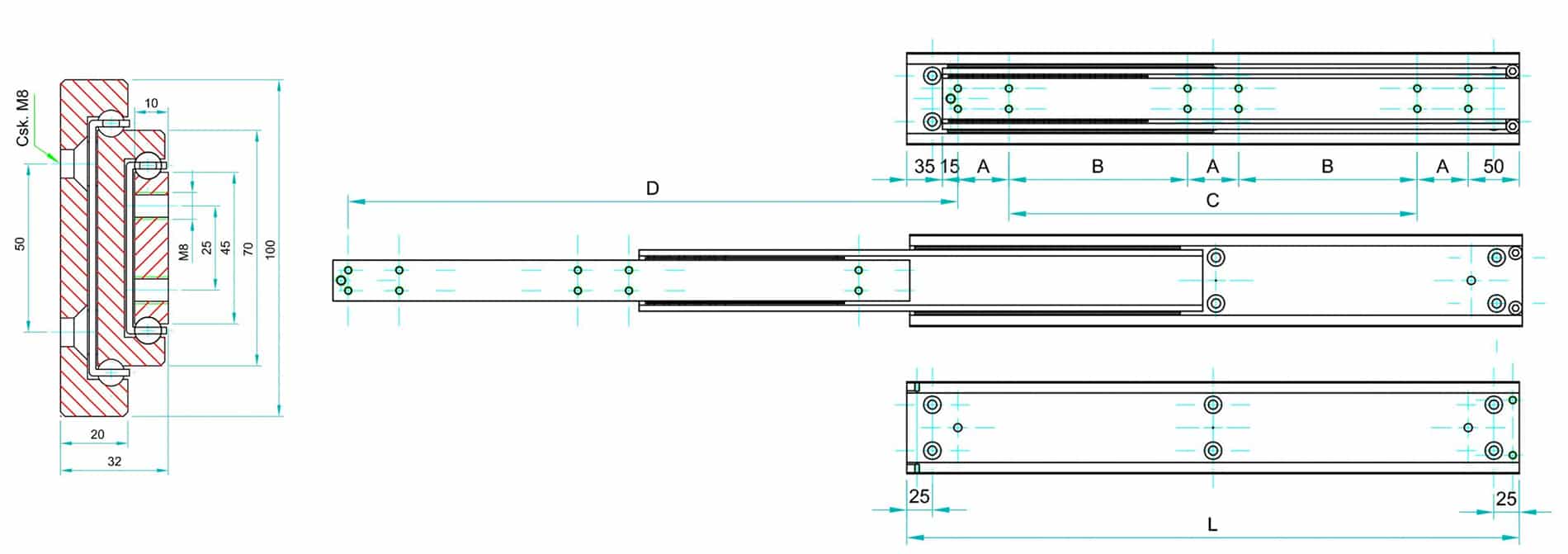

TSR-100Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30030082050100
35035086050150
40040090050200
45045094050250
50050096050300
55055098050350
600600100050400
65065098050200
70070095050225
75075092050250
80080089050275
85085086050300
90090083050325
95095082050350
1000100080050375
1050105078050400
1100110076050425
1150115074050450
1200120072050475
1250125070050500
1300130068050525
1350135066050550
1400140064050575
1450145062050600
1500150060050625
1550155058050650
1600160056050675
1650165054050700
17001700520100650
17501750500100675
18001800480100700
18501850460100725
19001900440100750
19501950420100775
20002000400100800
