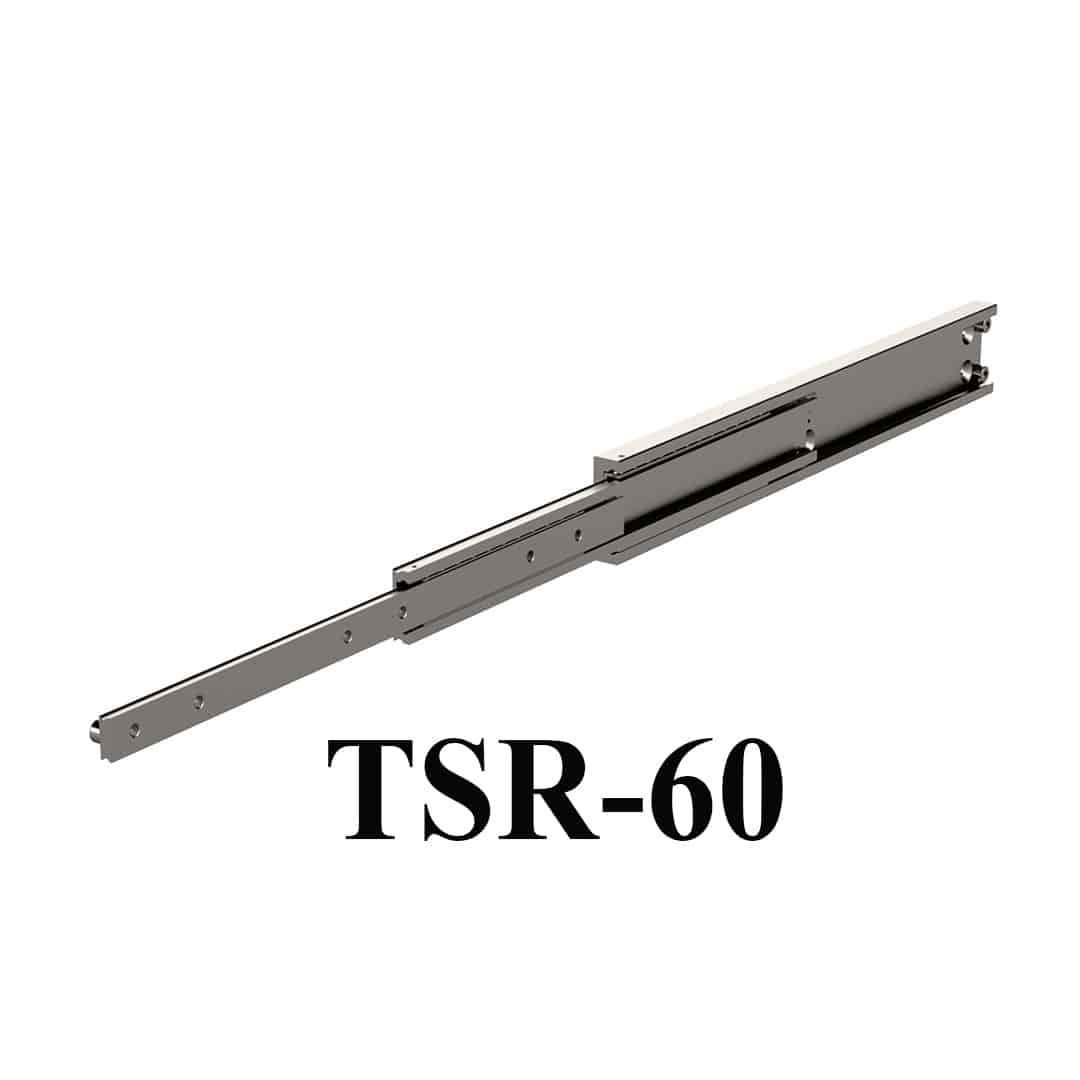

TSR-60 Teleskopik Ray

TSR-60, burulma taleplerine sahip şok ve titreşimin gerekli olduğu dinamik yükleme için özellikle uygundur. 60 mm’lik alçak yüksekliği ve 26 mm’lik ince genişliği sayesinde, alanın kısıtlı olduğu araç çekmece sistemleri ve tren akü kutuları için mükemmel bir seçimdir. Bu kızağın askeri kullanımları, özellikle korozyonu azaltmak için takılan isteğe bağlı paslanmaz çelik yataklar ile kapsamlıdır.

Bu, çok çeşitli uygulamalar için uygun, kompakt, aşırı hizmet tipi, tam açılımlı bir teleskopik kızaktır (150-314kg/çift). 650 mm’de 1 çift, 314 Kg tam uzatma yük kapasitesine sahiptir.

Düzgün çalışma ve doğruluk için 4 nokta temaslı işlenmiş bilye paletleri ile soğuk çekilmiş çelik bölümlerden yapılmıştır ve mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, kapalı konumda istiflendiğinde aşırı yüke maruz kalan uzun veya geniş çekmeceleri desteklemek için çok uygundur. TSR-60 sürgü yan eksende (düz) de kullanılabilir ancak sapmadaki artışla yük kapasitesi yaklaşık %40’a (kızak uzunluğuna bağlı olarak) düşecektir. Tek bir TSR-60, metre başına 8,9 kg ağırlığındadır

Hareketli ‘I’ kirişinin aşırı mukavemeti nedeniyle, bu kızak, haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızağın aksine, uzatılmış konumdayken uygulanan yüklere karşı sağlamdır ve dinamik uygulamalar için mükemmel bir seçimdir. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar. Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çeliğinden imal edilmektedir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre C85 G100 karbon çeliğidir.

Yükseklik60 MM
Genişlik26 MM
Yükleme kapasitesi150 – 314 KG
Montaj Uzunluğu300 – 1600 MM
Uzatma Uzunluğu300 – 1600 MM
Slayt Tipi%100 Açılır
Malzeme TürüÇelik C45 E+C

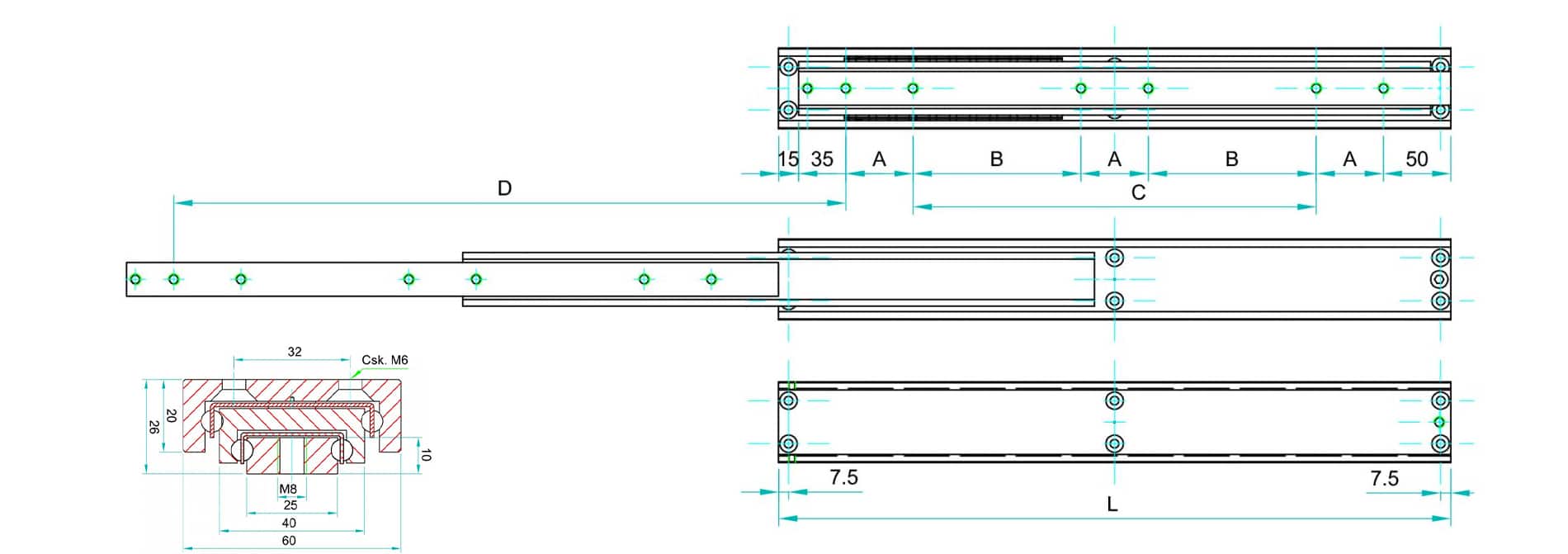

TSR-60Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30030027450100
35035027950150
40040028450200
45045028850250
50050029450300
55055030050150
60060030750175
65065031450200
70070031050225
75075030650250
80080030050275
85085029250300
90090028650325
95095028050350
1000100027250375
1050105026250400
1100110025250425
1150115024250450
1200120023250475
1250125022250500
1300130021250525
1350135020050550
1400140019050575
1450145018050600
1500150017050625
1550155016050650
1600160015050675
