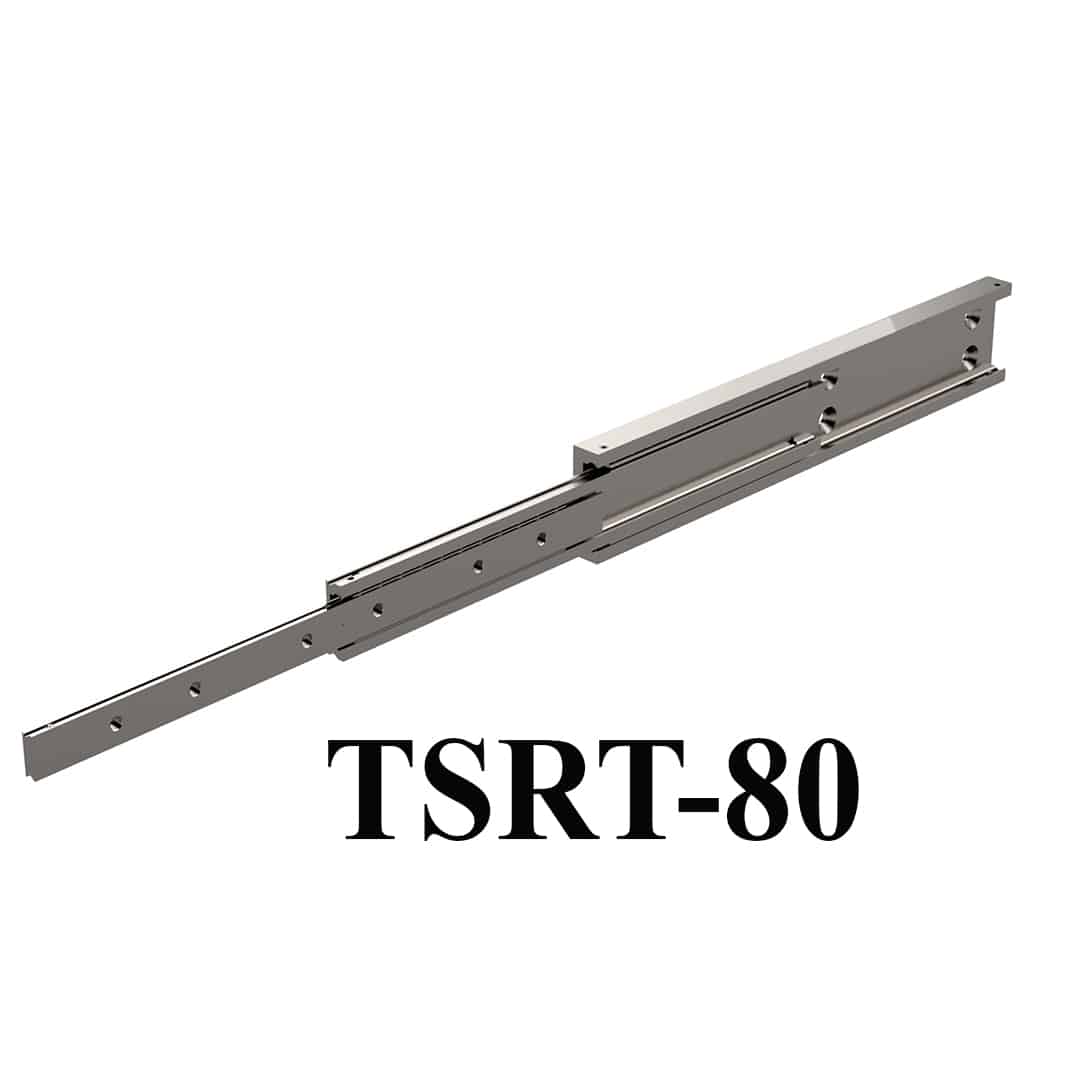

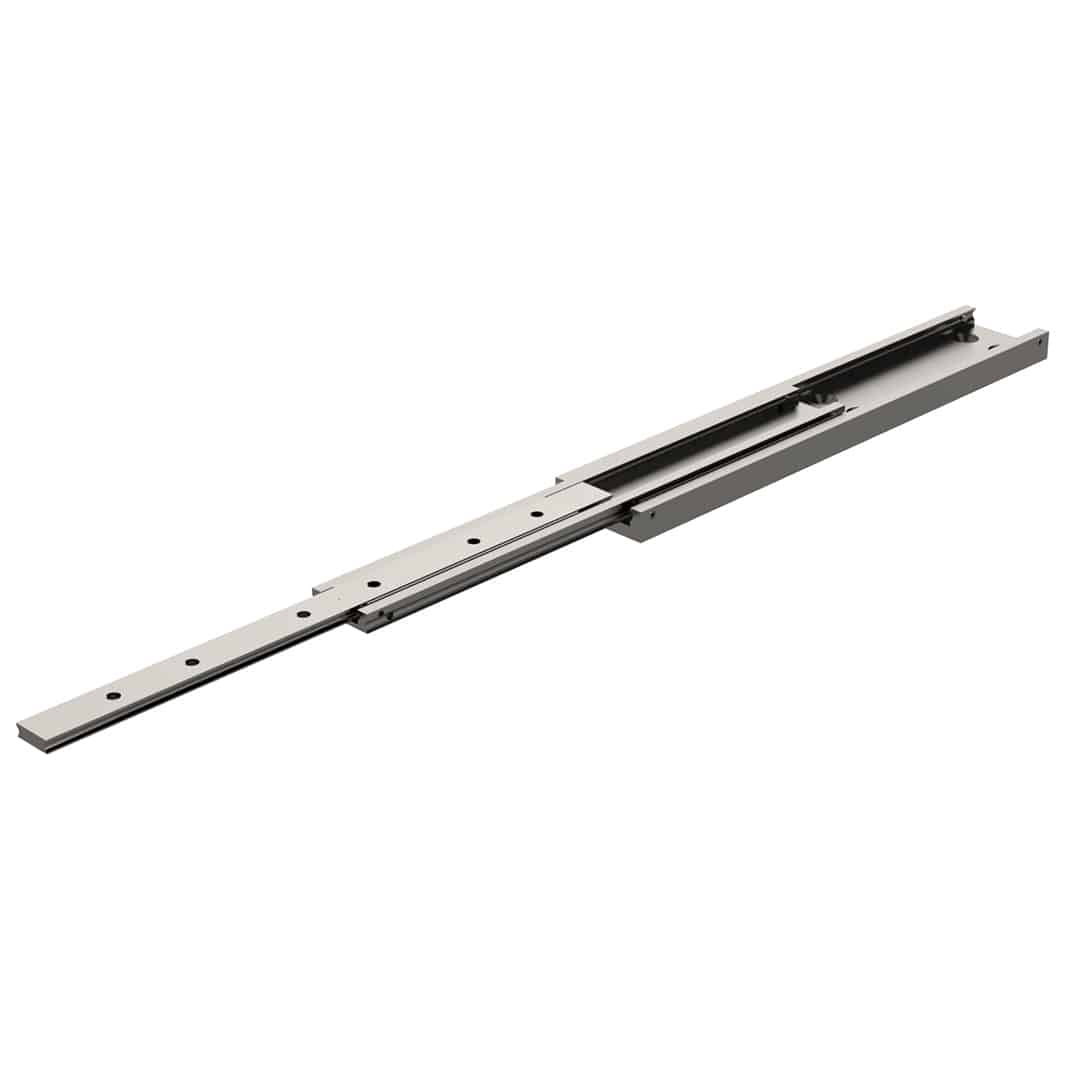

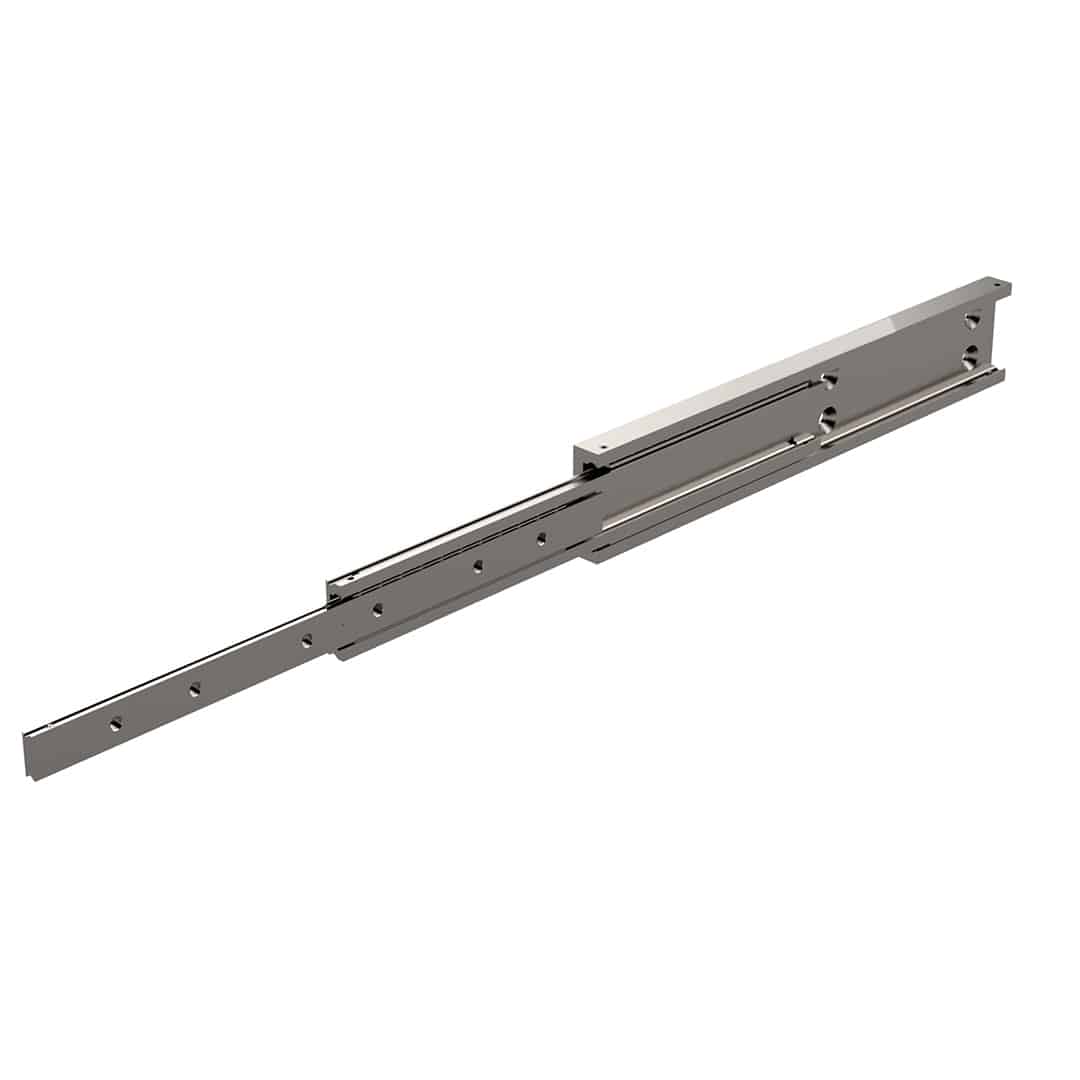

TSRT-80 Teleskopik Ray

TSRT-80, burulma taleplerine sahip şok ve titreşimin gerekli olduğu dinamik yükleme için özellikle uygundur. 80 mm’lik alçak yüksekliği ve 25 mm’lik ince genişliği, alanın kısıtlı olduğu araç çekmece sistemleri ve tren akü kutuları için mükemmel bir seçimdir. Bu kızağın askeri kullanımları, özellikle korozyonu azaltmak için takılan isteğe bağlı paslanmaz çelik yataklar ile kapsamlıdır.

Bu, çok çeşitli uygulamalar için uygun, kompakt, aşırı hizmet tipi, tam açılımlı bir teleskopik kızaktır (140-435kg/çift). 650 mm’de 1 çift, 435Kg tam uzatma yük kapasitesine sahiptir.

Düzgün çalışma ve doğruluk için 4 nokta temaslı işlenmiş bilye paletleri ile soğuk çekilmiş çelik bölümlerden yapılmıştır ve mükemmel düzeyde şok ve titreşim direncine sahiptir. Buna göre ürün, kapalı konumda istiflendiğinde aşırı yüke maruz kalan uzun veya geniş çekmeceleri desteklemek için çok uygundur. TSRT-80 kızağı yan eksende (düz) de kullanılabilir ancak sapmanın artmasıyla yük kapasitesi yaklaşık %40’a (kızak uzunluğuna bağlı olarak) düşecektir. Tek bir TSRT-80, metre başına 12,46 kg ağırlığındadır.

Hareketli ‘I’ kirişinin aşırı mukavemeti nedeniyle, bu kızak, haddelenmiş çelik ‘C’ profillerinden üretilen diğer birçok kızağın aksine, uzatılmış konumdayken uygulanan yüklere karşı sağlamdır ve dinamik uygulamalar için mükemmel bir seçimdir. Bu serinin imalatında plastik parça bulunmaması, onu yüksek sıcaklıkta kullanım için ideal kılar. Kızaklar EN 10277’ye uygun olarak soğuk çekilmiş C45E+C çeliğinden imal edilmektedir. Standart bilya kafesleri çinko kaplı sacdan, bilyeler ise DIN 5401’e göre C85 G100 karbon çeliğidir.

Yükseklik80 MM
Genişlik25 MM
Yükleme kapasitesi140 – 435 KG
Montaj Uzunluğu300 – 2000 MM
Uzatma Uzunluğu300 – 2000 MM
Slayt Tipi%100 Açılır Çift Yönlü
Malzeme TürüÇelik C45 E+C

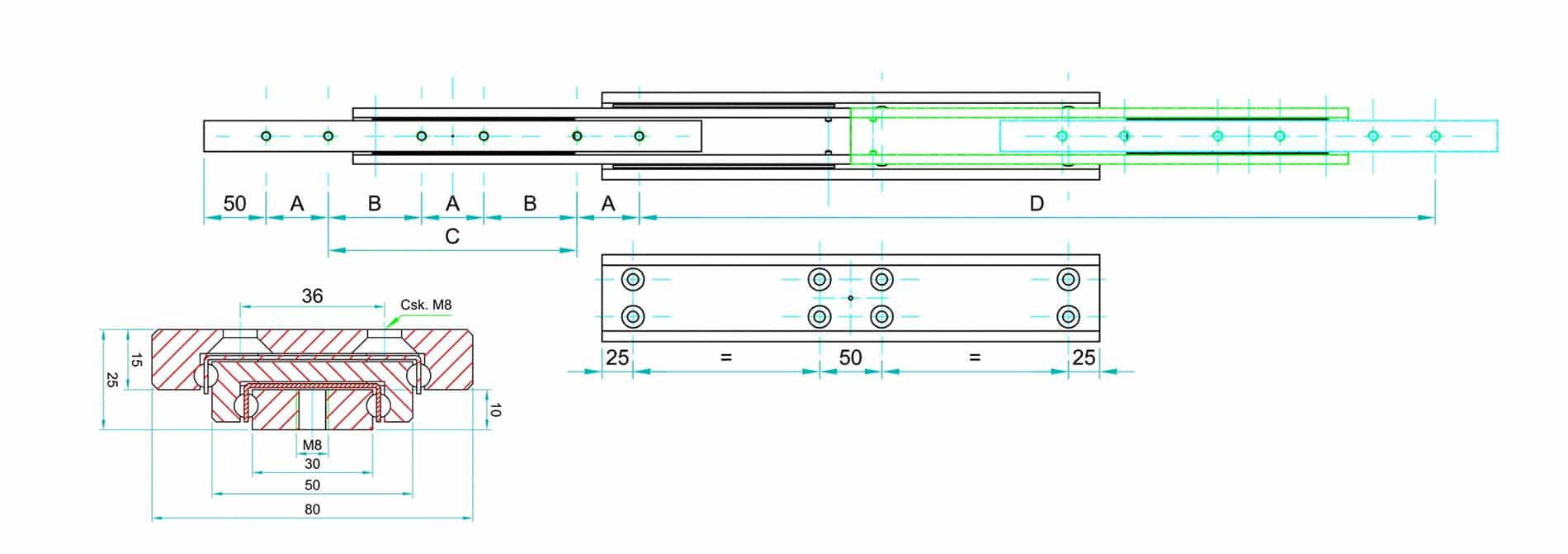

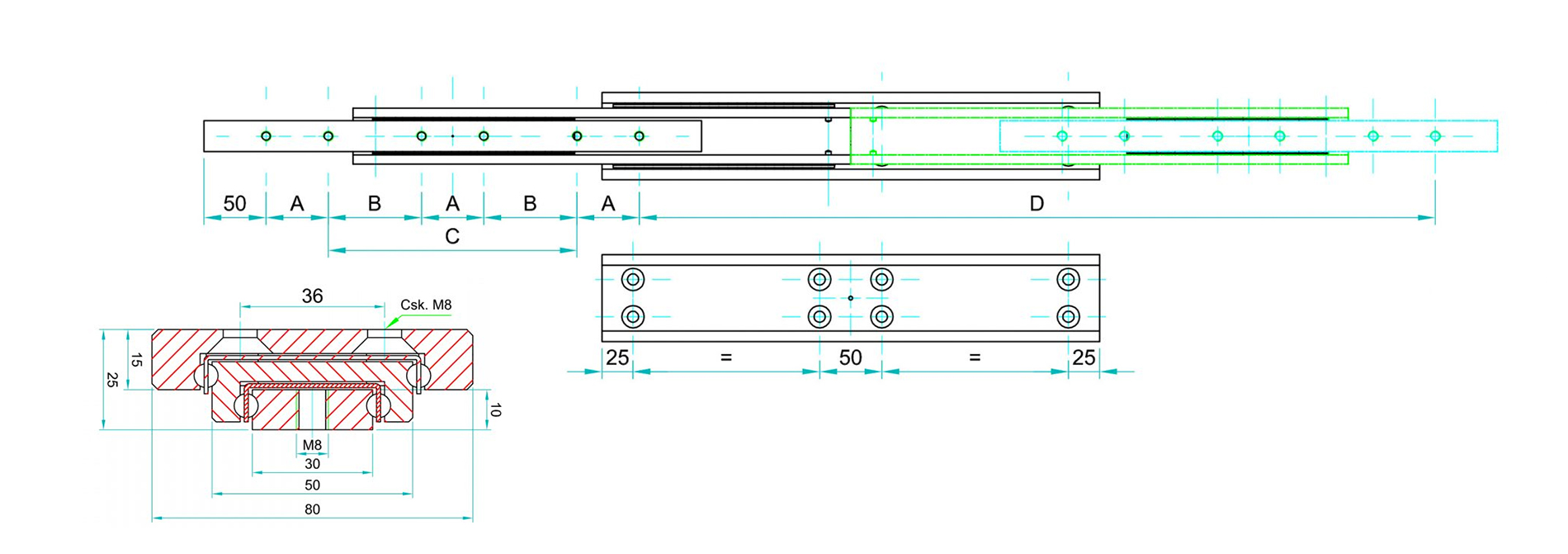

TSRT-80Delik Modeli
Montaj Uzunluğu: LUzatma Uzunluğu: DTaşıma Kapasitesi: KG“A”“B”“C”
30030039050100
35035040050150
40040040550200
45045041050250
50050041550300
55055042050350
60060042550400
65065043550200
70070043050225
75075042550250
80080042050275
85085041050300
90090040050325
95095039050350
1000100038050375
1050105037050400
1100110036050425
1150115034550450
1200120033050475
1250125031550500
1300130030050525
1350135028050550
1400140026050575
1450145025050600
1500150024050625
1550155023050650
1600160022050675
1650165021050700
17001700200100650
17501750190100675
18001800180100700
18501850170100725
19001900160100750
19501950150100775
20002000140100800
