Malzeme Çeşitleri | – | Çelik (8.8, 10.9, 12.9) | |
– | Paslanmaz | ||
Yüzey Koruma Çeşitleri | – | Elektrolitik Kaplama (Zn, ZnNi) | |
– | Sıcak Daldırma Galvaniz | ||
– | Çinko Pul Kaplama (flZnyc, flZnnc) |

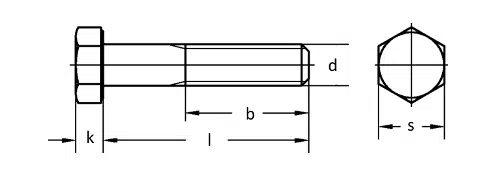

d | M 8x1 | M 10x1 M10x1,25 |
M 12x1,5 M12x1,25 |
M 14x1,5 | M 16x1,5 | M 18x2 M 18x1,5 |
M 20x1,5 M 20x2 |
M 22x2 M 22x1,5 |
M 24x2 M 24x1,5 |
b (l ≤ 125) |
22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
b (125 < l ≤ 200) |
28 |
32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
b (l > 200) |
41 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 |
k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 |
s | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
l |
35-100 | 40-150 | 45-180 | 50-200 | 55-200 | 65-200 | 65-200 | 70-200 | 80-200 |
d | M 27x2 | M 30x2 | M 33x2 | M 36x3 | M 39x3 | M 42x3 | M 45x3 | M 48x3 | M 52x3 |
b (l ≤ 125) |
60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | _ |
b (125 < l ≤ 200) |
66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 |
b (l > 200) |
79 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 |
k | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 28 | 30 | 33 |
s | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
l | 90-200 | 90-260 | 100-300 | 110-300 | 120-300 | 130-300 | 130-300 | 140-300 | 150-300 |
d | M 56x4 | M 60x4 | M 64x4 | M 68x4 | M 72x4 | M 76x4 | M 80x4 | M 90x4 | M 100x4 |
b (l ≤ 125) |
_ | _ | _ | _ | _ | _ | _ | _ | _ |
b (125 < l ≤ 200) |
124 | 132 | 140 | 148 | 156 | 164 | 172 | 192 | _ |
b (l > 200) |
137 | 145 | 153 | 161 | 169 | 177 | 185 | 205 | 225 |
k | 35 | 38 | 40 | 43 | 45 | 48 | 50 | 57 | 63 |
s | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 |
l | 160-400 | 170-440 | 180-460 | 190-500 | 200-500 | 220-500 | 220-500 | 240-500 | 260-500 |
Malzeme Çeşitleri | – | Çelik (8.8, 10.9, 12.9) | |
– | Paslanmaz | ||
Yüzey Koruma Çeşitleri | – | Elektrolitik Kaplama (Zn, ZnNi) | |
– | Sıcak Daldırma Galvaniz | ||
– | Çinko Pul Kaplama (flZnyc, flZnnc) |
