Fastenfix 378-V1 Serisi Yaylı Pano Kilitleri, endüstriyel kabinler ve elektrik panoları için geliştirilmiş, sarsıntıya dayanıklı çeyrek dönüşlü kilitleme sistemleridir. Polyamid gövde yapısı ve farklı anahtar yuvası (insert) seçenekleri ile hem hafiflik hem de yüksek operasyonel güvenlik sunar. Yaylı mekanizması, titreşimli ortamlarda kilit dilinin stabil kalmasını sağlayarak güvenli bir kapama deneyimi yaşatır.
Model Analizi ve Göbek (Insert) Tipleri
378-V1 serisi, kilit göbeğindeki form farklarına göre üç ana modele ayrılmaktadır:
378-V1-1: Güvenlik odaklı, nokta delikli (pinli) göbek yapısına sahiptir.

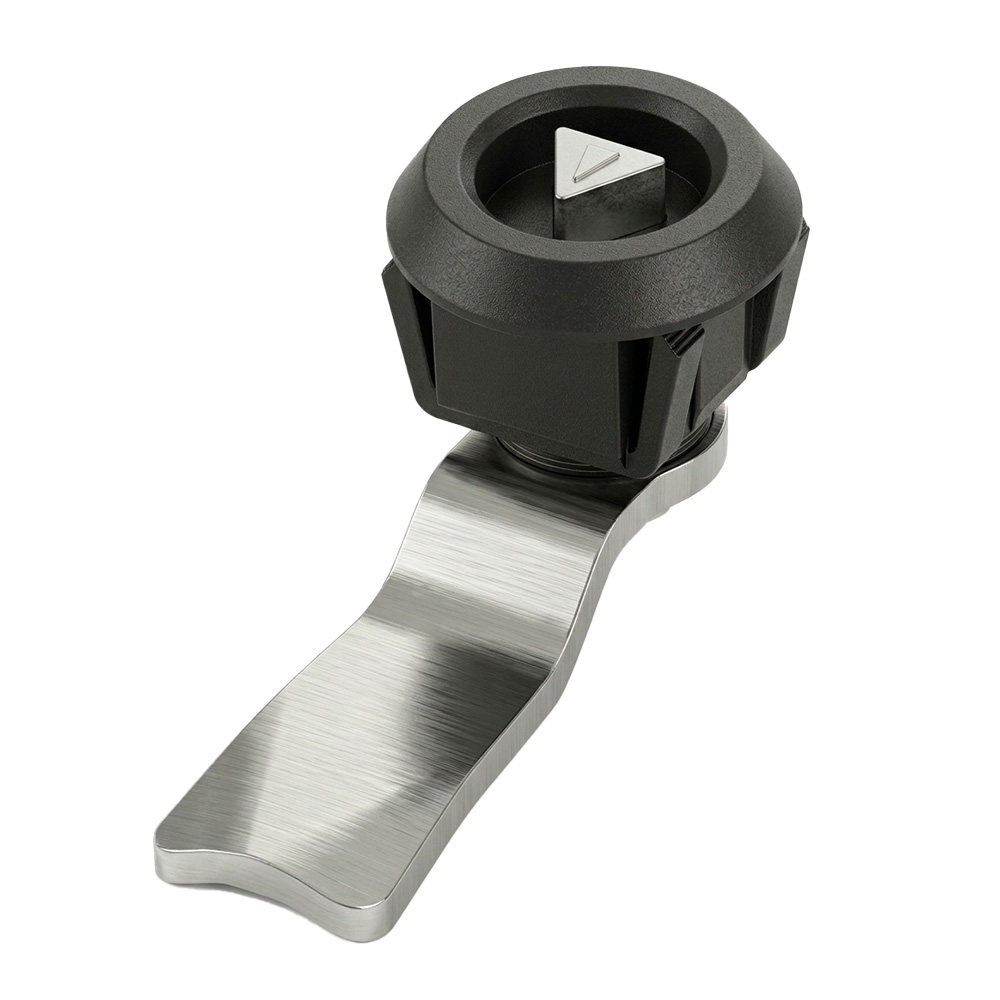

378-V1-2: Endüstriyel standartlarda yaygın kullanılan üçgen göbek yapısına sahiptir.
378-V1-3: Dayanıklı ve kolay kullanım sunan kare göbek yapısına sahiptir.
Üstün Malzeme ve Teknik Yapı
Kovan (Housing): Yüksek kaliteli Polyamid DIN-EN ISO 1043-1 PA6 GFR 30 malzemeden üretilmiştir; korozyona karşı tam direnç sağlar.
Buton/Göbek: Proje ihtiyacına göre Zamak veya Polyamid seçenekleri ile sunulmaktadır.
Kilit Dili (Cam): Maksimum mukavemet için yüksek dayanımlı çelik (steel) kullanılmıştır.
Vibrasyon Direnci: İç kısımdaki yaylı yapı, özellikle jeneratör ve makine kapaklarındaki sarsıntılarda kilidin gevşemesini önler.
Montaj ve Boyut Bilgileri
Kompakt Tasarım: 29 mm kafa genişliği ve 51 mm toplam uzunluğu ile ergonomiktir.
Hızlı Kurulum: 18,5 mm x 20 mm standart montaj kesim ölçüsü (Cut Out) ile panolara zahmetsizce monte edilir.
Uygulama Alanları: Elektrik dağıtım panoları, makine muhafazaları, havalandırma üniteleri ve kontrol kabinleri.
| Özellik | 378-V1-1 (Nokta) | 378-V1-2 (Üçgen) | 378-V1-3 (Kare) |
|---|---|---|---|
| Göbek Tipi (Insert) | Nokta Delikli | Üçgen | Kare |
| Kovan Malzemesi | Polyamid PA6 GFR 30 | ||
| Kilit Dili (Cam) | Çelik (Steel) | ||
| Kafa Genişliği | 29 mm | ||
| Montaj Kesim Ölçüsü | 18,5 mm x 20 mm | ||
| Toplam Uzunluk | 51 mm | ||
| Çalışma Prensibi | Yay Baskılı Çeyrek Dönüşlü | ||
Fastenfix 378-V1 Serisi Yaylı Pano Kilitleri, endüstriyel kabinler ve elektrik panoları için geliştirilmiş, sarsıntıya dayanıklı çeyrek dönüşlü kilitleme sistemleridir. Polyamid gövde yapısı ve farklı anahtar yuvası (insert) seçenekleri ile hem hafiflik hem de yüksek operasyonel güvenlik sunar. Yaylı mekanizması, titreşimli ortamlarda kilit dilinin stabil kalmasını sağlayarak güvenli bir kapama deneyimi yaşatır.
Model Analizi ve Göbek (Insert) Tipleri
378-V1 serisi, kilit göbeğindeki form farklarına göre üç ana modele ayrılmaktadır:
378-V1-1: Güvenlik odaklı, nokta delikli (pinli) göbek yapısına sahiptir.
378-V1-2: Endüstriyel standartlarda yaygın kullanılan üçgen göbek yapısına sahiptir.
378-V1-3: Dayanıklı ve kolay kullanım sunan kare göbek yapısına sahiptir.
Üstün Malzeme ve Teknik Yapı
Kovan (Housing): Yüksek kaliteli Polyamid DIN-EN ISO 1043-1 PA6 GFR 30 malzemeden üretilmiştir; korozyona karşı tam direnç sağlar.
Buton/Göbek: Proje ihtiyacına göre Zamak veya Polyamid seçenekleri ile sunulmaktadır.
Kilit Dili (Cam): Maksimum mukavemet için yüksek dayanımlı çelik (steel) kullanılmıştır.
Vibrasyon Direnci: İç kısımdaki yaylı yapı, özellikle jeneratör ve makine kapaklarındaki sarsıntılarda kilidin gevşemesini önler.
Montaj ve Boyut Bilgileri
Kompakt Tasarım: 29 mm kafa genişliği ve 51 mm toplam uzunluğu ile ergonomiktir.
Hızlı Kurulum: 18,5 mm x 20 mm standart montaj kesim ölçüsü (Cut Out) ile panolara zahmetsizce monte edilir.
Uygulama Alanları: Elektrik dağıtım panoları, makine muhafazaları, havalandırma üniteleri ve kontrol kabinleri.
