Fastenfix 378-V2 Serisi Yaylı Pano Kilitleri, endüstriyel kabinler ve elektrik panolarında güvenliği ve stabiliteyi artırmak için tasarlanmış çeyrek dönüşlü kilit sistemleridir. V1 serisinden farklı yapısal detaylara sahip olan V2 serisi, polyamid gövde dayanıklılığını yaylı mekanizmanın sarsıntı önleyici gücüyle birleştirir. Farklı anahtar yuvası (insert) seçenekleri, tesis içi güvenlik protokollerine tam uyum sağlar.
Model Analizi ve Göbek (Insert) Çeşitleri
378-V2 serisi, kullanım amacına ve anahtar tipine göre üç farklı model sunmaktadır:
378-V2-1: Güvenlik seviyesini artıran, sadece özel anahtarıyla açılabilen Nokta Delikli göbek yapısı.
378-V2-2: Endüstride en çok tercih edilen ve standart anahtarlarla uyumlu Üçgen göbek yapısı.

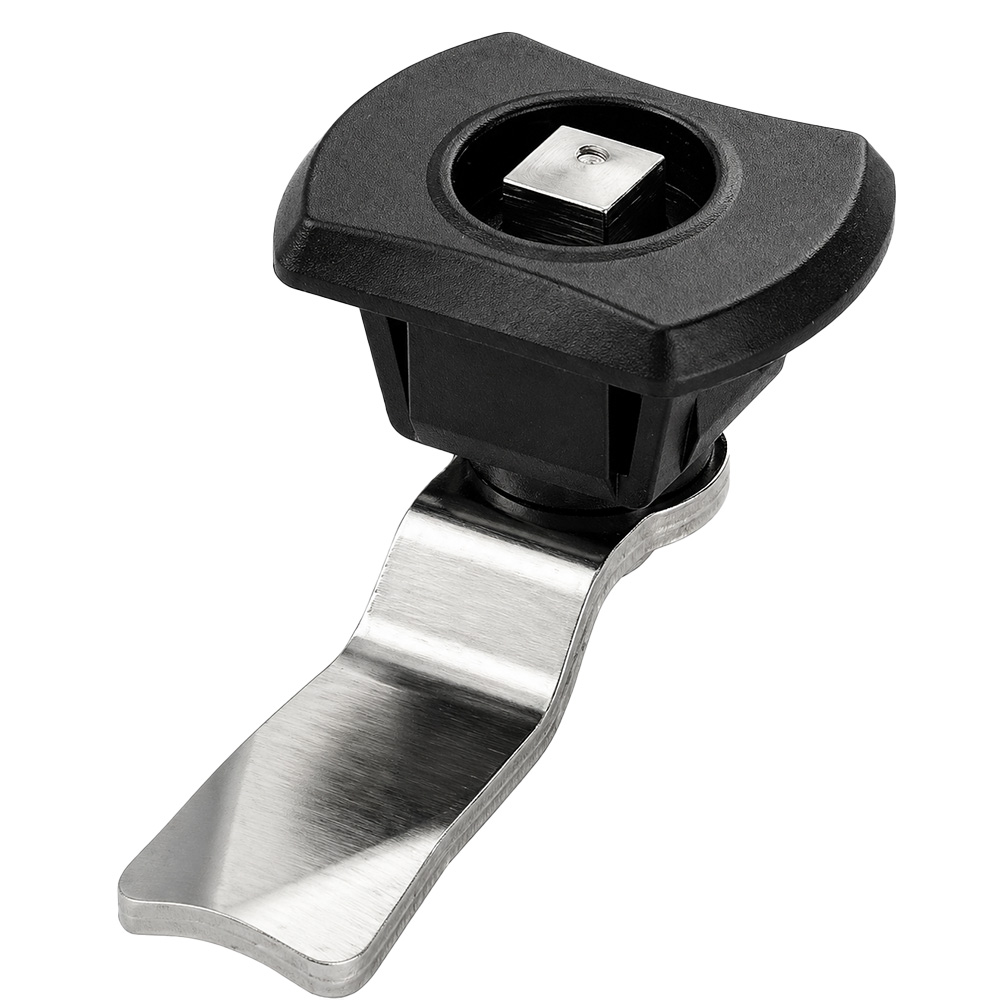

378-V2-3: Yüksek tork direnci sağlayan ve kolay kullanım sunan Kare göbek yapısı.
Teknik Malzeme ve Yapısal Özellikler
Gövde/Kovan (Housing): Darbelere ve korozyona karşı yüksek dirençli Polyamid DIN-EN ISO 1043-1 PA6 GFR 30 malzemeden üretilmiştir.
Buton (Göbek): Tercihe göre Zamak DIN – EN 1774 veya Polyamid seçenekleri mevcuttur.
Kilit Dili (Cam): Güvenli bir kilitleme için yüksek mukavemetli Çelik (Steel) malzeme kullanılmıştır.
Yaylı Mekanizma: İçerisindeki yay baskısı sayesinde kapakların vibrasyon kaynaklı kendiliğinden açılmasını engeller, tam sızdırmazlık için contaya sürekli baskı yapar.
Montaj Bilgileri
Montaj Ölçüsü: 18,5 mm x 20 mm standart kesim (Cut Out) ölçüsü ile hızlı montaj imkanı.
Boyutlar: 29 mm kafa çapı ve 49 mm toplam uzunluk ile kompakt yapı.
Uygulama: Jeneratör kabinleri, elektrik panoları, makine kapakları ve havalandırma sistemleri.
| Teknik Özellik | 378-V2-1 (Nokta) | 378-V2-2 (Üçgen) | 378-V2-3 (Kare) |
|---|---|---|---|
| Göbek Tipi (Insert) | Nokta Delikli (Pin) | Üçgen (Triangle) | Kare (Square) |
| Kovan Malzemesi | Polyamid PA6 GFR 30 | ||
| Kilit Dili (Cam) | Çelik (Steel) | ||
| Kafa Çapı | 29 mm | ||
| Montaj Kesim Ölçüsü | 18,5 mm x 20 mm | ||
| Toplam Uzunluk | 49 mm | ||
| Çalışma Mekanizması | Yay Baskılı Çeyrek Dönüş | ||
Fastenfix 378-V2 Serisi Yaylı Pano Kilitleri, endüstriyel kabinler ve elektrik panolarında güvenliği ve stabiliteyi artırmak için tasarlanmış çeyrek dönüşlü kilit sistemleridir. V1 serisinden farklı yapısal detaylara sahip olan V2 serisi, polyamid gövde dayanıklılığını yaylı mekanizmanın sarsıntı önleyici gücüyle birleştirir. Farklı anahtar yuvası (insert) seçenekleri, tesis içi güvenlik protokollerine tam uyum sağlar.
Model Analizi ve Göbek (Insert) Çeşitleri
378-V2 serisi, kullanım amacına ve anahtar tipine göre üç farklı model sunmaktadır:
378-V2-1: Güvenlik seviyesini artıran, sadece özel anahtarıyla açılabilen Nokta Delikli göbek yapısı.
378-V2-2: Endüstride en çok tercih edilen ve standart anahtarlarla uyumlu Üçgen göbek yapısı.
378-V2-3: Yüksek tork direnci sağlayan ve kolay kullanım sunan Kare göbek yapısı.
Teknik Malzeme ve Yapısal Özellikler
Gövde/Kovan (Housing): Darbelere ve korozyona karşı yüksek dirençli Polyamid DIN-EN ISO 1043-1 PA6 GFR 30 malzemeden üretilmiştir.
Buton (Göbek): Tercihe göre Zamak DIN – EN 1774 veya Polyamid seçenekleri mevcuttur.
Kilit Dili (Cam): Güvenli bir kilitleme için yüksek mukavemetli Çelik (Steel) malzeme kullanılmıştır.
Yaylı Mekanizma: İçerisindeki yay baskısı sayesinde kapakların vibrasyon kaynaklı kendiliğinden açılmasını engeller, tam sızdırmazlık için contaya sürekli baskı yapar.
Montaj Bilgileri
Montaj Ölçüsü: 18,5 mm x 20 mm standart kesim (Cut Out) ölçüsü ile hızlı montaj imkanı.
Boyutlar: 29 mm kafa çapı ve 49 mm toplam uzunluk ile kompakt yapı.
Uygulama: Jeneratör kabinleri, elektrik panoları, makine kapakları ve havalandırma sistemleri.
