| Malzeme Çeşitleri |
– | Yay Çeliği | |
| – | Paslanmaz | ||
| Yüzey Koruma Çeşitleri | – | Elektrolitik Kaplama (Zn, ZnNi) | |
| – | Sıcak Daldırma Galvaniz | ||
| – | Çinko Pul Kaplama (flZnyc, flZnnc) | ||
| – | Fosfatlama (Fe, Zn, Mn) | ||
| – | Mekanik Çinko Kaplama |

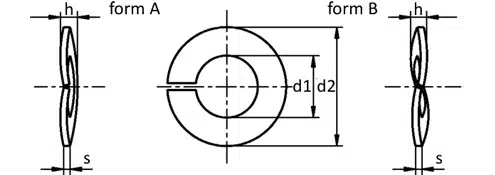

| Nominal | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| d1 (max) | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 7,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 | 19 |
| d2 (max) | 4,4 | 5,1 | 6,2 | 6,7 | 7,6 | 9,2 | 11,8 | 12,8 | 14,8 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 |
| s | 0,5 | 0,6 | 0,7 | 0,7 | 0,8 | 1 | 1,3 | 1,3 | 1,6 | 1,8 | 2,1 | 2,4 | 2,8 | 2,8 |
| h (max) | 0,9 | 1,1 | 1,3 | 1,3 | 1,4 | 1,7 | 2,2 | 2,2 | 2,75 | 3,15 | 3,65 | 4,3 | 5,1 | 5,1 |
| Uygun Diş Ölçüsü For Thread Size |
2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| Nominal | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 |
| d1 (max) | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 37,7 | 43,7 | 50,5 | 58,5 | 66,5 | 74,5 | 82,5 | 92,5 | 102,5 |
| d2 (max) | 33,6 | 35,9 | 40 | 43 | 48,2 | 58,2 | 68,2 | 75 | 87 | 95 | 103 | 111 | 121 | 131 |
| s | 3,2 | 3,2 | 4 | 4 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 |
| h (max) | 5,9 | 5,9 | 7,5 | 7,5 | 10,5 | 11,3 | 13 | 13 | 15,5 | 15,5 | 15,5 | 15,5 | 15,5 | 15,5 |
| Uygun Diş Ölçüsü For Thread Size |
20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 |
| Malzeme Çeşitleri |
– | Yay Çeliği | |
| – | Paslanmaz | ||
| Yüzey Koruma Çeşitleri | – | Elektrolitik Kaplama (Zn, ZnNi) | |
| – | Sıcak Daldırma Galvaniz | ||
| – | Çinko Pul Kaplama (flZnyc, flZnnc) | ||
| – | Fosfatlama (Fe, Zn, Mn) | ||
| – | Mekanik Çinko Kaplama |
