Yaylı Rondelalar

Malzeme Çeşitleri
Yay Çeliği
  Paslanmaz
Bronz

Yüzey Koruma Çeşitleri Elektrolitik Kaplama (Zn, ZnNi)
  Sıcak Daldırma Galvaniz
Çinko Pul Kaplama (flZnyc, flZnnc)
Fosfatlama (Fe, Zn, Mn)

Nominal 2 2,2 2,5 3 3,5 4 5 6 7 8 10 12 14
d1 (max) 2,4 2,6 2,9 3,4 3,9 4,4 5,4 6,5 7,5 8,5 10,7 12,7 14,7

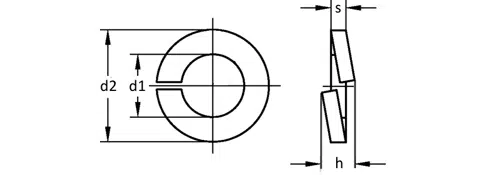

d2 (max) 4,4 4,8 5,1 6,2 6,7 7,6 9,2 11,8 12,8 14,8 18,1 21,1 24,1
s 0,5 0,6 0,6 0,8 0,8 0,9 1,2 1,6 1,6 2 2,2 2,5 3
h (max) 1,2 1,4 1,4 1,9 1,9 2,1 2,8 3,8 3,8 4,7 5,2 5,9 7,1
Uygun Diş Çapı
For Thread Size
2 2,2 2,5 3 3,5 4 5 6 7 8 10 12 14


Nominal 16 18 20 22 24 27 30 36 39 42 45 48 52
d1 (max) 17 19 21,2 23,5 25,5 28,5 31,7 37,7 40,7 43,7 46,7 50,5 54,5
d2 (max) 27,4 29,4 33,6 35,9 40 43 48,2 58,2 61,2 68,2 71,2 75 83
s 3,5 3,5 4 4 5 5 6 6 6 7 7 7 8
h (max) 8,3 8,3 9,4 9,4 11,8 11,8 14,2 14,2 14,2 16,5 16,5 16,5 18,9
Uygun Diş Çapı
For Thread Size
16 18 20 22 24 27 30 36 39 42 45 48 52


Nominal 56 60 64 68 72 80 90 100
d1 (max) 58,5 62,5 66,5 70,5 74,5 82,5 92,5 102,5
d2 (max) 87 91 95 99 103 111 121 131
s 8 8 8 8 8 8 8 8
h (max) 18,9 18,9 18,9 18,9 18,9 18,9 18,9 18,9
Uygun Diş Çapı
For Thraed Size
56 60 64 68 72 80 90 100

Malzeme Çeşitleri
Yay Çeliği
  Paslanmaz
Bronz

Yüzey Koruma Çeşitleri Elektrolitik Kaplama (Zn, ZnNi)
  Sıcak Daldırma Galvaniz
Çinko Pul Kaplama (flZnyc, flZnnc)
Fosfatlama (Fe, Zn, Mn)
