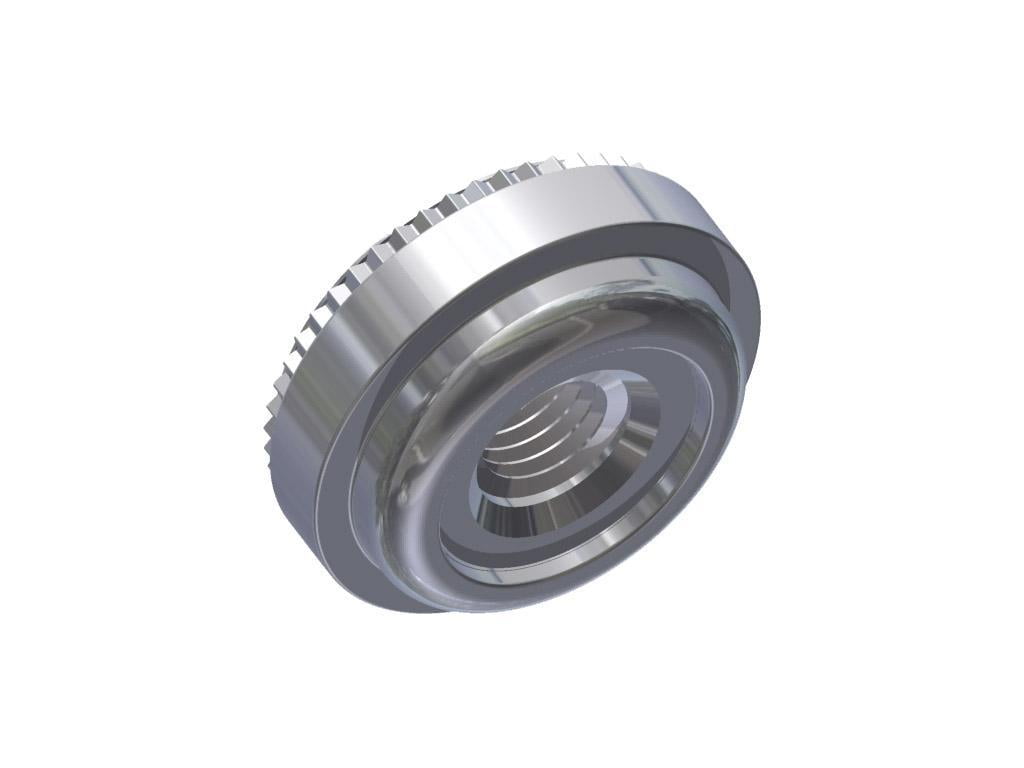

AS – AC Pres Somun
Bu bağlantı elemanları, ince saclarda yük taşıyan dişler sağlar ve eşleşen deliğin yanlış hizalanması için 0,76 mm’ye kadar ayarlamaya izin verir.
Kendinden perçinleme özelliği hızlı ve basit montaj sunar. Bağlantı elemanları, herhangi bir standart pres kullanılarak hazırlanan deliklere sıkıştırılır. Levha bir tarafta aynı hizada kalır ve tutturucu kalıcı olarak yerine kilitlenir.
Montajda ekstra güç ve destek, yüzer somunun tutucunun içine tamamen uzanan dişleri ile elde edilir.
AS – Çelik
AC – Paslanmaz

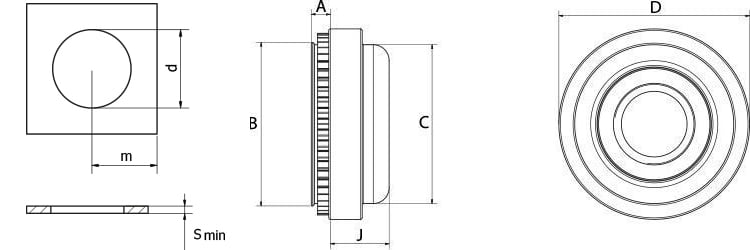

İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
| Diş Ölçüsü | B max | D ±0,4 | C max | A max | J max | S min | d +0,08/-0 | m | AS | AC |
| M3-1 | 7,35 | 9,14 | 7,37 | 0,97 | 3,31 | 0,97 | 7,37 | 7,62 | ✔ | ✔ |
| M3-2 | 1,38 | 1,38 | ✔ | ✔ | ||||||
| M4-1 | 9,33 | 11,18 | 9,28 | 0,97 | 3,31 | 0,97 | 9,35 | 8,64 | ✔ | ✔ |
| M4-2 | 1,38 | 1,38 | ✔ | ✔ | ||||||
| M5-1 | 10,29 | 11,94 | 10,29 | 0,97 | 4,32 | 0,97 | 10,31 | 9,14 | ✔ | ✔ |
| M5-2 | 1,38 | 1,38 | ✔ | ✔ | ||||||
| M6-2 | 13,06 | 15,24 | 12,96 | 1,38 | 5,34 | 1,38 | 13,08 | 10,67 | ✔ | ✔ |
AS – AC Pres Somun
Bu bağlantı elemanları, ince saclarda yük taşıyan dişler sağlar ve eşleşen deliğin yanlış hizalanması için 0,76 mm’ye kadar ayarlamaya izin verir.
Kendinden perçinleme özelliği hızlı ve basit montaj sunar. Bağlantı elemanları, herhangi bir standart pres kullanılarak hazırlanan deliklere sıkıştırılır. Levha bir tarafta aynı hizada kalır ve tutturucu kalıcı olarak yerine kilitlenir.
Montajda ekstra güç ve destek, yüzer somunun tutucunun içine tamamen uzanan dişleri ile elde edilir.
AS – Çelik
AC – Paslanmaz
İşaret boyutları:
S min – minimum sac kalınlığı
d – deliğin çapı
m – deliğin merkezinden sacın kenarına kadar olan minimum mesafe
